H=3,307м

l, м

eight=52 >

Сp

H=4,575м

l, м

Сp

H=6,398м

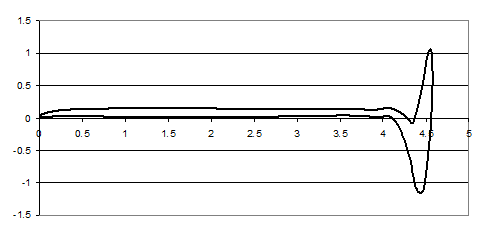

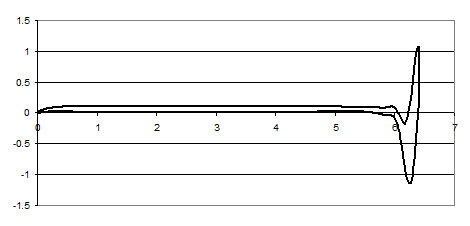

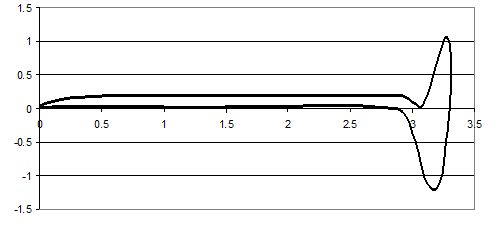

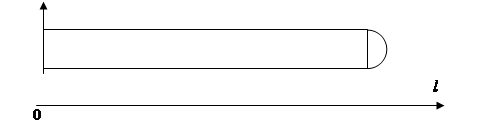

Рисунок 5.18 Распределение давлений по контуру ракеты в продольном направлении

Ракета разбивалась на малые участки по длине, для каждого участка определялись силы и моменты

Момент определялся относительно верхней кромки ШПУ. Ввиду малости участков, центр давления принимается в середине участка по длине. Из суммарного момента определялся общий центр давления ракеты

Полученные в CFX силы экспортировались в Excel и записывались следующим образом (таблица 5.4):

Таблица. 5.4. Табличная запись экспортированных сил

Номер уачстка

Расстояние верхней кромки ШПУ, мм

, Н

, Н∙м

Общие результаты вычислений приведены в таблице 5.5.

Таблица 5.5. Результаты вычислений в CFX

№	H, м	, м/с	, град	q, Па	Fx, H	Fу, H	Xц.д., м	M, Н∙м
1	0,492	12.93	-50.65	99.086	-850	-15.007	0.318	-4.77
2	1,341	16.73	-36.7	165.856	-837.8	-37.49	1.017	-38.14
3	2,225	19.82	-30.29	232.89	-847.8	-49.28	1.858	-91.54
4	3,307	22.95	-25.82	312.337	-842.6	-69.202	2.68	-185.52
5	4,575	26.07	-22.55	402.782	-864.6	-91.756	3.83	-352.04
6	6,398	29.87	-19.55	528.767	-833	-112.33	4.2427	-476.59
