Исследование динамики ракеты при ее выходе из пусковой шахты при работающем двигателе

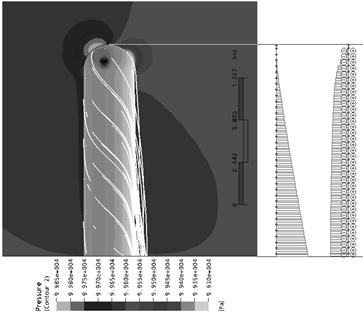

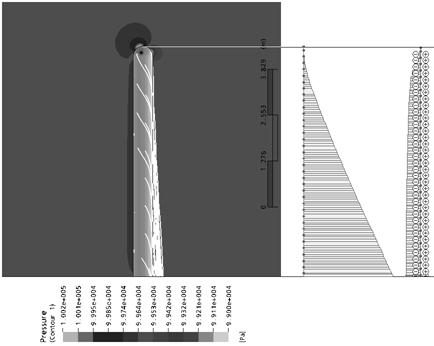

Для каждого этапа выхода ракеты из ШПУ построим эпюры перерезывающих сил и моментов

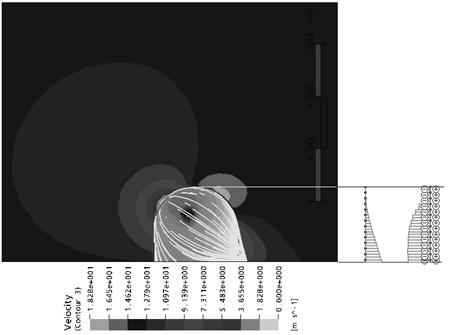

Рисунок 5.20. Аэродинамические силы, действующие на ракету (Н=0,492м)

Замечание: На рис.5.20 - 5.24 эпюры перерезывающих сил носят информативный характер.

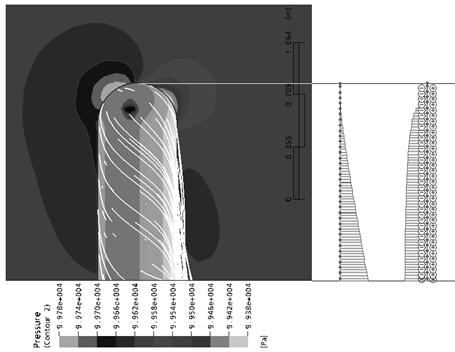

Рисунок 5.22. Аэродинамические силы, действующие на ракету (Н=2,225м)

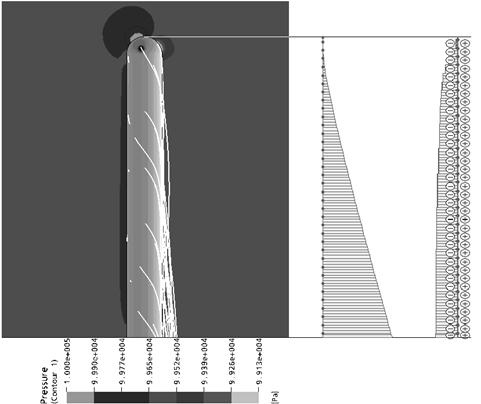

Рисунок 5.24. Аэродинамические силы, действующие на ракету (Н=6,4м)

Как видно из приведенных выше рисунков и табл., максимальный момент увеличивается с выходом ракеты из ШПУ. В последние секунды выхода ракеты он достигает 476.59 Н∙м.

На рис.5.25 показано распределение моментов по оси ракеты в зависимости от скорости ветра. Видно, что моменты, с увеличением ветра в два раза, увеличиваются в такойже пропорции.

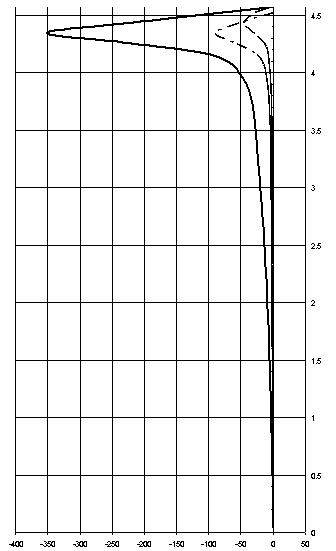

Рисунок 5.25. Распределение моментов по оси ракеты для H=4.575 и скорости ветра 5, 10, 20 м/с

Кроме моментов были определены аэродинамические коэффициенты для ракеты выходящей из пусковой шахты (рис.5.26). При расчете АДК значение аэродинамических сил относилось к площади поперечного сечения корпуса, а коэффициенты моментов – к той же площади и полной длине центрального корпуса.

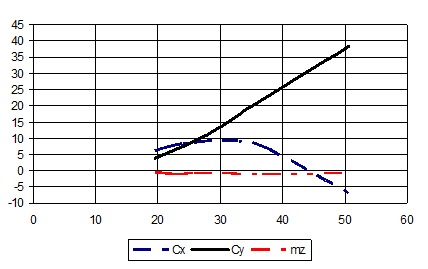

Рисунок 5.26. АДК в зависимости от угла атаки набегающего потока

Из рис.5.26 – характер изменения АДК соответствует характеру изменения АДК, представленных в литературе [17].

Надо заметить, что данная схема определения нагрузок требует дополнительного уточнения, так как был принят ряд допущений, в том числе: корпус ракеты абсолютно гладкий, зазор между корпусом ракеты и стаканом отсутствует, ветровая нагрузка равномерна по всей расчетной области.
