Особенности работы рельсовых цепей

Переменная составляющая тягового тока трансформируется в дополнительную обмотку дроссель-трансформатора и непосредственно воздействует на работу аппаратуры РЦ. Для защиты аппаратуры приемного и питающего концов в их цепи устанавливаются предохранители.

3. Однониточные рельсовые цепи

Смежные рельсовые цепи разграничиваются между собой изолирующими стыками, однако путевые дроссели

или дроссель-трансформаторы для пропуска тягового тока не используются. Для обеспечения непрерывности цепи протекания обратного тягового тока используется соединитель, устанавливаемый на изолирующих стыках и соединяющий тяговые нити смежных РЦ. В том случае, когда стыкуются между собой двух - и однониточная РЦ (рис.5.1), средний вывод основной обмотки дросселя на двухниточной РЦ тяговой перемычкой соединяется с тяговой нитью однониточной РЦ.

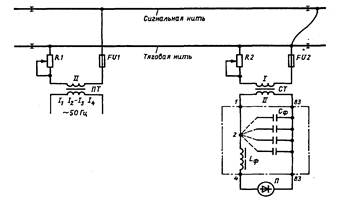

Рис.5.1. Схема однониточной рельсовой цепи

Питание РЦ осуществляется от вторичной обмотки трансформатора ПТ типа ПОБС-2А. На питающем конце РЦ устанавливается резисторный ограничитель тока R1 и предохранитель FU1 на ток 15 А.

На приемном конце РЦ сигнальный ток промышленной частоты протекает через предохранитель FU2, защитный резистор R2 и первичную обмотку согласующего трансформатора СТ типа РТЭ-1А. Путевое реле подключается к вторичной обмотке СТ через защитный фильтр Ф. В качестве путевого реле используются электромагнитные реле НРВ 1-1000, НВШ 1-800, НМВШ 2-900(1000) /900(1000), АНВШ 2 - 2400 с выпрямителями.

Однониточные РЦ проще по устройству и дешевле двухниточных РЦ с дроссель-трансформаторами. Они применяются на деповских путях, стрелочных переводах, а также на станционных путях, где используются в качестве датчиков скорости уходящего поезда.

Так как тяговый ток пропускается лишь по одной рельсовой нити, однониточные РЦ менее надежны с точки зрения обеспечения целостности цепи протекания тягового тока. Для повышения надежности цепи возврата тягового тока, а также уменьшения сопротивления тяговые нити однониточных РЦ соединяются между собой медными тросами. Если вблизи однониточной РЦ нет другой однониточной РЦ, то параллельно тяговой нити укладывается кабель большого сечения.

Параллельное соединение рельсовых нитей исключает выполнение рельсовой цепью контрольного режима, т.е. обрыв тяговой нити не контролируется.

Регулировка однониточных РЦ сводится к установке нормативного напряжения на путевом реле и настройке защитного фильтра. Нормативные значения напряжения для различного типа реле при однополупериодной схеме включения выпрямителей следующие:

Реле НРВ 1-1000 НВШ 1-800 НМВШ2-900(1000) /900(1000) АНВШ2-2400

Напряжение, В 65-85 32-40 40-70 40-70

Путевое реле включается без защитного фильтра и на нем устанавливается напряжение, близкое к нормативному, изменением коэффициента трансформации на питающем трансформаторе. Затем подключается защитный фильтр. Если он настроен правильно, то напряжение на реле должно увеличиться на 20-30%. Настройку выполняют изменением емкости фильтра до получения максимального напряжения на реле. После настройки фильтра на реле устанавливается нормативное напряжение и проверяется шунтовая чувствительность РЦ. При наложении типового шунта сопротивлением 0,06 Ом напряжение на путевом реле не должно превышать следующих значений:

Реле НРВ1-1000 НВШ1-800 НМВШ2-900(1000) /900(1000) АНВШ2-2400

Напряжение, В 30 12 17 17

Чередование полярности сигнальных токов на изолирующих стыках в этих РЦ не проверяют, поскольку замыкание (пробой) хотя бы одного из них приводит к шунтированию одной из смежных РЦ.

4. Защита аппаратуры однониточных рельсовых цепей от влияния обратного тягового тока

Основная часть тягового тока в однониточных РЦ протекает по тяговой нити, однако некоторая часть его ответвляется и в сигнальную нить, протекая через приборы РЦ. Тяговый ток, ответвляющийся в сигнальную нить при свободной РЦ, зависит от соотношения сопротивлений тяговой и сигнальной нитей. При объединении тяговых нитей нескольких однониточных РЦ эквивалентное сопротивление тяговой нити уменьшается, поэтому чем больше число параллельно соединенных тяговых нитей, тем меньше часть тягового тока, протекающая по сигнальной нити.

Постоянный тяговый ток, протекает по обмоткам трансформаторов на питающем и релейном концах, вызывает подмагничивание стали магнитопроводов, что может привести к снижению напряжения на реле ниже допустимого значения.

Для снижения влияния тягового тока на работу однониточной РЦ применяются ограничивающие (защитные) резисторы R1 и R2. Таким образом, резистор R1 не только ограничивает сигнальный ток РЦ, но и является защитным резистором. Сопротивление 2,2 Ом переменного резистора регулируется в зависимости от числа параллельно включенных тяговых нитей. Включение защитных сопротивлений увеличивает мощность питания однониточной РЦ.

Для защиты аппаратуры РЦ применяются предохранители на ток 10-15 А, устанавливаемые на питающем и релейном концах рельсовой цепи. На приемном конце РЦ включается защитный фильтр РЗФШ-2 (РЗФ-2), который обеспечивает защиту путевого реле от воздействий гармонических составляющих тягового тока. Дроссель фильтра, обладающий высоким сопротивлением для гармоник тягового тока, включается последовательно с путевым реле, а конденсатор, обладающий низким сопротивлением для повышенных частот, - параллельно путевому реле.

Путевое реле однониточных РЦ имеет выпрямитель, который может быть включен по одно - и двухполупериодной схемам выпрямления. При однополупериодной схеме путевое реле менее чувствительно, поэтому оно лучше защищено от помех, создаваемых гармониками тягового тока, а рельсовая цепь обладает более высокой шунтовой чувствительностью, чем при двухполупериодной схеме выпрямления. Однако в этом случае РЦ потребляет большую мощность. На линиях метрополитена в большинстве случаев применяется однополупериодная схема выпрямления сигнального тока.

5. Поиск неисправностей в однониточных рельсовых цепях и способы их устранения

Если рельсовая цепь оказалась занятой при фактической ее свободности, то делается вывод о неисправности этой РЦ. Для устранения повреждения и восстановления нормальной работы РЦ выявляют и заменяют отказавший элемент.

Поиск начинают с путевого реле. Если его параметры равны нормативным, то проверяется контакт в штепсельной розетке или заменяется путевое реле. Следует также помнить, что при включении выпрямителей по двухполупериодной схеме и пробое одного или нескольких из них, напряжение на реле падает до 0. Если напряжение на реле ниже нормативного, то отключается защитный фильтр, поскольку он может снижать напряжение на путевом реле из-за пробоя конденсатора Сф или обрыва дросселя Lф. Если после отключения фильтра напряжение на реле выросло почти до нормативного, то необходимо заменить фильтр на исправный.

Если напряжение на реле при отключении защитного фильтра не изменяется и остается меньше нормативного, то цепь фильтра восстанавливается и проверяется цепь питающего конца. Измеряется напряжение питания, проверяется исправность предохранителей в цепи первичной обмотки ПТ.
