Ремонт крана мостового грузоподъемностью 5т. Ремонтируемый узел – механизм подъема

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 ОБЩАЯ ЧАСТЬ

1.1. Устройство ремонтируемой машины, принцип работы и рисунок машины

1.2. Назначение, техническая характеристика, устройство и работа ремонтируемого узла

1.3. Схема технологического процесса разборки узла

1.4. Очистка и мойка деталей с описанием применяемого оборудования. Рисунок оборудования

1.5. Контроль, сортировка и дефектация

деталей ремонтируемого узла. Составление ведомости дефектации

2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

2.1. Выбор метода ремонта деталей узла. Технологический процесс ремонта

2.2. Выбор оборудования, приспособления и инструмента для выбранной детали агрегата, узла

2.3. Расчёт затрат времени методами технического нормирования на ремонтируемую деталь

2.4. Маршрутно-операционная карта ремонта одной детали узла

ЛИТЕРАТУРА

Приложение А

Приложение Б

ВВЕДЕНИЕ

Современное строительное производство предполагает широкое применение грузоподъёмных кранов. Это связано с тем, что монтажный процесс стал основным, а строительный монтажный кран – ведущей технологической машиной. Кроме того, грузоподъёмные краны используются на погрузочно-разгрузочных работах, при строительстве мостов, трубопроводов и др.

В металлургической промышленности широкое распро­странение получили мостовые электрические краны.

В зависимости от назначения и типа грузоподъемного орган различают мостовые электрические краны нормального типа (краны общего назначения), обору­дованные одним или двумя крюками, и специального назначения.

К специальным кранам металлургических предприя­тий относят магнитные, грейферные, магнитно-грейфер­ные, литейные (заливочные, разли­вочные и миксерные), мульдо-завалочные и клещевые (колодцевые) и др.

Мостовые электрические краны изготовляют грузоподъемностью 5-630 т.

Независимо от назначения и грузоподъемности все мостовые электрические краны состоят из следующих основных частей: 1) моста с механизмами передвиже­ния крана; 2) тележки с механизмами передвижения и подъема груза; 3) кабины машиниста с аппаратурой для управления крана.

Курсовой проект состоит из расчетно-пояснительной записки, выполненной на формате А4 в количестве страниц; графической части, выполненной на двух форматах А1:

- общий вид механизма подъёма груза, мостового крана грузоподъемностью 5т.;

- схема технологического процесса разборки-сборки узла, рабочие чертёжи ремонтируемых деталей;

-приложение А – Ведомость дефектации деталей, сборочных единиц в количестве двух листов;

-приложение Б – Маршрутная карта в количестве трех листов.

1 ОБЩАЯ ЧАСТЬ

1.1 Устройство ремонтируемой машины, принцип работы и рисунок машины.

Кранами называют грузоподъемные машины, предназначенные для подъема груза и перемещения его в любом направлении в пределах пролета цеха или склада. В металлургической промышленности широкое распространение получили мостовые электрические краны.

В зависимости от назначения и типа грузоподъемного органа различают мостовые электрические краны нормального типа (краны общего назначения), оборудованные одним или двумя крюками, и специального назначения.

К специальным кранам металлургических предприятий относят магнитные, грейферные, магнитно-грейферные, мульда магнитные, литейные (заливочные, разливочные и миксерные), мульдо-завалочные и клещевые (колодцевые) и др.

Мостовые электрические краны изготовляют грузоподъемностью 5-630т.

Независимо от назначения и грузоподъемности все мостовые электрические краны состоят из следующих основных частей: 1) моста с механизмами передвижения крана; 2) тележки с механизмами передвижения и подъема груза; 3) кабины машиниста с аппаратурой для управления крана.

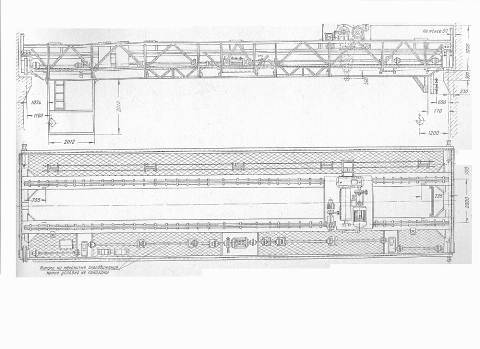

На рисунке 1 показан электрический мостовой кран общего назначения с двумя механизмами подъема, а на рисунке 2 – мосты кранов.

Рисунок 1

Рисунок 2

Ст3, для увеличения их жесткости установлены перегородки.

Во всю длину моста с двух сторон устроены галереи 7 с настилом. Одна из них предназначена для установки механизма передвижения крана 10 и для доступа к механизмам грузовой тележки, а другая – для размещения троллейных проводов. Галереи и концевые балки с внешней стороны ограждают перилами 11 высотой 1 м.

Мост опирается на оси ходовых колес 5, смонтированных в концевых балках 3, и перемещается по рельсам 13, уложенным на подкрановых балках 6. На продольных балках укреплены рельсы 4, по которым передвигается тележка 2 с двумя механизмами подъема: главного с крюком 8 и вспомогательного с крюком 9. Для смягчения ударов при случайных наездах крана на концевых балках укрепляют прижимные упоры-буфера 14. К мосту крана подвешена кабина машиниста 12.

По виду соединения отдельных элементов моста различают краны клепанные и сварные. Мосты современных кранов изготовляют исключительно сварными. Сварные мосты менее трудоемки в изготовлении, легче и дешевле клепанных.

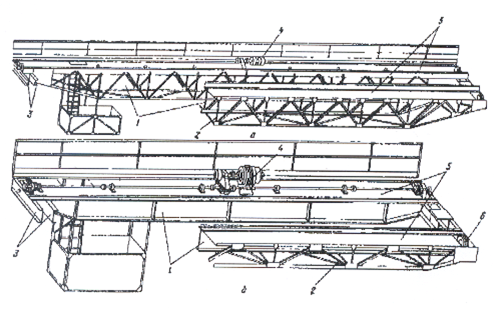

Мосты кранов изготовляли ранее из решетчатых ферм (рисунок 2, а) и реже из сплошных балок (рисунок 2, б). В обоих случаях мосты состоят из двух главных решетчатых ферм или двутавровых балок 1, двух вспомогательных ферм 2 и двух пар концевых балок 3, между которыми смонтированы ходовые колеса 8. На галереях 5 установлен механизм передвижения 4.

Различают мосты открытого и закрытого типа. Мосты закрытого типа, кроме главных балок, имеют вспомогательные фермы, которые располагаются с наружной стороны главных балок. Вспомогательные фермы соединяют с главными при помощи нижних и верхних горизонтальных ферм. Горизонтальные фермы придают необходимую жесткость мосту в горизонтальной плоскости, воспринимая усилия, возникающие при торможении крана.

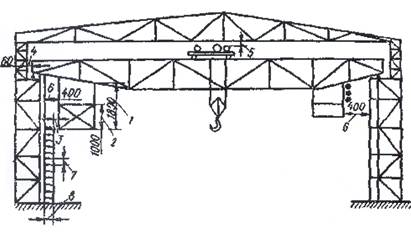

В мостах открытого типа, рисунок 3 нет верхних горизонтальных ферм, а в отдельных случаях вообще отсутствуют вспомогательные фермы.

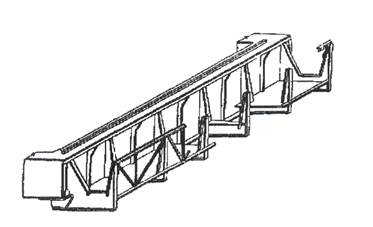

Главные балки открытых мостов выполняются в виде одностенных сплошных балок, либо в виде конструкции коробчатого сечения.

Рисунок 3

Кабина. Управление всеми механизмами крана осуществляется из кабины машиниста, подвешенной к мосту крана.

В кабине установлены контроллеры механизмов главного и вспомогательного подъемов, передвижения тележки, моста, защитная панель, осветительная и другая аппаратура. По правилам ее укрепляют с противоположной стороны главных троллеев крана.
