Ремонт крана мостового грузоподъемностью 5т. Ремонтируемый узел – механизм подъема

Основными техническими характеристиками крана являются его грузоподъемность, скорости движения, высота подъема и другие параметры. Грузоподъемностью крана называют массу груза, поднимаемого грузозахватным приспособлением крана. В подъемных механизмах с грейфером или магнитом масса последних включается в грузоподъемность. Грузоподъемность крана считается по главному подъему.

Мостовые краны о

бычно имеют два подъема – главный и вспомогательный, смонтированные на одной тележке. Это вызвано технологией работы крана, например, надо производить наклон ковша с металлом, ремонт ковшей и другие вспомогательные работы, которые нерационально выполнять главным подъемом.

Мостовые краны устанавливают в соответствии с правилами устройства и безопасной эксплуатации подъемных кранов. При этом должны соблюдаться определенные габариты. Высоту кабины принимают не менее 1800мм. Она должна иметь верхнее перекрытие и сплошное ограждение со всех сторон не менее 1м.

Кабина должна быть изготовлена таких размеров, чтобы был свободный доступ к оборудованию и имелась возможность поместится в ней, кроме крановщика, и другому лицу (стажер, слесарь, электромонтер).

Расстояние от выступающих частей торцов крана до колонны и стен здания должно быть не менее 60мм.

Расстояние от верхней точки грузоподъемной машины до потолка здания, нижнего пояса строительных ферм и до нижней точки другой машины, работающей ярусом выше, должно быть не менее 100мм.

Расстояние от выступающих частей кабины управления и люльки для осмотра главных троллей до стены, оборудования, трубопроводов, колонны здания и других предметов, относительно которых кабина или люлька перемещается, должно быть не менее 400мм. На рисунке 4 показаны все основные габариты крана.

Рисунок 4

На рисунке 4 показаны все основные габариты крана.

1-высота кабины; 2-высота обшивки кабины; 3-зазар между кабиной и посадочной площадкой; 4-расстоянеи между колоннами зданий и концевой балкой моста; 5-зазор между наивысшей точкой механизмов и перекрытием ферм зданий; 6-расстояние между стенкой здания и стенкой кабины; 7-расстояние между ступенями лестницы; 8-ширина посадочной лестницы.

Лестницы для входа на площадку и галерею, и лестницу на кране должны быть шириной не менее 600мм с расстоянием между ступенями не более 300мм.

Ширина лестницы для выхода из кабины на галерею мостового крана может быть уменьшена до 250мм.

1.2. Назначение, техническая характеристика, устройство и работа ремонтируемого узла.

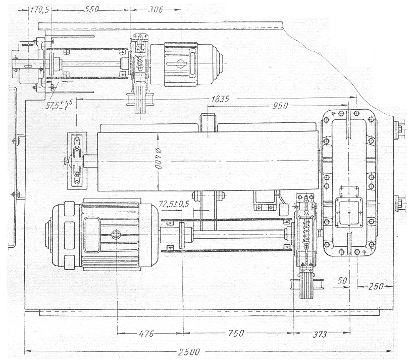

На рисунке 5 показана тележка обычного мостового крана грузоподъемностью 5т. Она состоит из сварной рамы 1, на которой смонтированы механизмы передвижения и подъема груза.

На тележке устанавливают кронштейн (стойки), на которых укрепляют токосъемники, необходимые для подвода тока к двигателям подъема и передвижения. Троллеями называют «голые» проводники предназначенные для передачи электрического тока через скользящий контакт. В качестве троллеев для кранов обычно применяют уголковую или круглую сталь.

Механизм передвижения тележки состоит из электродвигателя 4 и вертикального редуктора 6, выходной вал которого через соединительную муфту 18 передает движение ходовым колесам 15. Тележка передвигается по рельсам 19 квадратного сечения.

Механизм подъема состоит из электродвигателя 7, соединенного тормозной муфтой 8 с горизонтальным редуктором 11, от выходного вала которого вращение передается барабану 2 с ручьями для канатов 3. Груз подвешивают к крюку 13 при помощи блочной подвески 14. Канат 12 образует сдвоенный полиспаст, четыре ветви которого огибают блоки 17 и неподвижный уравнительный блок 18.

На механизмах установлены колодочные тормоза 10 и 5 замкнутого типа с короткоходовыми электромагнитами.

Рисунок 5

Грузоподъемность – 5т.

Скорость подъема груза – 0,025м/с.

1.3. Схема технологического процесса разборки узла

Успешное выполнение ремонта в значительной мере зависит от качества разборки.

Разборочный процесс принято изображать в виде технологической схемы. При разборке узлы, в зависимости от порядка разборки, именуют группами и подгруппами. Так, узел, непосредственно входящий в машину (на который составляют технологическую схему разборки), называют группой, а узел, входящий в состав группы, - подгруппой первого порядка. Узел, входящий непосредственно в подгруппу первого порядка, называют подгруппой второго порядка и так далее. Таким образом, группа и подгруппа состоят только из отдельных деталей или из подгрупп и деталей. Подгруппа последнего порядка всего состоит из отдельных деталей.

Детали группы и подгруппы изображаются на схеме в виде прямоугольников, в которых вписываются: наименования, номер позиции и количество элементов. Разборка машины, группы и всех подгрупп начинается с детали или узла, которые в этом случае называют базовыми. Технологическая схема разборки (сборки) и сборочный чертеж дополняют, но не заменяют друг друга. Схема указывает технологическую последовательность разборки, а чертеж – место и расположения детали и подгруппы в группе или машине.

Для разборки применяются инструменты, приведенные в таблице 1.

Таблица 1

Схема технологического процесса разборки узла - редуктора передвижения грузовой тележки смотреть лист 2 графической части.

1.4. Очистка и мойка деталей с описанием применяемого оборудования. Рисунок оборудования.

Основываясь на практике работы передовых ремонтных предприятий, выбирается более эффективная многостадийная мойка, которая хорошо себя зарекомендовала. Сущность многостадийной мойки в том, что в начале промываются не разобранные, затем частично разобранные агрегаты, а после этого отдельные детали. Все детали должны быть тщательно очищены от грязи, масла, нагара и накипи, так как правильно замерить износы и обнаружить дефекты можно только на чистых деталях.
