Расчет параметров выпрямительно-инверторного преобразователя, выполненного по шестипульсовой мостовой схеме

Uог = 7021,4 *1.2*cos = 8297,7

где - угол запаса

Uог(при Iи = Iин)=Uио*Ки(cos-0,5Uк%/100) (37)

Uог(при Iи=Iин)= 7021,4 *1,2(cos-0,5*12/100) = 7792,1

7.4 Углы коммутации мостового ВИП (эл.град.)

Выпрямителя:

= arccos (1-2IXав/2,45U2в) (38)

При Id=0.5*Idн

= arccos (1-1000*0,4997/2,45*3000,6) = 21,3

При Id=Idн

= arccos (1-2*1000*0,4997/2,45*3000,6) = 30,2

Инвертора:

cos() - cos = Iи*Xаи/2,45U2и (39)

Iи=0.5*Iин: 7,9

Iи=Iин: 19,3

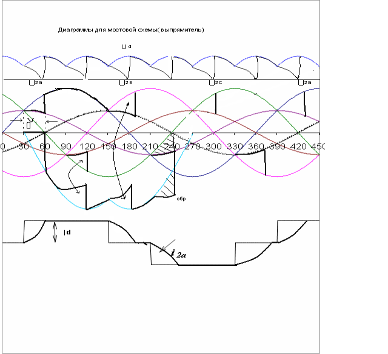

Рис.4. Диаграмма для мостовой схемы (выпрямитель)

7.5 Коэффициенты мощности мостового ВИП

Выпрямителя:

cos(/2) (40)

= 0,955

При Id = 0.5*Idн

= 0,955*сos(0.5*20.9*/180) = 0,939

При Id = Idн

= 0,955*сos(0.5*29.8*/180) = 0,923

Инвертора: cos(/2) (41)

=0,955

При Iи = 0.5*Iин

= 0,955*cos((36,9-0,5*6,9)* /180) = 0,830

При Iи = Iин

= 0,955*cos((36,9-0,5*15,6)* /180) = 0,873

7.6 Максимальные токи инвертора

Iи max=(100/0,5Uк%)Iин(cos-cos) (42)

При работе инвертора по естественной характеристике:

При = const

Iи1max=(100/12)*833,33*(cos-cos) = 1051,9 А

При работе инвертора по искусственной характеристике:

При Uи = Uио = Udо

Iи2max =(100/0,5*12)* 833,33*(cos-cos) = 2103,8 А

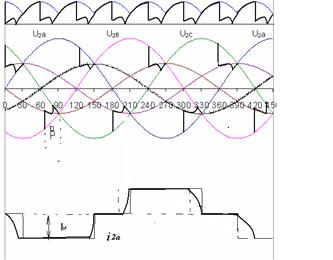

Рис.5. Диаграмма для мостовой схемы (инвертор).

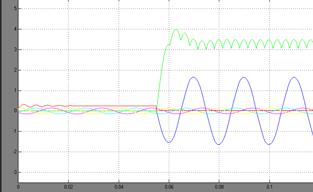

Рис.6. Диаграмма шестипульсового ВИП для выпрямительного режима при коротком замыкании на зажимах выпрямителя.

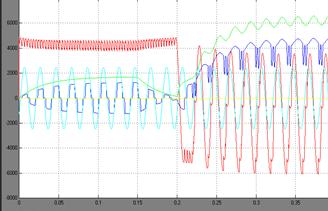

Рис.7. Диаграмма перевода ВИП из выпрямительного режима в инверторный.

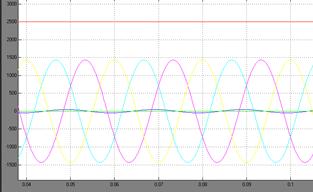

Рис.8. Выпрямительный режим ВИП.

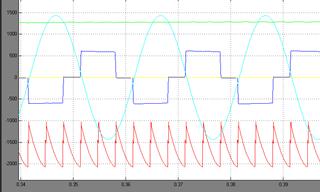

Рис.9. Инверторный режим ВИП.

8. Расчет параметров устройства выравнивания напряжения

8.1 Выпрямитель на нелавинных вентилях: В2-320

Шунтирующее сопротивление

Rш = (Nпосл* Uп -Uв max)/((Nпосл – 1)* Nпар*Iо max*0,001) (43)

где Iо max – максимальный обратный ток вентиля

Rш = (6*3600-7337)/(5*3*20*0,001) = 47543 Ом

Мощность резистора Rш

P = (Iо max*0,001*Nпар*Uв max)/Nпосл (44)

P = 20*0,001*3*7337/6 = 73,4 Вт

Емкость шунтирующего конденсатора

Св = Nпар = 3 мкф

Рабочее напряжение шунтирующего конденсатора

Uc=1.5Uп (45)

Uc=1.5*3600 = 5400 B

Rв = 3,33 Ом

Rc = 0,2 Ом

8.2 Инвертор на нелавинных вентилях.: Т14-320

Шунтирующее сопротивление

Rш = (Nпосл* Uп -Uв max)/((Nпосл – 1)* Nпар*Iо max*0,001) (46)

Rш = (18*1600-8804)/(17*5*30*0,001) = 7842 Ом

Мощность шунтирующего резистора

P = (Iо max*0,001*Nпар*Uв max)/Nпосл (47)

P = 30*0,001*5*8804/18 = 73,4 Вт

Емкость шунтирующего конденсатора

Св = Nпар = 5 мкф

Рабочее напряжение шунтирующего конденсатора

Uc=1.5Uп (48)

Uc = 1,5*1600 = 2400 B

Rв = 2,00 Ом

Rc = 0,2 Ом
