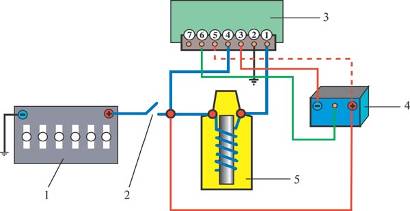

а) схема электрической цепи низкого напряжения 1 - аккумуляторная батарея; 2 - контакты замка зажигания; 3 - транзисторный коммутатор; 4 - датчик распределитель (датчик Холла); 5 - катушка зажигания

Уменьшено: 89% от [ 713 на 436 ] — на

жмите для просмотра полного изображения

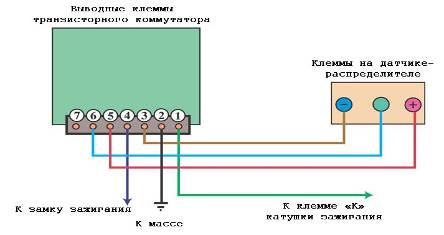

б) схема электрических соединений коммутатора и датчика-распределителя

Рис. 24 Бесконтактная система зажигания

Электронная бесконтактная система зажигания включает в себя следующие узлы:

- источники электрического тока,

- катушку зажигания,

- датчик - распределитель,

- коммутатор,

- свечи зажигания,

- провода высокого и низкого напряжения,

- выключатель зажигания.

Система охлаждения

Система охлаждения предназначена для поддержания нормального теплового режима двигателя.

При работе двигателя температура в его цилиндрах поднимается выше 2000 градусов, а средняя составляет 800 - 900°! Если не отводить тепло от "тела" двигателя, то через несколько десятков секунд после запуска, он станет уже не холодным, а безнадежно горячим. Следующий раз вы сможете запустить свой холодный двигатель только после его капитального ремонта.

Система охлаждения нужна для отвода тепла от механизмов и деталей двигателя, но это только половина ее предназначения, правда - большая половина. Для обеспечения нормального рабочего процесса также важно - ускорять прогрев холодного двигателя. И это вторая часть работы системы охлаждения.

Как правило, применяется жидкостная система охлаждения, закрытого типа, с принудительной циркуляцией жидкости и расширительным бачком (рис. 25).

Уменьшено: 85% от [ 750 на 289 ] — нажмите для просмотра полного изображения

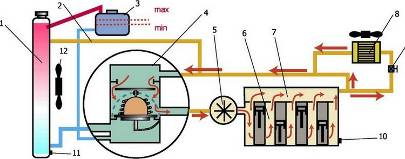

а) малый круг циркуляции

Уменьшено: 85% от [ 750 на 305 ] — нажмите для просмотра полного изображения

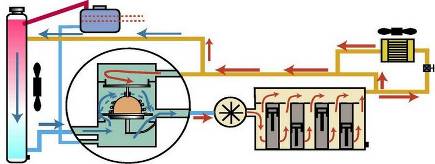

а) большой круг циркуляции

Рис. 25 Схема системы охлаждения двигателя

1 - радиатор; 2 - патрубок для циркуляции охлаждающей жидкости; 3 - расширительный бачок; 4 - термостат; 5 - водяной насос; 6 -рубашка охлаждения блока цилиндров; 7 - рубашка охлаждения головки блока; 8 - радиатор отопителя с электровентилятором; 9 - кран радиатора отопителя; 10 - пробка для слива охлаждающей жидкости из блока; 11 - пробка для слива охлаждающей жидкости из радиатора; 12 – вентилятор

Система охлаждения состоит из:

- рубашки охлаждения блока и головки блока цилиндров,

- центробежного насоса,

- термостата,

- радиатора с расширительным бачком,

- вентилятора,

- соединительных патрубков и шлангов.

На рисунке 25 вы без труда можете различить два круга циркуляции охлаждающей жидкости. Малый круг циркуляции (стрелки красного цвета) служит для скорейшего прогрева холодного двигателя. А когда к красным стрелкам присоединяются синие, то, уже нагревшаяся жидкость, начинает циркулировать и по большому кругу, охлаждаясь в радиаторе. Руководит этим процессом автоматическое устройство - термостат.

Для контроля за работой системы, на щитке приборов имеется указатель температуры охлаждающей жидкости. Нормальная температура охлаждающей жидкости при работе двигателя должна быть в пределах 80°- 90° (см. рис. 63).

Рискую получить осуждающие слова в свой адрес, но давайте представим, что работающий двигатель -это все-таки живой организм. Температура любого живого организма - величина постоянная, и любое ее изменение приводит к неприятным последствиям. То же самое происходит и с двигателем, он не сможет нормально работать, если его тепловой режим не соответствует норме.

Рубашка охлаждения двигателя состоит из множества каналов в блоке и головке блока цилиндров, по которым циркулирует охлаждающая жидкость.

Насос центробежного типа заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе. Насос приводится в действие ременной передачей от шкива коленчатого вала двигателя. Натяжение ремня регулируется отклонением корпуса генератора или натяжным роликом привода распределительного вала двигателя (см. рис. 11б).

Термостат предназначен для поддержания постоянного оптимального теплового режима двигателя. При пуске холодного двигателя термостат закрыт, и вся жидкость циркулирует только по малому кругу (рис. 25) для скорейшего ее прогрева. Когда температура в системе охлаждения поднимается выше 80 - 85 , термостат автоматически открывается и часть жидкости поступает в радиатор для охлаждения. При больших температурах термостат открывается полностью и уже вся горячая жидкость направляется по большому кругу для ее активного охлаждения.

Радиатор служит для охлаждения проходящей через него жидкости за счет потока воздуха, который создается при движении автомобиля или с помощью вентилятора. В радиаторе имеется множество трубок и "перепонок", которые образуют большую площадь поверхности охлаждения.

Ну а бытовой пример автомобильного радиатора -знают все. У каждого в доме есть радиаторы (батареи) центрального или местного отопления. Они тоже имеют специальную конфигурацию, и чем больше суммарная площадь сложной поверхности радиатора, тем теплее у вас в доме. А в это время, вода в системе отопления - активно охлаждается, то есть отдает тепло.

Расширительный бачок необходим для компенсации изменения объема и давления охлаждающей жидкости при ее нагреве и охлаждении.

Вентилятор предназначен для принудительного увеличения потока воздуха проходящего через радиатор движущегося автомобиля, а также для создания потока воздуха в случае, когда автомобиль стоит без движения с работающим двигателем.

Применяются два типа вентиляторов: постоянно включенный, с ременным приводом от шкива коленчатого вала и электровентилятор, который включается автоматически, когда температура охлаждающей жидкости достигает приблизительно 100 градусов.

Патрубки и шланги служат для соединения рубашки охлаждения двигателя с термостатом, насосом, радиатором и расширительным бачком.

В систему охлаждения двигателя включен также и отопитель салона. Горячая охлаждающая жидкость проходит через радиатор отопителя и нагревает воздух, подающийся в салон автомобиля. Температура воздуха в салоне регулируется специальным краном, которым водитель прибавляет или уменьшает поток жидкости, проходящий через радиатор отопителя.

Система смазки двигателя

Система смазки предназначена для подачи масла к трущимся деталям, частичного их охлаждения и удаления продуктов износа.
