Устройство и принцип работы автомобиля ЗиЛ-130
Газораспределительный механизм с верхним расположением клапанов дает возможность улучшить форму камеры сгорания, наполнение цилиндров и условия сгорания рабочей смеси. Лучшая форма камеры сгорания позволяет повысить также степень сжатия, мощность и экономичность двигателя.
Распределительный вал (см. рис. 5) служит для о
ткрытия клапанов в определенной последовательности в соответствии с порядком работы двигателя.
Распределительные вал отливают из специального чугуна или отковывают из стали. Устанавливают его в отверстия стенок и ребрах картера. Для этой цели на валу имеются цилиндрические шлифованные опорные шейки. Для уменьшения трения между шейками вала и опорами в отверстия запрессовывают втулки, внутренняя поверхность которых покрыта антифрикционным слоем.
На валу, помимо опорных шеек, имеются кулачки — по два на каждый цилиндр, шестерня для привода масляного насоса и прерывателя-распределителя и эксцентрик для привода топливного насоса.
От переднего торца распределительных валов двигателя ЗИЛ-130 приводится в действие датчик пневмоцентробежного ограничителя частоты вращения коленчатого вала двигателя. Трущиеся поверхности распределительного вала для уменьшения износа подвергнуты закалке с помощью нагрева током высокой частоты.
Привод распределительного вала от коленчатого вала осуществляется при помощи шестеренчатой передачи. Для этой цели на переднем торце коленчатого вала насажена стальная шестерня, а на переднем конце распределительного вала — чугунная шестерня. Распределительная шестерня от провертывания на валу удерживается шпонкой и закрепляется шайбой и болтом, завернутым в торец вала. Обе распределительные шестерни имеют косые зубья, вызывающие при вращении вала его осевое смещение.
Для предупреждения осевого смещения вала при работе двигателя между шестерней и передней опорной шейкой вала установлен фланец, который закреплен двумя болтами к передней стенке блока цилиндров (рис. 6). Внутри фланца на носке вала установлено распорное кольцо, толщина которого несколько больше толщины фланца, в результате чего достигается небольшое осевое смещение распределительного вала. В четырехтактных двигателях рабочий процесс происходит за четыре хода поршня или два оборота коленчатого вала, т. е. за это время должны последовательно открыться впускные и выпускные клапаны каждого цилиндра, а это возможно если число оборотов распределительного вала будет в 2 раза меньше числа оборотов коленчатого вала, поэтому диаметр шестерни, установленной на распределительном валу, делают в 2 раза большим, чем диаметр шестерни коленчатого вала.

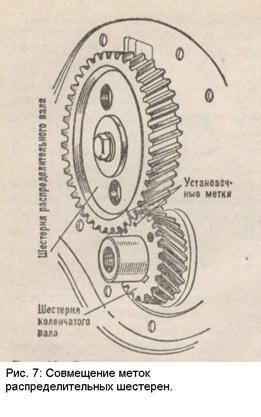

Клапаны в цилиндрах двигателя должны открываться и закрываться в зависимости от направления движения и положения поршней в цилиндре. При такте впуска, когда поршень двигается от в. м. т. к н. м. т., впускной клапан должен быть открыт, а при такте сжатия, расширения (рабочего хода) и выпуска закрыт. Чтобы обеспечить такую зависимость, на шестернях газораспределительного механизма делают метки: на зубе шестерни коленчатого вала и между двумя зубьями шестерни распределительного вала (рис. 7). При сборке двигателя эти метки должны совпадать.
Толкатели предназначены для передачи усилия от кулачков распределительного вала к штангам.
Штанги передают усилие от толкателей к коромыслам и выполнены в виде стальных стержней с закаленными наконечниками (ЗИЛ-130)
Коромысла передают усилие от штанги к клапану. Изготовляют их из стали в виде двуплечего рычага, посаженного на ось. В отверстие коромысла для уменьшения трения запрессовывают бронзовую втулку. Полая ось закреплена в стойках на головке цилиндров. От продольного перемещения коромысло удерживается сферической пружиной. На двигателях ЗИЛ-130 коромысла не равноплечие. В короткое плечо завернут регулировочный винт с контргайкой, упирающийся в сферическую поверхность наконечника штанги.
Клапаны служат для периодического открытия и закрытия отверстий впускных и выпускных каналов в зависимости от положения поршней в цилиндре и от порядка работы двигателя.
В двигателе ЗиЛ-130 впускные и выпускные каналы выполнены в головках цилиндров и заканчиваются вставными гнездами из жаропрочного чугуна.
Клапан (рис. 8) состоит из головки и стержня. Головка имеет узкую, скошенную под углом 45 или 30° кромку (рабочая поверхность), называемую фаской. Фаска клапана должна плотно прилегать к фаске седла, для чего эти поверхности взаимно притирают. Головки впускных и выпускных клапанов имеют неодинаковый диаметр. Для лучшего наполнения цилиндров свежей горючей смесью диаметр головки впускного клапана делают большим, чем диаметр выпускного.
-Система охлаждения:
Необходимость системы охлаждения вызывается тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренних деталей двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание их. Нельзя допускать и переохлаждения двигателя, так как при этом увеличиваются тепловые потери и уменьшается количество полезно используемого тепла, возрастают потери на трение вследствие загустевания смазки, ухудшаются условия смесеобразования, снижается мощность и ухудшается экономичность. Нормальный тепловой режим работы двигателя должен быть в пределах 80—90 °С.
На двигателе ЗиЛ-130 применяют систему жидкостного охлаждения с принудительной циркуляцией жидкости. В качестве теплоносителя применяют воду или специальные незамерзающие смеси — антифризы или тосолы.

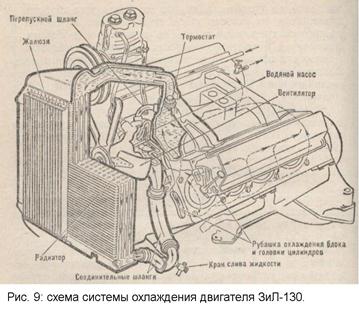

К системе жидкостного охлаждения (рис. 9) относятся: полость охлаждения блока и головок цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, водораспределительная труба, патрубки, шланги, сливные краники.
Охлаждающая жидкость, находящаяся в полости охлаждения, нагреваясь за счет тепла, образующегося в цилиндре двигателя, поступает в радиатор, охлаждается в нем и возвращается в полость охлаждения. Принудительная циркуляция жидкости в системе обеспечивается водяным насосом, а усиленное охлаждение ее — за счет интенсивного обдува радиатора воздухом.
Отдельные детали системы охлаждения соединены трубками и прорезиненными шлангами. Степень охлаждения регулируется при помощи термостата, жалюзи. Жидкость в систему охлаждения заливают через горловину радиатора или расширительного бачка. Вместимость системы охлаждения двигателя автомобиля ЗиЛ-130 —26л. Охлаждающую жидкость выпускают через краники или отверстия, закрываемые резьбовыми коническими пробками, расположенными в нижнем патрубке блока цилиндров и пусковом подогревателе.

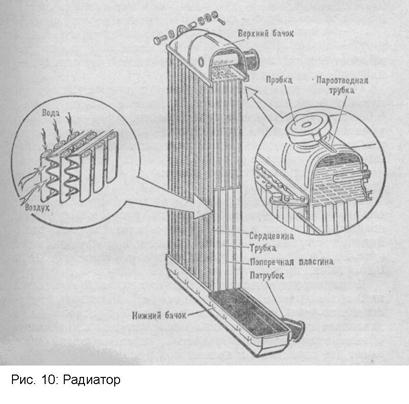

Радиатор отдает воздуху тепло от охлаждающей жидкости. Он состоит из сердцевины, верхнего и нижнего бачков и деталей крепления (рис. 10). Сердцевина радиатора выполнена из отдельных вертикальных трубок, между которыми находятся поперечные горизонтальные пластины, придающие радиатору жесткость и увеличивающие поверхность охлаждения. Трубки сердцевины радиатора впаяны в верхний и нижний бачки.
