Устройство и принцип работы автомобиля ЗиЛ-130

Масляный радиатор оказывает сравнительно небольшое сопротивление прохождению масла, в результате чего давление в системе может снизиться и подача масла к трущимся поверхностям уменьшится.

Для предотвращения этого явления масляный радиатор двигателя включается краном, перед которым установлен предохранительный клапан, перекрывающий доступ масла в радиатор при понижении давления в системе ниж

е 0,1 МПа.

Маслопроводы выполнены в виде латунных или прорезиненных трубок, соединяющих отдельные участки системы смазки и каналов, высверленных в блоке цилиндров, коленчатом валу, шатунах, осях коромысла, в коромыслах, корпусах фильтров и др.

Маслоналивные патрубки расположены сверху или сбоку двигателя и соединены с поддоном картера непосредственно через маслоналивную трубку. Маслоналивные патрубки имеют воздушные фильтры.

Контроль за уровнем масла в двигателе осуществляют масломерной линейкой, имеющей отметки «О» и «Полно». Необходимо следить, чтобы уровень масла был у отметки «Полно».

Вентиляция картера двигателя, В картере работающего двигателя через зазоры между зеркалом цилиндра и кольцами проникают пары топлива и отработавшие газы. Пары топлива конденсируются и разжижают смазку, а отработавшие газы, содержащие в себе пары воды и сернистые соединения, также отрицательно влияют на качество масла и уменьшают срок его службы. Удаляют прорвавшиеся в картер пары топлива и газы при помощи системы вентиляции картера.

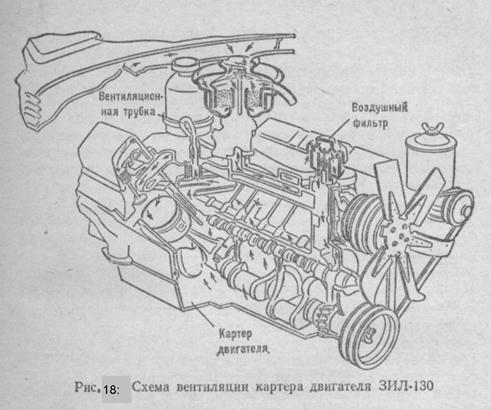

В двигателе ЗИЛ-130 применена принудительная вентиляция картера (рис. 18). Чистый воздух попадает в картер двигателя через воздушный фильтр, объединенный с маслоналивным патрубком. Из патрубка воздух попадает в картер распределительных шестерен и в картер двигателя. Отсасываемый воздух проходит через уловитель, где отделяются частицы масла, затем через клапан и трубку попадает в центральную часть впускного трубопровода.

При работе двигателя с прикрытым дросселем под действием большого разрежения во впускном трубопроводе клапан поднимается, верхняя ступенчатая часть клапана входит в отверстие штуцера и уменьшает проходное сечение канала. Это сделано для того, чтобы уменьшить подсос постороннего воздуха и дать возможность двигателю устойчиво работать на холостом ходу. При работе с полностью открытым дросселем разрежение во впускном трубопроводе падает и клапан под действием собственного веса опускается вниз, открывая полностью проходное сечение канала.

-Система питания:

Приборы системы питания. Все двигатели, работающие на бензине, имеют принципиально одну и ту же систему питания и работают на горючей смеси, состоящей из паров топлива и воздуха. В систему питания входят приборы, предназначенные для хранения, очистки и подачи топлива, приборы очистки воздуха и прибор, служащий для приготовления горючей смеси из паров топлива и воздуха.

Топливо помещается в топливном баке, вместимость которого достаточна для работы автомобиля в течение одной смены. Топливный бак грузового автомобиля расположен сбоку автомобиля на раме.

Из топливного бака топливо поступает к топливным фильтрам-отстойникам, в которых от топлива отделяются механические примеси и вода. Фильтр-отстойник расположен на раме у топливного бака. Подачу топлива из бака через фильтр тонкой очистки к карбюратору осуществляет топливный насос, расположенный на картере двигателя» между рядами цилиндров сверху двигателя .

Приготовление необходимой горючей смеси из топлива и воздуха происходит в карбюраторе, установленном сверху двигателя на впускном трубопроводе. Воздух, поступающий для приготовления горючей смеси в карбюратор, проходит очистку от пыли в воздушном фильтре, расположенном непосредственно на карбюраторе или сбоку двигателя. В этом случае воздушный фильтр соединен с карбюратором патрубком.

Все приборы подачи топлива соединены между собой металлическими трубками — топливопроводами, которые крепятся к раме или кузову автомобиля, а в местах перехода от рамы или кузова к двигателю — шлангами из специальных сортов бензостойкой резины.

Карбюратор соединен с впускными каналами головки цилиндров двигателя при помощи впускного трубопровода, а выпускные каналы соединены с выпускным трубопроводом, последний при помощи трубы соединен с глушителем шума выпуска отработавших газов.

Чтобы предотвратить возможность работы двигателя с чрезмерно большой частотой вращения коленчатого вала, в систему питания грузовых автомобилей включен ограничитель частоты вращения коленчатого вала.

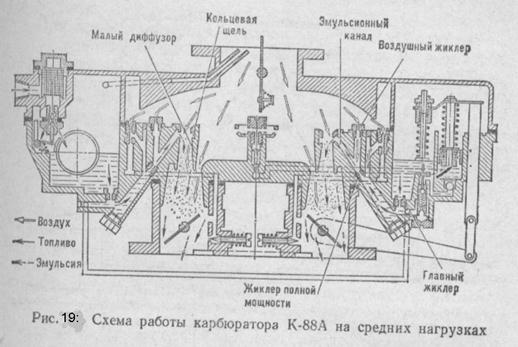

Карбюратор К-88АМ двигателя ЗИЛ-130 имеет две смесительные камеры, каждая из которых обслуживает четыре цилиндра. При работе двигателя на средних нагрузках топливо из поплавковой камеры поступает через главные жиклеры, а затем через жиклеры полной мощности в эмульсионные каналы (рис. 19). В этих каналах к топливу подмешивается воздух, поступающий из воздушных жиклеров и жиклеров системы холостого хода. Образовавшаяся эмульсия попадает в смесительные камеры через кольцевые щели малых диффузоров. Поддержание постоянного состава обедненной смеси происходит за счет торможения топлива воздухом.

Топливный насос. На автомобилях карбюратор расположен выше топливного бака и подача топлива осуществляется принудительно. Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа.

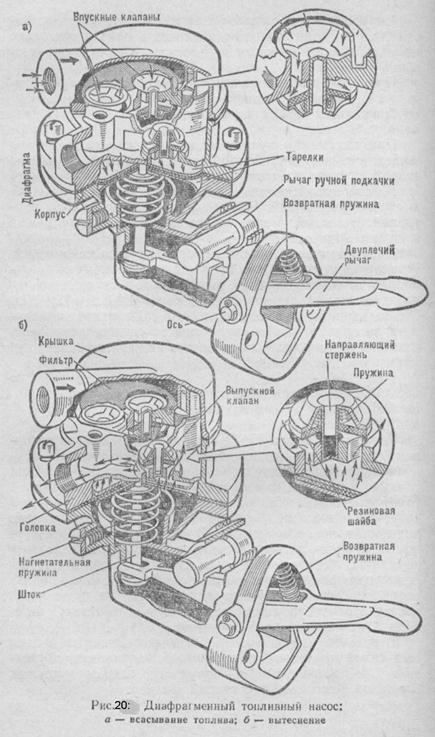

Насос (рис. 20) состоит из трех основных частей! корпуса, головки и крышки. В корпусе на оси размещен двуплечий рычаг с возвратной пружиной и рычаг ручной подкачки. Между корпусом и головкой насоса закреплена диафрагма, собранная на штоке, имеющем две тарелки. Двуплечий рычаг воздействует на шток через текстолитовую упорную шайбу. Под диафрагмой установлена нагнетательная пружина.

В головке насоса расположены два впускных и один выпускной клапаны. Клапаны имеют направляющий стержень, резиновую шайбу и пружину. Сверху впускных клапанов расположен сетчатый фильтр.

Топливный насос диафрагменного типа приводится в действие непосредственно от эксцентрика распределительного вала .

При набегании эксцентрика или штанги на наружный конец двуплечего рычага внутренний конец его, перемещаясь, прогибает диафрагму вниз и над ней создается разрежение (см. рис. 20, а). Под действием создавшегося разрежения топливо из бака поступает по трубопроводу к впускному отверстию насоса и проходит через сетчатый фильтр к впускным клапанам, при этом нагнетательная пружина насоса сжимается. Когда выступ эксцентрика сходит с наружного конца двуплечего рычага, диафрагма под действием нагнетательной пружины перемещается вверх и в камере над ней создается давление. Топливо вытесняется через нагнетательный клапан в выпускной канал и затем по трубке в поплавковую камеру карбюратора (см. рис. 20, б).

Для уменьшения пульсации топлива над нагнетательным клапаном имеется воздушная камера. При работе насоса в этой камере создается давление, благодаря которому топливо подается к карбюратору равномерно. Производительность топливного насоса рассчитана на работу с максимальным расходом топлива, однако в действительности количество подаваемого топлива должно быть меньше производительности насоса.
