Транспорт нефти и газа

Содержание

1. Транспорт нефти и газа

1.1 Краткая история развития способов транспорта энергоносителей

1.2 Железнодорожный транспорт

1.3 Водный транспорт

1.4 Автомобильный транспорт

1.5 Трубопроводный транспорт

2. Область применения различных видов транспорта

3. Определение экономически наиболее выгодного диаметра трубопровода

Приложение

Список литератур

ы

1. Транспорт нефти и газа

1.1 Краткая история развития способов транспорта энергоносителей

Нефть издавна транспортировали от мест добычи к местам потребления.

Археологи установили, что за 6000 лет до н.э. на берегу Евфрата в Иди существовал древний нефтяной промысел. Добытая нефть, в частности, переправлялась вниз по Евфрату к городу Ур и применялась в строительном деле. Для перевозки нефти по реке строились специальные наливные сосуды. Грузоподъемность этих древних "танкеров" достигала 5 т.

Издавна нефть хранили и перевозили в специальных сосудах. Так, нефть с территории бывшего Тмутараканского княжества Киевской Руси (Таманский полуостров) вывозилась византийскими кораблями в амфорах. Именно таманская нефть использовалась византийцами для изготовления их грозного боевого оружия - "греческого огня".

После разорения Константинополя крестоносцами и последующего крушения Византийской империи спрос па нефть упал и тмутараканские промыслы были надолго забыты. Позднее основным поставщиком нефти стал район Баку. Перевозили ее на верблюдах или арбах в кожаных мешках (бурдюках) в различные районы - в Шемаху, Гилян и даже в Западную Европу.

Во времена царствования Бориса Годунова (1598 .1605 гг.) нефть привозили в Москву из Печорских лесов с реки Ухты в бочках. Бочки различного размера длительное время служили емкостями для перевозимой нефти на трактах и на водных путях как в нашей стране, так и за рубежом.

Первая в России инструкция о правилах перевозки нефти на судах по Каспию и Волге была утверждена Петром I в 1725 г. Использовались для этих целей сухогрузы - гребные, парусные и паровые суда, на которые нефть грузилась в амфорах или бочках. Первые нефтеналивные суда, отличающиеся тем, что в их трюме размещались специальные емкости для налива нефти, появились в конце XIX века, когда на нее резко возрос спрос. В 1873 г. братья Артемьевы приспособили под налив нефти деревянную парусную шхуну "Александр". А первым в мире металлическим нефтеналивным судном стал пароход "Зороастр", построенный в 1878 г. по русскому проекту на шведской верфи. Для обеспечения пожарной безопасности его грузовые трюмы (танки) были отделены от машинного отделения двойной перегородкой, внутрь которой заливалась вода. Пароход "Зороастр" грузоподъемностью 250 т, ходивший по Каспийскому морю, стал первым в мире танкером. В 1882 г. российскими инженерами был создан танкер "Спаситель", машинное отделение которого впервые в мировой практике было вынесено на корму - так, как это делается теперь у современных танкеров.

Большую роль в развитии отечественного нефтеналивного флота сыграл выдающийся русский инженер В.Г. Шухов. Под его руководством в Саратове были построены первые речные нефтеналивные баржи русского проекта. Впервые в мире они собирались из отдельных секций, что позволило сократить сроки спуска барж со стапелей.

Железнодорожную цистерну придумали американцы. К началу нефтяной лихорадки территория США уже была покрыта сетью железных дорог. Поэтому вполне естественно, что эта сеть стала использоваться для транспортирования нефти. Русские владельцы железных дорог долго сопротивлялись применению железнодорожных цистерн, с одной стороны, справедливо опасаясь пожароопасное™ нефти, а с другой - учитывая, что кпд цистерн составляет 50%, т.к груз перевозится только в одном направлении, а в обратную сторону цистерны движутся порожняком. Однако их достоинства - значительная грузоподъемность, возможность быстрой разгрузки и заполнения цистерн в конце концов сделали свое дело. В 1872 г. мастерскими Московско-Нижегородской железной дороги были изготовлены первые в России железнодорожные нефтеналивные цистерны.

В 1863 г.Д.И. Менделеев, посетивший нефтеперегонный завод В.А. Кокорева близ Баку, предложил использовать трубопровод для перекачки нефти от нефтяных колодцев до завода и от завода до причала на Каспийском море. Тогда его предложение не было осуществлено.

А в 1865 г. в США фирмой "Стандарт ойл" был построен первый в мире нефтепровод диаметром 50 мм и длиной 6 км. "Американцы как бы подслушали мои мысли", - с некоторой горечью писал впоследствии Дмитрий Иванович.

Строительство первого в мире нефтепровода было осуществлено с целью сбить высокие железнодорожные тарифы на перевозку нефти. Сама же идея транспортирования жидкостей по трубам не являлась новой.

Еще в пятом тысячелетии до нашей эры китайцы транспортировали воду по бамбуковым трубам на рисовые поля.

5000 лет назад в древнеиндийском городе Мохенджо-Даро стоки из некоторых домов отводились по глиняным трубам.

В Древнем Египте добываемая из глубоких колодцев вода отводилась по деревянным, медным и свинцовым трубам.

В Кносском дворце на о. Крит за 2000 лет до н.э. терракотовые трубы использовались для водоснабжения и отвода сточных вод.

В Древнем Риме свинцовые трубопроводы использовались для подачи питьевой воды и снабжения водой общественных бань. Самый крупный из них имел длину 91 км.

В XI веке был сооружен водопровод из деревянных труб для подачи воды в Новгород из р. Волхов. Внутренний диаметр труб составлял 140 мм, а наружный - 300 мм. Подобные деревянные водопроводы существовали и в других городах России, в частности, в Бугуруслане и в Тюмени.

Первый напорный водопровод на Руси был построен в Московском Кремле в 1631 .1633 гг.: по свинцовым трубам при помощи водоподъемной машины вода подавалась в различные службы.

Современные способы транспортирования нефти, нефтепродуктов и газа

В настоящее время для транспортирования энергоносителей используют железнодорожный, водный, автомобильный и трубопроводный транспорт.

1.2 Железнодорожный транспорт

Транспортирование энергоносителей по железной дороге производится в специальных цистернах или в крытых вагонах в таре.

Конструктивно цистерна состоит из следующих основных частей (рис.1): рамы 7, ходовой части 6, ударнотяговых устройств 5, тормозного оборудования 8, котла 4, внутренней 3 и наружной 10 лестниц, устройств крепления котла к раме 11, горловины 1 и сливного прибора 9, предохранительной арматуры 2.

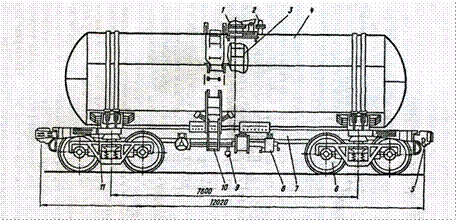

Рис.1 Цистерна для перевозки бензина и светлых нефтепродуктов (модель15-1443): 1-горловина, 2-предохранительная арматура, 3-внутренняя лестница,4-котел, 5-ударнотяговые устройства, 6 - ходовая часть, 7-рама, 8-тормозноеоборудование, 9-сливной прибор, 10-наружная лестница, 11-устройства крепления котла к раме.

Рама служит для восприятия тяговых усилий, ударов в автосцепку, а также инерционных сил котла, возникающих при изменении скорости движения цистерны. По типу ходовой частиразличают 4-х и 8-ми осные цистерны (рис.2).
