Транспорт нефти и газа

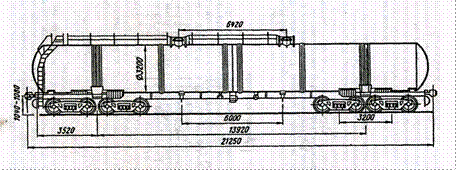

Рис.2 Восьмиосная цистерна для бензина (модель15-1500)

На большинстве цистерн устанавливается бессекционный котел, который состоит из цилиндрической части и двух днищ. Котел крепится к раме с помощью специальных болтов, а по краям - четырьмя хомутами с муфтами и натяжными болтами. В верхней части котла цистерн

для нефти и нефтепродуктов смонтирован колпак с люком, предназначенный для их загрузки, а в нижней - сливной прибор для их выгрузки. Загрузка и выгрузка сжиженных газов производится через специальные патрубки с вентилями. Предохранительная арматура служит, в основном, для предотвращения разрушения котла цистерн при повышении давления.

Различают следующие виды цистерн. Цистерны специального назначенияв основном предназначены для перевозки высоковязких и высокопарафинистых нефтей и нефтепродуктов. Цистерны с паровой рубашкойотличаются от обычных тем, что нижняя часть у них снабжена системой парового подогрева с площадью поверхности нагрева около 40 м2. Цистерны-термосыпредназначены для перевозки подогретых высоковязких нефтепродуктов; они покрыты тепловой изоляцией, а внутри котла у них установлен стационарный трубчатый подогреватель с поверхностью нагрева 34 м2. Цистерны для сжиженных газов рассчитаны на повышенное давление (для пропана - 2 МПа, для бутана - 8 МПа).

Объем котла современных цистерн составляет от 54 до 162 м3, диаметр - до 3,2 м.

В качестве тары при перевозке нефтегрузов в крытых вагонах используются бочки (обычно 200 литровые) и бидоны. В бочках транспортируются светлые нефтепродукты и масла, а в бидонах - смазки.

Достоинствами железнодорожного транспорта являются:

1) возможность круглогодичного осуществления перевозок;

2) в одном составе (маршруте) могут одновременно перевозиться различные грузы;

3) нефть и нефтепродукты могут быть доставлены в любой пункт страны, имеющий железнодорожное сообщение;

4) скорость доставки грузов по железной дороге примерно в 2 раза выше, чем речным транспортом.

К недостаткамжелезнодорожного транспорта относятся:

1) высокая стоимость прокладки железных дорог;

2) увеличение загрузки существующих железных дорог и как следствие - возможные перебои в перевозке других массовых грузов;

3) холостой пробег цистерн от потребителей нефтегрузов к их производителям.

1.3 Водный транспорт

Широкое применение водного транспорта в нашей стране предопределено тем, что по протяженности водных путей Россия занимает первое место в мире. Длина береговой морской линии России, включая острова, составляет около 100 тыс. км. В нашей стране свыше 600 крупных и средних озер, а суммарная протяженность рек составляет около 3 млн. км. Каналы имени Москвы, Волго-Донской, Беломорско-Балтийский и Волго-Балтийский связывают водные пути Европейской части России и порты Балтийского, Белого, Каспийского, Азовского и Черного морей.

Для перевозки нефтегрузов используются сухогрузные и наливные суда. Сухогрузными судамигруз перевозится непосредственно на палубе (в основном, в бочках). Нефтеналивные судаперевозят нефть и нефтепродукты в трюмах, а также в танках (баках), размещенных на палубе.

Различают следующие типы нефтеналивных судов:

1) танкеры морские и речные;

2) баржи морские (лихтеры) и речные.

Танкер - это самоходное судно, корпус которого системой продольных и поперечных переборок разделен на отсеки. Различают носовой (форпик), кормовой (ахтерпик) и грузовые отсеки (танки). Для предотвращения попадания паров нефти и нефтепродуктов в хозяйственные и машинное отделения грузовые танки отделены от носового и кормового отсеков специальными глухими отсеками (коффердамами). Для сбора продуктов испарения нефтегрузов и регулирования давления в танках на палубе танкера устроена специальная газоотводная система с дыхательными клапанами.

Все грузовые танки соединены между собой трубопроводами,, проходящими от насосного отделения по днищу танка. Кроме того, они оборудуются подогревателями, установками для вентиляции и пропаривания танков, средствами пожаротушения и др.

Речные танкерыв отличие от морских имеют относительно небольшую грузоподъемность.

Баржи отличаются от танкеров тем, что не имеют собственных насосов.

Морские баржи (лихтеры) обычно служат для перевозок нефти и нефтепродуктов когда танкеры не могут подойти непосредственно к причалам для погрузки-выгрузки. Их грузоподъемность составляет 10000 т и более.

Речные баржислужат для перевозки нефтепродуктов по внутренним водным путям. Поэтому их корпус менее прочен, чем у морских барж. Они бывают самоходными и несамоходными. Последние перемещаются буксирами.

Долгое время грузоподъемность танкеров увеличивалась очень медленно. К началу 50-х годов она составляла в среднем 15 тыс. т. Однако уже к 1966 г. более трети мирового нефтеналивного флота составляли танкеры грузоподъемностью 30 тыс. т и выше. В последующем были построены супертанкеры грузоподъемностью свыше 100 тыс. т. Лидировала в этой области Япония. Грузоподъемность ее танкеров росла буквально с каждым годом: "Ниссо-мару" - 130 тыс. т, "Токио-мару" - 150 тыс. т, "Идемицу-мару" - 205 тыс. т, "Ниссеки-мару" - 377 тыс. т, "Глобтик-Токио" - 477 тыс. т, "Глобтик-Тэнкерз" - 700 тыс. т. Размеры танкеров и их количество продолжали расти до начала 80-х годов. За период с 1976 по 1980 гг. было построено 126 супертанкеров со средней грузоподъемностью более 240 тыс. т. Но за последующее пятилетие было построено только 5 судов этой серии. Более 60% супертанкеров сегодня поставлено на прикол и используется в качестве плавучих хранилищ нефти и воды.

Дело в том, что супертанкеры во многом стали порождением нестабильной политической ситуации в мире, связанной с нападением Израиля на Египет и последующим закрытием Суэцкого канала. Западные страны, практически целиком зависящие от импорта нефти, вынуждены были спешно начать строить супертанкеры, которые огибали мыс Доброй Надежды, перевозя за рейс сотни тысяч тонн жидкого топлива. Когда же Суэцкий канал был вновь открыт надобность в супертанкерах отпала. С другой стороны, каждый супертанкер представляет собой большую экологическую опасность для окружающей среды. В марте 1967 г. у берегов Англии потерпел аварию супертанкер "Торри Кэньон" и в море вылилось 30 тыс. т нефти. Это привело к загрязнению пляжей на протяжении многих километров, гибли водоплавающие птицы, задыхалась рыба. В 1978 г. у берегов Франции сел на камни супертанкер "Амоко Кадис", из которого вытекло 220 тыс. т нефти. Эти аварии нанесли значительный ущерб окружающей среде.

В настоящее время накоплен значительный опыт по перевозке танкерами сжиженных углеводородных газов (СУГ). Дело в том, что многие страны не имеют собственных месторождений газа и отделены морскими бассейнами от стран, где его добыча велика. Морской транспорт сжиженных углеводородных газов широко используется в Англии, Дании, Италии, США, Франции, Японии и других странах.
