Транспорт нефти и газа

Основными элементами автоцистерны для перевозки сжиженных газов являются:

наружный стальной кожух, внутри которого на 6 вертикальных цепях подвешен латунный сосуд емкостью 2,6 м3;

контрольно-измерительные приборы и запорная арматура, которые размещены на задней стенке корпуса в специальном шкафу;

два испарителя, расположенные по бокам цистерны и предназначенные для создания необходи

мого давления с целью передавливания жидкости.

Пространство между корпусом и латунным сосудом заполнено тепловой изоляцией.

Достоинствами автомобильного транспорта нефтегрузов являются:

1) большая маневренность;

2) быстрота доставки;

3) возможность завоза грузов в пункты, значительноудаленные от водных путей или железной дороги;

4) всесезонность.

К его недостаткамотносятся:

1) ограниченная вместимость цистерн;

2) относительно высокая стоимость перевозок;

3) наличие порожних обратных пробегов автоцистерн;

4) значительный расход топлива на собственные нужды.

1.5 Трубопроводный транспорт

В зависимости от вида транспортируемого продукта различают следующие типы узкоспециализированных трубопроводных систем: нефтепроводы, нефтепродуктопроводы, газопроводы и трубопроводы для транспортирования нетрадиционных грузов. Независимо от того, что транспортируется по трубам, все узкоспециализированные системы состоят из одних и тех же элементов (на примере нефтепровода (рис.5)):

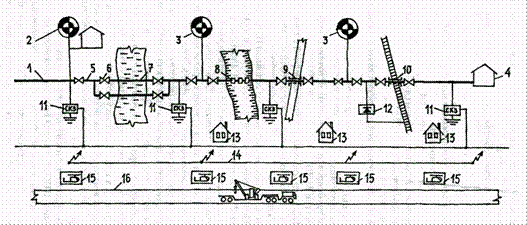

Рис. 5 Состав сооружения магистрального нефтепровода: 1 - подводящий трубопровод; 2 - головная нефтеперекачивающая станция; 3 - промежуточная нефтеперекачивающая станция; 4 - конечный пункт; 5 - линейная часть; 6 - линейная задвижка; 7 - дюкер; 8 - надземный переход; 9 - переход под автодорогой; 10 - переход под железной дорогой; 11 - станция катодной защиты; 12 - дренажная установка; 13 - доля обходчика; 14 - линия связи; 15 - вертолетная площадка; 16 - вдольтрассовая дорога подводящих трубопроводов.

Подводящие трубопроводы связывают источники нефти с головными сооружениями МНП.

головной и промежуточных перекачивающих станций;

Головная НПСпредназначена для приема нефтей с промыслов, смешения или разделения их по сортам, учета нефти и ее закачки из резервуаров в трубопровод. Головная НПС располагается вблизи нефтепромыслов.

Промежуточные НПСслужат для восполнения энергии, затраченной потоком на преодоление сил трения, с целью обеспечения дальнейшей перекачки нефти. Промежуточные НПС размещают по трассе трубопровода согласно гидравлическому расчету (через каждые 50 . 200 км).

конечного пункта

Конечным пунктоммагистрального нефтепровода обычно является нефтеперерабатывающий завод или крупная перевалочная нефтебаза.

На магистральных нефтепроводах большой протяженности организуются эксплуатационные участкидлиной от 400 до 600 км. Граница между эксплуатационными участками обязательно проходит через промежуточные НПС. Промежуточная НПС, находящаяся в начале эксплуатационного участка, является для него "головной" НПС, а промежуточная НПС, находящаяся в конце эксплуатационного участка - "конечным пунктом" для него. Состав сооружений промежуточных НПС, расположенных на концах эксплуатационного участка, отличается от обычных наличием резервуарных парков. Таким образом, магистральный нефтепровод большой протяженности состоит как бы из нескольких последовательно соединенных нефтепроводов протяженностью не более 600 км каждый.

линейных сооружений.

К линейным сооруженияммагистрального нефтепровода относятся:

1) собственно трубопровод (или линейная часть);

2) линейные задвижки;

3) средства защиты трубопровода от коррозии (станции катодной и протекторной защиты, дренажные установки);

4) переходы через естественные и искусственные препятствия (реки, дороги и т.п.);

5) линии связи;

6) линии электропередачи;

7) дома обходчиков;

8) вертолетные площадки;

9) грунтовые дороги, прокладываемые вдоль трассы трубопровода.

Собственно трубопровод - основная составляющая магистрального нефтепровода - представляет собой трубы, сваренные в "нитку", оснащенные камерами приема и пуска скребков, разделителей, диагностических приборов, а также трубопроводы-отводы.

Минимальное заглубление трубопроводов до верха трубы должно быть не менее (м):

при обычных условиях прокладки 0,8

на болотах, подлежащих осушению 1,1

в песчаных барханах 1,0

в скальных грунтах, болотистой местности при

отсутствии проезда автотранспорта и сельхозмашин 0,6

на пахотных и орошаемых землях 1,0

при пересечении каналов 1,1

Линейные задвижки устанавливаются по трассе трубопровода не реже, чем через 30 км, с учетом рельефа местности таким образом, чтобы разлив нефти в случае возможной аварии был минимальным. Кроме того, линейные задвижки размещаются на выходе из НПС и на входе в них, на обоих берегах пересекаемых трубопроводом водоемов, по обеим сторонам переходов под автомобильными и железными дорогами.

Станции катодной защиты располагаются вдоль трассы трубопровода в соответствии с расчетом. Протекторная защита применяется в местах, где отсутствуют источники электроснабжения. Дренажные установки размещаются в местах воздействия на трубопровод блуждающих токов (линии электрифицированного транспорта, линии электропередач и др.).

При переходах через водные преграды трубопроводы, как правило, заглубляются ниже уровня дна. Для предотвращения всплытия на трубопроводах монтируют чугунные или железобетонные утяжелители (пригрузы) различной конструкции. Кроме основной укладывают резервную нитку перехода того же диаметра. На пересечениях железных и крупных шоссейных дорог трубопровод укладывают в патроне (кожухе) из труб, диаметр которых не менее, чем на 200 мм больше. При пересечении естественных и искусственных препятствий применяют также надземную прокладку трубопроводов (на опорах, либо за счет собственной жесткости трубы).

Вдоль трассы трубопровода проходят линии связи, линии электропередачи, а также грунтовые дороги. Линии связи, в основном, имеют диспетчерское назначение. Это очень ответственное сооружение, т.к обеспечивает возможность оперативного управления согласованной работой перекачивающих станций на расстоянии нескольких сот километров. Прекращение работы связи, как правило, влечет за собой остановку перекачки по трубопроводу. Линии электропередач служат для электроснабжения перекачивающих станций, станций катодной защиты и дренажных установок. По вдольтрассовым дорогам перемещаются аварийно-восстановительные бригады, специалисты электрохимической защиты, обходчики и др.

Вертолетные площадки предназначены для посадок вертолетов, осуществляющих патрулирование трассы трубопроводов.

На расстоянии 10 .20 км друг от друга вдоль трассы размещены дома обходчиков. В обязанности обходчика входит наблюдение за исправностью своего участка трубопровода.

Основными достоинствамитрубопроводного транспорта являются:
