Транспорт нефти и газа

Первые отечественные танкеры "Кегумс" и "Краслава" для перевозки сжиженных углеводородных газов под повышенным давлением имели четыре сферических резервуара диаметром 10 м и вместимостью по 520 м3. Дальность плавания каждого из танкеров 18000 км.

Характеристика типов танкеров, применяемых в настоящее время для перевозки сжиженных углеводородных газов, приведена в табл.1.

Таблица 1 Типы танкеров для перевозки сжиженных газов

Транспортирование сжиженных углеводородных газов танкерами является одним из наиболее дешевых видов водного транспорта. В 1972 г. в эксплуатации находилось свыше 300 танкеров-газовозов общей вместимостью около 2 млн. м3.

Новым направлением в организации водных перевозок нефтепродуктов является использование подводных лодок для их доставки в районы Крайнего Севера. В настоящее время нефтепродукты поступают сюда морским и речным транспортом, в танкерах и таре. Однако на отдельных участках Северного морского пути сплошное ледовое покрытие препятствует навигации в течение семи месяцев. Кроме того, потребители нефтепродуктов очень разбросаны, а устойчивая инфраструктура распределения нефтепродуктов отсутствует.

В настоящее время в нашей стране разработан проект подводного танкера-ледокола, способного перевозить до 12 тыс. т нефтепродуктов за рейс.

Достоинствами водного транспорта являются:

1) относительная дешевизна перевозок;

2) неограниченная пропускная способность водных путей (особенно морских);

3) возможность завоза нефтепродуктов в отдаленные районы страны, не связанные железной дорогой с НПЗ.

К недостаткам водного транспорта относятся:

1) сезонность перевозок по речным и частично морским путям, что вызывает необходимость создавать большие запасы нефтегрузов;

2) медленное продвижение грузов (особенно вверх по течению рек);

3) невозможность полностью использовать тоннаж судов при необходимости переброски специальных нефтепродуктов в небольших количествах;

4) порожние рейсы судов в обратном направлении.

1.4 Автомобильный транспорт

Автотранспортом можно перевозить все типы углеводородных жидкостей. В нашей стране его применяют для транспортирования нефтепродуктов и сжиженных углеводородных газов.

Автомобильный транспорт используется для завоза нефтегрузов потребителям, удаленным на небольшое расстояние от источников снабжения (наливных пунктов, складов и баз). Например, автотранспортом отгружаются нефтепродукты с нефтебаз в автохозяйства, на автозаправочные станции и сельские склады горючего.

Автоперевозки нефтегрузов осуществляются в таре (нефтепродукты - в бочках, канистрах, бидонах; сжиженные углеводородные газы - в баллонах), а также в автомобильных цистерна.

Автомобильные цистерны классифицируют:

по типу базового шасси: автомобили-цистерны, полуприцепы-цистерны, прицепы-цистерны;

по виду транспортируемого продукта: для топлив, для масел, для мазутов, для битумов, для сжиженных газов;

по вместимости: малой (до 2 т); средней (2 .5 т); большой (5. .15т); особо большой (более 15т).

В качестве базовых шасси для автомобильных цистерн используют практически все выпускаемые промышленностью грузовые автомобили. Разделение автоцистерн по виду транспортируемого продукта обусловлено существенным различием свойств и недопустимостью даже незначительного их смешивания.

Градация автомобильных цистерн по вместимости соответствует классификации грузовых автомобилей по грузоподъемности.

В марках автоцистерн отражены сведения о типе базового шасси и вместимости цистерны. Примеры условных обозначений:

АЦ-4,2-130 - автомобиль-цистерна вместимостью 4,2 м3 на шасси автомобиля ЗИЛ-130;

ПЦ-5,6-817 - прицеп-цистерна вместимостью 5,6 м3 на шасси прицепа ГКБ-817;

ППЦ-16,3 - полуприцеп-цистерна вместимостью 16,3 м3.

Устройство и оборудование автоцистерн рассмотрим на примере автомобиля-цистерны АЦ-4,2-130

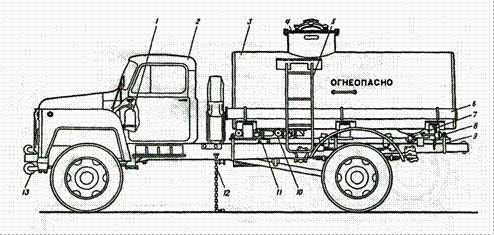

Рис.3 Автомобиль-цистерна АЦ-4,2-53А: 1-огнетушитель, 2-шасси автомобиля ГАЗ-53А, 3-цистерна, 4-крышка горловины,5-лестница, 6-пенал для рукавов, 7-отстойник с трубопроводом, 8-электрооборудование, 9-узел крепления цистерны, 10-трубопровод гидравлической системы, 11-табличка, 12-цепь заземления, 13-глушитель

Он предназначен для транспортировки нефтепродуктов плотностью не более 860 кг/м2 с нефтебаз на склады автотранспортных, строительных и сельских предприятий.

Калиброванная цистерна эллиптической формы смонтирована на шасси автомобиля ЗИЛ-130. Она имеет горловину, отстойник и отсек, закрываемый двумя дверками. На крышке горловины расположены наливной люк, два дыхательных клапана, патрубок со штуцером для отвода паров, образующихся при наливе, и указатель уровня. Наливной люк в транспортном положении закрывают крышкой.

Цистерна оборудована двумя пеналами для хранения и транспортировки рукавов, противопожарными и заземляющими средствами, креплениями для шанцевого инструмента и принадлежностей, металлической площадкой и лестницей. На АЦ-4,2-130 устанавливают самовсасывающий вихревой насос СВН-80.

Полуприцепы-цистерны не имеют собственного двигателя. Их устройство рассмотрим на примере ППЦ-16,3 (рис.4).

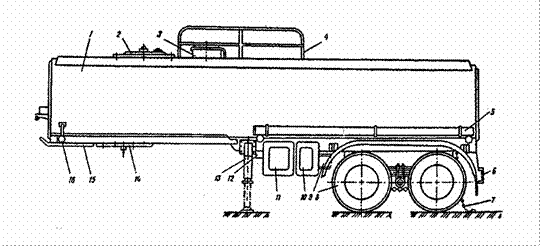

Рис.4 Полуприцеп-цистерна ППЦ-16,3: 1-корпус цистерны, 2-крышка компенсационной емкости, 3-наливная горловина, 4-поручень, 5-пенал, 6-бампер, 7-цепь заземления, 8-тележка, 9-запасное колесо, 10,11-шкафы для оборудования, 12-ящик ЗИП, 13-опорное устройство, 14-опорная плита, 15-плита наката, 16-световозращатель

Она предназначена для транспортировки и кратковременного хранения светлых нефтепродуктов. Они транспортируются с помощью специальных тягачей (например, КамАЗ-5410).

Специальное оборудование смонтировано на шасси полуприцепа ОдАЗ-9370 и состоит: из цистерны с горловинами, лестницей, поручнем, пеналами, ящиком запчастей и принадлежностей; технологического оборудования, расположенного в боковом шкафу и включающего в себя систему трубопроводов и запорной арматуры; электрооборудования, а также средств контроля и дистанционного управления узлами полуприцепов-цистерн. Кроме того, в состав дополнительного оборудования, размещаемого в боковом шкафу, входят фильтр тонкой очистки топлива, два счетчика жидкости, раздаточные рукава, намотанные на барабаны и раздаточные краны.
