Трансмиссия и ходовая ГАЗ-3102

Оглавление

Введение. 2

1. Трансмиссия автомобиля Газ 3102. 3

1.1 Краткая техническая характеристика автомобиля. 3

1.2 Назначение, устройство и работа трансмиссии. 4

1.3 Сцепление. 5

1.4 Коробка передач. 10

1.5 Карданная передача. 13

1.6 Главная передача. 15

1.7 Дифференциал и полуоси. 16

2. Расчет тягово-скоростных показателей трансмиссии. 18 >3. Ходовая часть автомобиля ГАЗ-3102. 25

3.1 Несущая система – кузов. 26

3.2 Передняя подвеска. 27

3.3 Задняя подвеска. 30

3.4 Амортизаторы 31

3.5 Мосты и колеса. 32

Заключение. 34

Литература. 35

Введение

Целью данной работы является познание автомобиля как сложной технической системы. В том числе для этого требуется знание трансмиссии и ходовой части автомобиля, изучение конструкции ее узлов, механизмов и агрегатов, как базовых элементов системы.

Для достижения поставленной цели описана трансмиссия и ходовая часть легкового автомобиля ГАЗ 3102. Дано иллюстрированное описание этих систем, а также посредством технического расчета найдены крутящий момент и частота вращения валов на выходе всех агрегатов трансмиссии.

1. Трансмиссия автомобиля Газ 3102

1.1 Краткая техническая характеристика автомобиля

Автомобиль ГАЗ 3102 "Волга" (см. рисунок 1.1) - пятиместный легковой автомобиль с передним продольным расположением двигателя. Кузов - несущей конструкции, цельнометаллический, сварной, типа седан. Маркировка автомобиля означает по ГОСТ Р 52051-2003 "Механические транспортные средства и прицепы. Классификация и определение": 31 - класс легковых автомобилей с рабочим объемом двигателя от1800 до 3499 см3; 02-порядковый номер модели. На автомобиль ГАЗ 3102 устанавливается двигатель ЗМЗ-4021 - бензиновый, четырехтактный, четырехцилиндровый, рядный, с верхним расположением распределительного вала. Система питания - карбюраторная. Краткие технические данные приведены по [1, Прил.1] в таблице 1.1

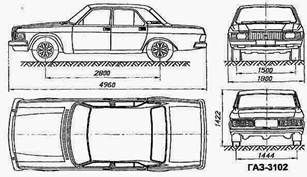

Рисунок 1.1 Автомобиль ГАЗ 3102

Таблица 1.1. Техническая характеристика автомобиля ГАЗ 3102

1.2 Назначение, устройство и работа трансмиссии

Трансмиссия трактора (автомобиля) объединяет агрегаты и механизмы, передающие крутящий момент двигателя ведущим колесам и изменяющие крутящий момент и частоту вращения по величине и направлению. Трансмиссия необходима по следующим причинам.

Частота вращения валов двигателей значительно выше, чем скорость вращения ведущих колес даже при движении на высоких скоростях.

Сопротивление движению автомобиля меняется непрерывно и в широких пределах. Это объясняется колебаниями удельного сопротивления почвы и загрузки рабочих органов машин, изменениями сопротивления качению колес и сцепления их с грунтом или дорогой, возникающими на пути движения подъемами и уклонами и т.д.

Соответственно этому требуется менять крутящий момент, подводимый к ведущим колесам, как для преодоления возросших сопротивлений, так и для более полного использования мощности двигателя, получения высокой производительности при наименьшем расходе топлива.

Двигатели внутреннего сгорания обладают весьма ограниченными свойствами саморегулирования - автоматического изменения крутящего момента и частоты вращения в зависимости от колебания внешних сопротивлений.

Этими причинами и обусловлена необходимость применения трансмиссий на тракторах и автомобилях. Трансмиссии подразделяются на следующие виды: механические, гидромеханические, гидрообъемные, электромеханические, ступенчатые, бесступенчатые и автоматические. Трансмиссия автомобиля ГАЗ 3102 относится к числу механических.

1.3 Сцепление

Сцепление (рисунок 1.2) автомобиляГАЗ-3102 - сухое, однодисковое. Состоит из следующих основных частей: ведущего диска, кожуха, нажимного диска, рычагов выключения сцепления, опорных вилок и пружин, ведомого диска в сборе.

На боковых поверхностях кожуха 14 имеются три прямоугольных окна, в которые входят выступы нажимного диска 9. Такое соединение обеспечивает передачу крутящего момента от кожуха на нажимной диск, а также центрирование и возможность осевого перемещения нажимного диска относительно кожуха. Нажимное усилие создается с помощью девяти двойных (наружной и внутренней) пружин, расположенных между кожухом и нажимным диском.

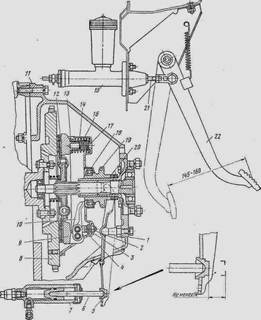

1-шаровая опора; 2-регулировочная гайка; 3, 16, 17-пружины; 4-опорная вилка; 5 - вилка выключения сцепления; 6 - толкатель; 7 - рабочий цилиндр; 8-маховик; 9 - нажимный диск; 10-рычаг выключения сцепления; 11 - картер; 12-ведомый диск; 13-теплоизолирующая шайба; 14-кожух; 15-главный цилиндр; 18-подшипник выключения сцепления; 19-муфта выключения сцепления; 20 - защитные поролоновые кольца; 21 - толкатель; 22 - педаль

Рисунок 1.2 Сцепление и привод выключателя сцепления

Рычаги выключения сцепления 10 располагаются в прорезях выступов нажимного диска и с помощью осей и игольчатых подшипников соединяются с нажимным диском и опорными вилками 4, которые шарнирно закреплены на кожухе посредством конических пружин 3 и сферических регулировочных гаек 2.

Ведомый диск сцепления (рисунок 1.3) имеет две фрикционные накладки 7, приклепанные независимо одна от другой к пластинчатым пружинам 8. При увеличении нажатия на нажимный диск пластинчатые пружины постепенно распрямляются, обеспечивая более плавное включение сцепления. Пластинчатые пружины 8 в свою очередь приклепаны к диску 6, который с помощью пальцев 10 соединен с диском 11.
