Трансмиссия и ходовая ГАЗ-3102

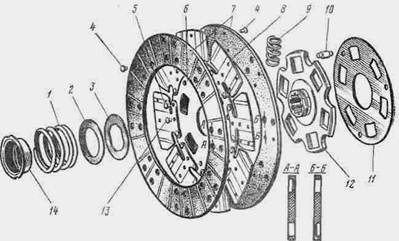

1 - пружина гасителя; 2-теплоизолирующая шайба; 3-фрикционная шайба; 4, 5 - заклепки; 5, 11 - диски; 7 - фрикционные накладки; 8 - пластинчатая пружина; 9 - пружина демпфера; 10 - палец; 12-ступица; 13-балансировочный грузик; 14 - упор

Рисунок 1.3 Ведомый диск сцепления

Цилиндрические демпферные пружины 9 расположен

ы одновременно в окнах ступицы 12 и дисков.6,11. При передаче крутящего момента от фрикционных накладок к ступице пружины сжимаются и обеспечивают плавную передачу крутящего момента от двигателя к. трансмиссии. Поворот фрикционных накладок с дисками относительно ступицы ограничен упором пальцев 10 в края U-образных вырезов.

Ведомый диск сцепления снабжен фрикционным гасителем крутильных колебаний, состоящим из фрикционной шайбы 3, сидящей на лысках ступицы 12 и зажатой между диском 6 и теплоизолирующей шайбой 2. Гашение колебаний происходит благодаря трению между этими деталями при повороте диска 6 с фрикционными накладками относительно ступицы. Постоянство усилия сжатия шайбы 2, а следовательно, и постоянство момента трения в гасителе обеспечивается пружиной 1, упирающейся в отбортовку упора 14, зафиксированного в канавке ступицы ведомого диска.

Наружный диаметр фрикционной накладки равен 225 мм, внутренний-150 мм, толщина накладки 3,5 мм. Размерность шлицев ступицы ведомого диска 4х23х29, число шлицев - 10.

В подшипник выключения сцепления и муфту подшипника заложены специальные смазки, не требующие замены в течение всего срока эксплуатации автомобиля.

Промывать подшипник выключения сцепления запрещается во избежание вымывания из него смазки.

Привод выключения сцепления гидравлический. Состоит из подвесной педали, главного цилиндра, трубопровода и рабочего цилиндра.

Расстояние от площадки педали до наклонной части пола (при снятом коврике) 185-200 мм. Положение педали регулируется изменением длины разрезного толкателя главного цилиндра.

Полный ход педали (включая и свободный ход), обеспечивающий выключение сцепления, 145-160 мм. Свободный ход 12-28 мм обеспечивается конструкцией и не регулируется.

Главный цилиндр привода выключения сцепления показан на рисунке 1.4 Пружина 6 постоянно отжимает поршень в крайнее заднее положение до упора в шайбу 15. Между головкой толкателя и сферической впадиной на поршне предусмотрен постоянный зазор 0,3 - 0,9 мм, за счет которого обеспечивается наличие гарантированного свободного хода педали выключения сцепления.

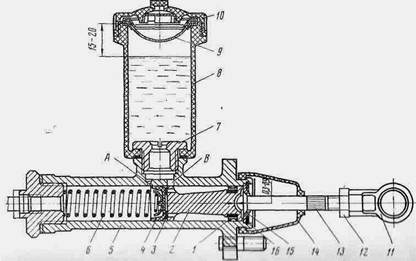

1 и 4 - манжеты; 2 - поршень; 3 - пластина; 5 - корпус; 6 - пружина; 7-штуцер; 8 - бачок; 9 - сетчатый фильтр; 10 - крышка; 11 - проушина; 12 - контргайка; 13 - толкатель; 14 - чехол; 15 - упорная шайба; 16 - стопорное кольцо; А - компенсационное отверстие; Б - перепускное отверстие

Рисунок 1.4 Главный цилиндр привода выключения сцепления

При нажатии на педаль, происходит перемещение поршня и перекрытие компенсационного отверстия А, после чего рабочая жидкость вытесняется из главного цилиндра и перемещает поршень и толкатель рабочего цилиндра, передавая усилие от педали на вилку выключения сцепления.

При плавном отпускании педали сцепления происходит падение давления в системе и возвращение вытесненной жидкости в главный цилиндр.

При резком отпускании педали жидкость, вытесняемая из системы в главный цилиндр, не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разряжение. Под его действием жидкость из питательного бачка через перепускное отверстие Б и отверстия в головке поршня проходит в полость перед головкой поршня, отодвигая при этом пружинную пластину 3 и сжимая края уплотнительной манжеты 4. В дальнейшем эта избыточная жидкость вытесняется через компенсационное отверстие обратно в питательный бачок.

Рабочий цилиндр привода выключения сцепления показан на рисунке 1.5 Пружина 1 постоянно отжимает поршень, толкатель и наружный конец вилки выключения сцепления в положение, при котором подшипник выключения сцепления с небольшим усилием упирается в концы рычагов выключения сцепления, и наружное кольцо подшипника вращается вместе с ними.

1-пружина; 2-корпус цилиндра; 3-поршень; 4-манжета; 5-стопорное кольцо; 6 - чехол; 7 - толкатель; 8 - клапан прокачки; 9 - резиновый колпачок

Рисунок 1.5. Рабочий цилиндр привода выключения сцепления

При изнашивании фрикционных накладок и перемещения в связи с этим концов рычагов выключения и сторону коробки передач через те же детали происходят перемещение поршня 3 и дополнительное сжатие пружины. Так как жесткость этой пружины небольшая, то поджатие подшипника к концам рычагов выключении увеличивается незначительно. Таким образом, компенсации износа фрикционных накладок происходит автоматически за счет смещения рабочей зоны поршня по длине рабочего цилиндра.

1.4 Коробка передач

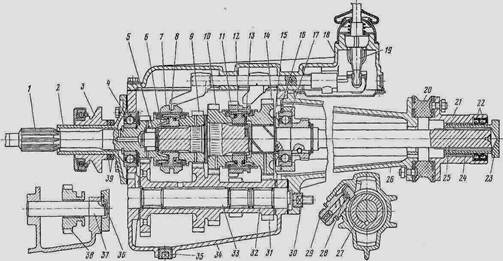

Коробка передач (рисунок 1.6) механическая четырехступенчатая - четыре передачи переднего хода и одна заднего.

Шестерня ведущего вала 1, а также шестерни I, II и III передач, сидящие на ведомом валу 25, находятся в постоянном зацеплении с шестернями промежуточного вала (блока шестерен) 31 и имеют косые зубья. Все передачи переднего хода снабжены инерционными синхронизаторами. Шестерни заднего хода - непостоянного зацепления, прямозубые, синхронизатора не имеют.

Включение передач переднего хода производится соединением двух скользящих муфт 7 и 11 со шлицевыми венцами на шестернях соответствующих передач, а включение заднего хода - введением промежуточной шестерни заднего хода 38 в зацепление с прямозубой шестерней промежуточного вала и с зубчатым венцом на муфте включения I и II передач.

Осевое перемещение шестерни II передачи 10 ограничивается буртом вала, а через ступицу шлицованной упорной шайбой 13, которая устанавливается в проточке ведомого вала таким образом, что ее шлицы располагаются против шлицов ведомого вала. Штифт с пружинкой, расположенные в отверстии во впадине шлиц ведомого вала, фиксируют шайбу в рабочем положении от поворота. Осевые перемещения шарикового подшипника 17, с которым жестко соединен ведомый вал, ограничиваются внутренним буртом удлинителя и стопорным кольцом 16, которое располагается одновременно в канавке на шарикоподшипнике и в канавке на удлинителе 26. Сталебаббитовый подшипник 24 в конце фланца удлинителя служит опорой скользящей вилки карданного вала, надетой на эвольвентные шлицы в задней части ведомого вала.

1-ведущий вал; 2-крышка подшипника ведущего вала; 3-муфта подшипника выключения сцепления; 4-задний подшипник ведущего вала; 5-роликовый подшипник; 6-стопорное кольцо; 7-муфта включения III и IV передач; 8-ступица муфты включения III и IV передач; 9-шестерняIII передачи; 10-шестерня II передачи; 11-муфта включения I и II передач; 12-ступица муфты включения I и II передач; 13-упорная шайба; 14-шестерня I передачи; 15-регулировочная шайба; 16-стопорное кольцо; 17-подшипник; 18-верхняя крышка коробки передач; 19-рычаг переключения передач; 20-соединительная муфта; 21-фланец удлинителя; 22-сальники; 23-ремонтная заглушка; 24-сталебаббитовый подшипник; 25-ведомый вал 26-удлинитель; 27-ведущая шестерня привода спидометра; 28-ведомая шестерня привода спидометра; 29-штуцер; 30-пробка; 31-блок шестерен; 32-игольчатый подшипник; 33-ось блока шестерен; 34-картер; 35-пробка маслосливного отверстия; 36-штифт; 37-ось промежуточной шестерни заднего хода; 38-промежуточная шестерня заднего хода; 39-поролоновые защитные кольца
