Стенд обкатки виброблоков машины ВПР

Поскольку полости шатунов, противоположные рабочим, постоянно соединены с напорной магистралью, подбойки после окончания рабочего цикла возвращаются в исходное положение.

На шатунах наружных подбоек размещаются пневмоцилиндры 27 с защелками 26. Защелки выполнены в виде вилок. При выдвижении штока пневмоцилиндра 27 защелка 26 поворачивается вокруг своей оси и, охватывая шток шатуна, входит в

пространство между рычагом 24 и корпусом цилиндра шатуна, ограничивая ход рычага 24 и величину разведения наружной подбойки. Это сокращает время сжатия подбоек при рабочем цикле и может применяться на определенных типах балласта и шпал. Эксцентриковый вал 16 установлен в центре станины 15 в подшипниках 17 и имеет на консолях шейки 10 и 12, на которых в подшипниках размещены шатуны. Шейки выполнены с эксцентриситетом 2,5мм, что развивает амплитуду колебания концов подбоек до 5мм. Для обеспечения равномерности вращения вала 16 и уменьшения динамической нагрузки на приводной двигатель при различном сопротивлении балласта на концах вала размещены два маховика 13. Один из маховиков через упругую втулочно-пальцевую муфту связан с приводным гидродвигателем 8. Наружный маховик огражден кожухом 9.

В подбивочных блоках предусмотрена принудительная система смазки подшипников вала 16 и нижних шарниров рычагов. Смазка шатунных подшипников и верхних шарниров рычагов осуществляется через пресс-масленки. Для смазки направляющих 22 предусмотрены фитильные масленки.

Подвижная рама 25 установлена на двух горизонтальных штангах 7, закрепленных на щеках 21 рамы машины при помощи конических пальцев 20 через резиновые втулки 19. Она может перемещаться на этих штангах перпендикулярно оси машины, что необходимо для обеспечения сдвижки пути, а также для работы в кривых.

Сдвиг подвижной рамы осуществляется гидроцилиндром 18. Подвижные рамы правой и левой стороны машины связаны между собой стяжками 6. Для надежного крепления подбивочного блока в поднятом (транспортном) положении предусмотрен транспортный запор 1. Он может управляться рычагом 3 из кабины машиниста или дистанционно при помощи пневмоцилиндра. Запор снабжен фиксатором 2 защелкнутого положения. Этот фиксатор нажимает на конечный выключатель 5 и при не полностью закрытом запоре зажигает на пульте в кабине машиниста сигнальную лампочку. Если же запор полностью вошел в свое гнездо и зафиксировался в нем, сигнальная лампочка не горит.

Проблема обкатки этого органа заключается в рабочем цикле данного агрегата. Рабочий цикл подбивочного блока состоит из нескольких циклов. Так как подбивочный блок состоит из нескольких агрегатов, то существует большая вероятность выхода его из строя.

Возможные неполадки подбивочных блоков:

1. утечки рабочей жидкости вследствие плохого соединения трубопроводов с агрегатами;

2. разрывы рукавов высокого давления из-за дефекта соединения гибкой части рукава с разъёмной частью;

3. разрывы металлических трубопроводов из-за дефектов в металле (раковины и прочие дефекты металла);

4. заклинивание механизма опускания подбивочного блока вследствие изгиба штока гидроцилиндра опускания рабочего органа;

5. выпадение подбоек из гнезд;

6. расшатывание соединений гидроцилиндров из-за быстрого износа пальцев;

7. нагрев подшипниковых узлов;

8. заклинивание подшипников;

9. дефекты уплотнений элементов гидросистемы;

10. дефекты креплений рамы подбивочного блока к раме машины;

11. наличие трещин на раме подбивочных блоков.

Чтобы обкатать подбивочный блок и выявить все возможные неполадки, с целью их дальнейшего устранения необходимо иметь соответствующее оборудование.

В настоящее время, стендов для обкатки подбивочных блоков крайне мало. Поэтому темой данного дипломного проекта выбрана разработка стенда для обкатки подбивочных блоков путевых машин после ремонта.

1.2 Обзор вариантов разрабатываемого стенда

Для улучшения качества обкатки подбивочных блоков прошедших ремонт, вводится наличие шпал, что соответствует реальному режиму работы машин. Вследствие этого заменяем четыре емкости со щебнем на одну. Шпалы закреплены на рельсах и представляют собой рубку рельсошпальной решётки. Для снижения веса конструкции выбраны деревянные шпалы. Выбранная схема представлена на рисунке 3.

Рисунок 3- Схема ёмкости со щебнем и вырубки РШР

Возможен вариант замены шпал на их более лёгкий и удобный аналог, например металлические прямоугольные пластины, размером 220х2800 мм.

С одной стороны такой вариант более предпочтителен, но он может не создать необходимой степени уплотнения балласта под шпалой. Для наиболее быстрой смены ёмкости предлагается производить замену ёмкости со щебнем непосредственно под рельсошпальной решёткой путём откатывания её в сторону и постановки на место ёмкости со старым щебнем аналогичной ёмкости, только со свежим щебнем.

А так как у нас одна ёмкость, а не четыре, то время работы по излечению старого щебня из стенда и замены его на новый, значительно сокращается.

Предлагается несколько вариантов замены ёмкостей:

вариант I представлен на рисунке 4;

вариант II представлен на рисунке 5;

вариант III представлен на рисунке 6;

вариант IV представлен на рисунке 7.

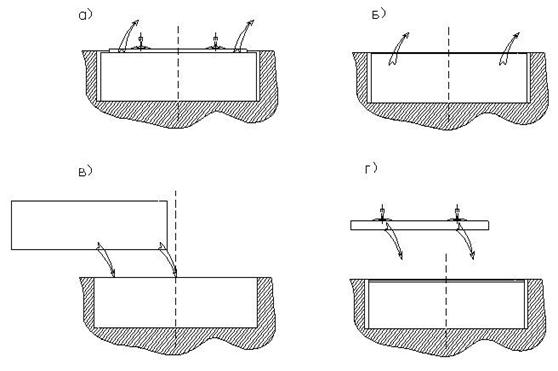

а) Снятие РШР; б) Выемка емкости со старым щебнем; в) Установка в стенд емкости со свежим щебнем; г) Установка РШР

Рисунок 4 - Схема замены ёмкости со щебнем путём снятия РШР

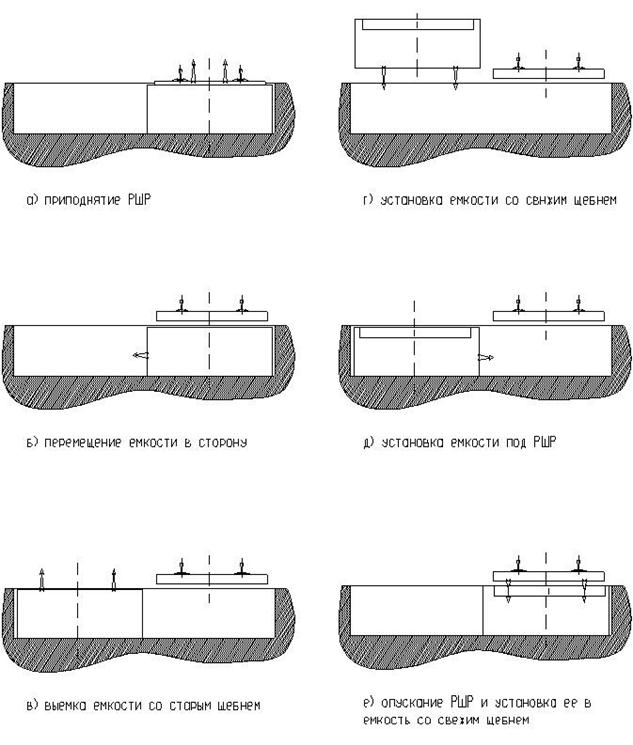

Рисунок 5- Схема замены ёмкости путём смещения, без снятия РШР

Рисунок 6- Схема замены ёмкостей со щебнем при наличии в стенде сразу двух емкостей и без снятия РШР

Рисунок 7- Схема замены ёмкостей со щебнем при наличии в стенде пространства под шпалы

Имеется масса вариантов осуществления перемещения ёмкостей под рельсошпальную решетку с целью замены старого щебня на новый. К примеру можно использовать лебёдку, гидравлическую систему, так же возможен вариант применения цепной передачи. Возможные варианты представлены на рисунках 8.1- 8.3.

Рисунок 8.1- Схема перемещения ёмкостей при помощи лебёдки

Такой способ перемещения ёмкостей прост и надёжен, пожалуй, единственным его недостатком является то, что приходится постоянно перецеплять лебёдку от одной ёмкости к другой.

Рисунок 8.2- схема перемещения ёмкости с помощью гидроцилиндра

Преимуществом данного способа является возможность перемещения ёмкости как в одну сторону, так и в другую. Недостатком являются лишь большие размеры гидроцилиндра и увеличенные габариты.
