Стенд обкатки виброблоков машины ВПР

При повышении давления в поршневой полости цилиндра, жидкость идет по схеме, приведенной на рисунке 19.

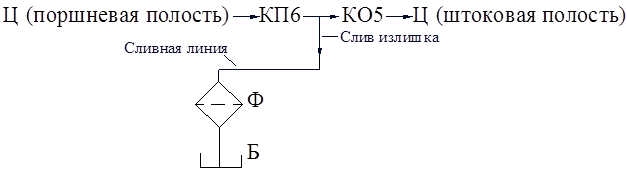

Рисунок 19 – схема движения РЖ при реактивных перегрузках в поршневой полости гидроцилиндра

При повышении давления в штоковой полости цилиндра, жидкость идет по схеме, приведенной на рисунке 20.

ht=204 src="images/referats/21417/image099.png">Рисунок 20 – схема движения РЖ при реактивных перегрузках в штоковой полости гидроцилиндра

В сливную линию перед блоком фильтров включён теплообменный аппарат АТ, предназначенный для охлаждения рабочей жидкости.

Перед АТ установлен термостат ТС, автоматически направляющего жидкость через теплообменник или в обход его в зависимости от ее температуры.

Для контроля давления в напорных и сливных линиях включены манометры МН1, МН2. Температуру РЖ показывает термометр Т в баке Б. Непрерывная фильтрация РЖ обеспечивается полнопоточным фильтром Ф.

2.3.1 Выбор комплектующих

2.3.1.1 Выбор гидроцилиндра

Гидроцилиндр предназначен для подъема решетки . Резьба на корпусе позволяет закрепить гидроцилиндр и использовать его в качестве силового органа. Гидравлический возврат штока позволяет быстро вернуть шток в исходное положение, сокращая рабочий цикл.

Сила на штоке гидроцилиндра:

(20)

где: -сила на штоке гидроцилиндра; - сила тяжести рельсошпальной решётки; - количества гидроцилиндров, =4;

Определение силы тяжести РШР

(21)

Н

Н

По ходу штока и силе на штоке выбран гидроцилиндр ГЦО-50х25х320

Определение минимального давления в гидроцилиндре, необходимого для поднятия рельсошпальной решётки:

, (22)

.

Скорость подъема решетки принята равной 0,15 м/с.

2.3.1.2 Определение мощности привода гидронасоса

Мощность привода определяем по мощности на рабочем органе

(23)

С учётом потерь мощности гидросистемы, по ГОСТ 19523-81, выбран асинхронный электродвигатель 4А80В2:

Мощность- кВт

Синхронная частота вращения- об/мин. (25 об/с)

Технические характеристики двигателя сведены в таблицу 2.

Таблица 2 – Технические характеристики электродвигателя 4А80В2

2.3.1.3 Определение расхода жидкости

(24)

где: - количество одновременно работающих гидроцилиндров, ; - площадь поршня гидроцилиндра; - скорость выдвижения штока гидроцилиндра, .

(25)

м2

м3/с

2.3.1.4 Определение рабочего объёма насоса

, (26)

где: - расход рабочей жидкости

- частота вращения привода гидронасоса

Выбран насос аксиально-поршневой с наклонным блоком цилиндров не регулируемый, марки 310.56:

Технические характеристики выбранного насоса сведены в таблицу 3.

Таблица 3 – Характеристики аксиально–поршневого насоса 310.56
