Автоматические тормоза подвижного состава

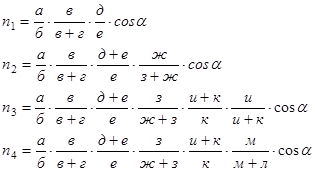

На основании равенства моментов сил относительно того или иного шарнира запишем:

Для 1-й колодки:

;

;

Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на первую тормозную колодку:

Для 2-й колодки:

;

;

Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на вторую тормозную колодку:

;

Для 3-й колодки:

;

Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на третью тормозную колодку:

;

Для 4-й колодки:

;

Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на четвёртую тормозную колодку:

;

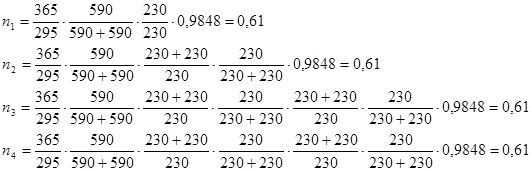

где - коэффициент силовых потерь рычажной передачи. Принимаем

;

- передаточное число к первой тормозной колодке;

- угол подвеса колодки, cos=0,9848

По изложенной выше методике определяют передаточное число для каждой отдельной колодки. Необходимо убедиться в том, что передаточные числа для каждой тормозной колодки в одной рычажной передачи одинаковы.
