Автоматические тормоза подвижного состава

где - основное удельное сопротивление движению состава, Н/Кн;

- удельное сопротивление движению локомотива на холостом ходу (выбеге), Н/кН.

"images/referats/21441/image171.png">Н/кН

Удельное сопротивление движению локомотива на холостом ходу (выбеге) на бесстыковом пути:

км/ч, Н/кН

Основное удельное сопротивление движению грузового состава в Н/кН определяется по формуле:

где - основное удельное сопротивление движению восьмиосных, четырёхосных и других типов вагонов, Н/Кн;

- вес соответствующей группы вагонов, тс.

Н/кН

Основное удельное сопротивление движению четырёхосных вагонов в составе на различных буксовых подшипниках в Н/кН определяется по формуле:

где - основное удельное сопротивление движению четырёхосных вагонов на подшипниках скольжения и качения соответственно, Н\кН;

- доли в составе четырёхосных вагонов на подшипниках скольжения и качения соответственно, (берётся из задания; ).

Н/кН

Основное удельное сопротивление движению гружёных четырёхосных вагонов в Н/кН на подшипниках скольжения на бесстыковом пути:

где - нагрузка, передаваемая от колёсной пары на рельсы четырёхосного вагона, тс.

Н/кН

Основное удельное сопротивление движению гружёных четырёхосных вагонов в Н/кН на роликовых подшипниках на бесстыковом пути:

Н/кН

Основное удельное сопротивление движению гружёных восьмиосных вагонов в Н/кН на роликовых подшипниках на бесстыковом пути:

где - нагрузка, передаваемая от колёсной пары на рельсы восьмиосного вагона, тс.

Н/кН

Подготовительный тормозной путь:

Для уклона i = -90/00

Для уклона i = -200/00

Действительный путь торможения:

Для уклона i = -90/00

Для уклона i = -200/00

Расчёт тормозного пути поезда при торможении со скорости V=100 км/ч и остановке на уклонах i = -9 0/00, i = - 20 0/00 приведён в таблицах 1 и 2 соответственно.

3.2 Расчет времени торможения поезда и его замедления

Для оценки эффективности действия тормоза используется величина среднего замедления , реализованная при торможении и определяемая из сохранения энергии для движущегося в тормозном режиме поезда

Для уклона i = -90/00

Для уклона i = -200/00

Таким образом, величина среднего замедления представляет собой удельную кинетическую энергию поезда, которая гасится его тормозной системы на единице длины тормозного пути.

Время торможения поезда представляет собой сумму времени подготовки тормоза к действию и действительного времени торможения , т.е.

,

Результаты подсчета значений замедления и времени торможения поезда для двух уклонов сводим в таблицы 3,4. Действительное время торможения поезда определяется сложением поочередно интервалов времени для каждого интервала скоростей начиная с минимальной (остановочной) и до максимальной (начало торможения) скоростей, и заносятся в соответствующие столбцы таблицы. Затем, складываются действительные времена торможения с подготовительными для данной скорости движения, получают величину времени торможения поезда.

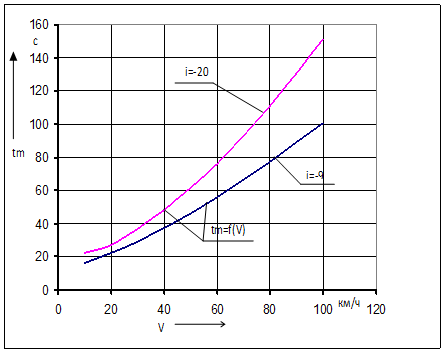

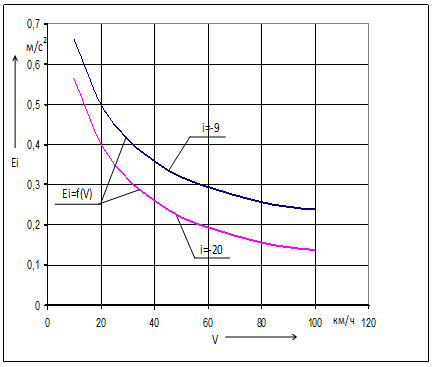

По данным таблиц строим графики и .

Заключение

В работе был выполнен расчёт колодочного тормоза, расчёт обеспеченности тормозными средствами поезда и проведена оценка эффективности работы тормозной системы поезда. Допустимая сила нажатия тормозной колодки Кдоп = 27,575 кН; расчётная сила нажатия Кр = 25,44 кН; передаточное число тормозной рычажной передачи n = 9,76; диаметр тормозного цилиндра dтц=400мм; при уклоне i=-90/00 тормозной коэффициент ,тормозной путь поезда SТ =1786,31м; при уклоне i = -20 0/00 тормозной коэффициент ,тормозной путь поезда SТ =2763,6м. Полученные результаты соответствуют стандартам и тормозным нормативам.
