Определение фактических навигационных элементов на контрольном этапе

Существует несколько способов определения УС глазомерно.

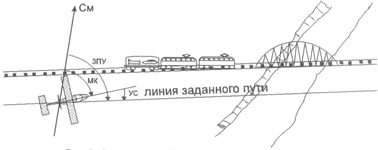

1. По линейному ориентиру

Этот способ применяется, если полет выполняется вблизи и вдоль линейного ориентира. Для этого подбирается такой курс, при котором самолет перемещался бы параллельно линейном

у ориентиру.

УС = ЗМПУ - МК

где МК - средний подобранный курс;

ЗМПУ - заданный магнитно-путевой угол (снимается с карты).

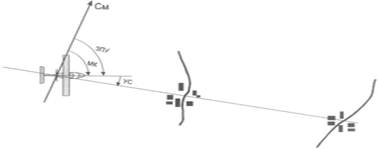

2. По створу ориентиров

УС этим способом определяется как разность между направлением створа двух - трех ориентиров, имеющихся на линии заданного пути, и средним курсом полета, обеспечивающим полет вдоль створа ориентиров или параллельно ему.

УС = ЗМПУ - МК

где МК - средний подобранный курс.

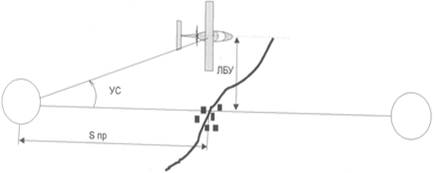

3. По боковому уклонению от контрольного ориентира УС этим способом определяется в тех случаях, когда полет от ориентира выполняется с курсом, равным ЗПУ.

УС = ЛБУ/Snp*60,

где ЛБУ - линейное боковое уклонение от контрольного ориентира;

Snp - пройденное расстояние от контрольного ориентира. Знак УС определяется стороной ЛБУ.

УС можно определить "на глаз" или с помощью навигационного транспортира.

4. Подбором курса

Если пилот убедился, что нет смещения самолета относительно линии пути, произвести отсчет магнитного курса. При этом

УС = ЗМПУ - МК

где МК - средний подобранный курс.

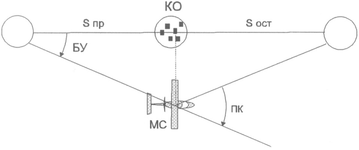

ОПРЕДЕЛЕНИЕ ПОПРАВКИ в КУРС (ПК) у контрольного ориентира (КО) по величине бокового уклонения (БУ) (рис.9)

Socm = 2 Snp, то ПК = 1,5 БУ Socm = Snp, то ПК = 2 БУ Socm = 0,5 Snp, то ПК = 3 БУ

Угол сноса (УС) в зависимости от навигационной обстановки и навигационного оборудования самолета также определяется:

измерением с помощью визира;

измерением с помощью радиотехнических средств;

по известному среднему курсу и фактической линии пути, проложенной на карте;

Способы измерения угла сноса с помощью визира могут быть следующие:

“по бегу земли”;

обратным визированием;

визированием вперед под углом 45°;

по боковой визирной точке.

-Измерение угла сноса по “бегу земли” (визирных точек)

Для измерения угла сноса визир устанавливается на курсовой угол 180°, вертикальный угол визира на 0° (петелька в поле зрения — на деление 0°), пузырек уровня приводится в центр перекрестия сетки визира.

Окуляр визира устанавливается на необходимую для штурмана резкость изображения.

После указанных установок на визире и пяте штурманом подается летчику команда “Промер”.

Летчик обязан установить заданный режим полета (курс, скорость и высоту) с максимально возможной точностью.

Промер угла сноса производится после того, как летчик установит заданный режим полета и компас успокоится. Наблюдая через визир за местностью, добиваются поворотом трубы визира, чтобы визирные точки перемещались параллельно курсовой черте, после чего замечается показание компаса, а затем показание шкалы сноса.

Таких измерений требуется произвести не менее трех. Чем больше будет разница в отсчетах, тем больше следует произвести измерений. Возможная ошибка данного способа при многократном измерении угла сноса 1—2°.

Данный способ применяется на бреющем полете, на малых и средних высотах до 800 м.

-Измерение угла сноса обратным визированием

Для измерения угла сноса обратным визированием необходимо установить визир так, чтобы подвижная призма была обращена в хвост самолета, затем, вращая барабан вертикальных углов, устанавливают петельку на нуль. Визир держат в таком положении, чтобы пузырек уровня находился в центре поля зрения. Летчик при промере должен строго сохранять заданный режим полета и курс.

Штурман, держа визир в строго отвесном положении, наблюдает за местностью и ожидает, когда через пузырек визира пройдет какая-либо заметная визирная точка. Затем он следит за ней, не вращая визира в пяте. Когда визирная точка удалится от вертикали, штурман быстрым поворотом визира в пяте добивается такого положения, чтобы визирная точка оказалась на курсовой черте.

В этот момент штурман замечает показание компаса и отсчитывает угол сноса по шкале на пяте визира.

Практически бывает достаточным при средних высотах визирование выполнять под вертикальным углом 40—50°, при больших высотах — под вертикальным углом 25—35°.

Для получения более точных результатов визирование одной точки производят два раза: первый раз под углом 20—30° при средних высотах и под углом 15—20° при больших высотах; второй раз под углом 40—50° при средних высотах и под углом 25 -35° при больших высотах.

Измерение угла сноса повторяется несколько раз, после чего берется среднее значение угла сноса и средний курс во время промера.

В тех случаях, когда возможно произвести только однократный промер, угол сноса определяют уточненным способом. Этот способ заключается в том, что в момент выбора визирной точки под самолетом приступают к определению среднего курса самолета.

В момент максимального удаления визирной точки отсчитывают курс и угол сноса. К измеренному углу сноса алгебраически прибавляют поправку, равную разности между последним отсчетом курса и средним курсом.

Пример. Магнитный курс во время отсчета угла сноса равен 95°. Средний магнитный курс во время промера равен 97°. Измеренный угол сноса + 8°. Найти правильное значение угла сноса.

Решение. 95°—97° = —2°;

УС = +8° + (—2°) = +6°.

-Измерение угла сноса визированием вперед

Определение угла сноса визированием вперед заключается в том, что под некоторым вертикальным углом, при курсовом угле визира 0° (подвижная призма обращена вперед), выбирается впереди самолета на линии курса визирная точка и в момент прихода ее на траверс к линии курса определяется боковое уклонение.

Угол сноса рассчитывается по формуле:

УС = БУ / tg ВУ

где БУ — боковое уклонение визирной точки на траверсе к линии курса;

ВУ — вертикальный угол визирования.

Боковое уклонение выбранной визирной точки определяется по градусным делениям поперечной черты визира.

При вертикальном угле 45° угол сноса равняется боковому уклонению, при ВУ = 26°,5, УС = 2 БУ, при ВУ = 63°,5 УС.= 0,5 БУ. Знак угла сноса определяется по стороне бокового уклонения визирной точки.

Рассмотрим порядок работы экипажа при промере угла сноса этим способом.

После команды штурмана "Промер" летчик выдерживает с максимальной точностью режим полета. Штурман, установив визир на курсовой угол 0° и вертикальный угол 45° (26°,5 или 63°,5), приступает к выбору визирной точки. Визирная точка должна пройти через центр пузырька уровня. Зафиксировав визирную точку в центре пузырька уровня, в дальнейшем барабаном вертикальных углов удерживает ее в передней части поля зрения прицела. Когда петелька придет на 0°, штурман прекращает вращение барабана вертикальных углов и в момент пересечения визирной точкой поперечной черты читает боковое уклонение и курс самолета.
