Определение фактических навигационных элементов на контрольном этапе

Путевую скорость в полёте можно определить одним из следующих способов:

-по времени пролета известного расстояния;

-по высоте полета и времени пробега визирной точкой известного вертикального угла;

-двухкратным пеленгованием боковой визирной точки;

-при помощи ветрочета по известному ветру;

-при помощи навигационной линейки по известному ветру.

Для определения путевой ск

орости по времени пролета известного расстояния необходимо отметить время пролета каких-либо двух ориентиров. Измерив по карте расстояние между ними, легко определить путевую скорость по формуле

W = S / t.

При определении путевой скорости по высоте полета и времени пробега визирной точкой известного вертикального угла пройденный самолетом путь за время визирования будет равен высоте полета или определенной ее части. Обычно берут либо угол, равный 45°, при котором пройденный самолетом путь (база) равен высоте полета, либо угол, равный 26°,5, при котором база равна половине высоты.

Зная истинную высоту полета, легко вычислить путевую скорость по формуле

W = H*3600 / t,

где H — истинная высота полета в метрах;

t — время пролета базы в секундах.

Порядок определения путевой скорости по времени прохождения визирной точкой базы, равной половине высоты полета, с помощью счетного приспособления визира АБ-52 следующий:

ориентировать продольные линии сетки поля зрения визира по бегу земных ориентиров;

наблюдая через окуляр, определить по секундомеру время прохождения ориентиром базы визира;

на счетном приспособлении совместить деление, соответствующее найденному по секундомеру времени (в секундах), с делением, соответствующим истинной высоте полета в метрах, и против индекса “W км/час” прочесть путевую скорость.

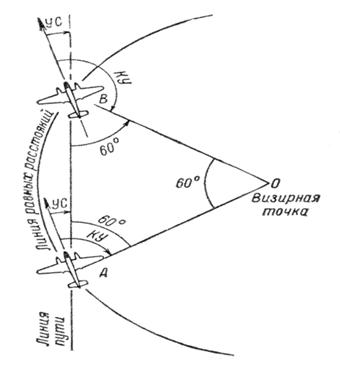

Для определения путевой скорости двухкратным пеленгованием боковой визирной точки при курсовом угле 60° + УС с правого борта или 300° + УС с левого борта выбирают визирную точку на вертикальном угле не менее 60°. В момент прихода ее в центр пузырька пускают секундомер и останавливают его в момент вторичного прихода визирной точки на тот же вертикальный угол. Пройденное самолетом расстояние АВ будет равняться дистанции до ориентира в момент пуска или остановки секундомер. Дистанцию можно определить по высоте и вертикальному углу.

Зная пройденное самолетом расстояние между двумя визированиями боковой точки под равными вертикальными углами и время пролета его, легко на навигационной линейке определить путевую скорость. Данный способ применяется при полетах на большой высоте, ночью и при полетах над морем при видимости береговой черты.

В лётной практике необходимо уметь рассчитывать навигационные элементы в уме. Это позволяет не только быстро получать приближенные результаты, но и исключать грубые ошибки в инструментальных расчётах.

Путевую скорость можно подсчитать в уме следующими способами:

1.По расстоянию, пройденному за 1 минуту.

Пример. 5 = 88 км; / = 11 мин. Определить путевую скорость. Решение. Находим расстояние, пройденное ВС за 1 мин: =88: 11=8 км. Определяем путевую скорость: № = 8-60 = 480 км/ч.

2. Умножением пройденного расстояния на время полета, выраженное в долях часа. Этот способ применяют, если время полета в минутах кратно 60. При этом нужно знать, какую долю часа составляют 1, 2 и т. д. минуты:

Число минут . 1 2 3 4 5 6 10 12 15 20 30 Доля часа 1/60 1/30 1/20 1/15 1/12 1/10 1/6 1/5 1/4 1/3 1/2

Пример. 5 = 90 км; ( = 12 мии. Определить W.

Решение. 1. Находим, какую долю часа составляет пройденное время; 12 мин составляет 1/5 ч. 2. Определяем №=90-5 = 450 км/ч.

3. Учетом продольной составляющей ветра. В основу данного способа положено использование продольной составляющей ветра. Однако определить ее непосредственно экипаж не может. Но нетрудно найти боковую составляющую. Поэтому этот способ реализуется в тех случаях, когда на маршруте полета имеются изломы, близкие к 90°. Очевидно, что боковая составляющая, найденная перед ППМ, после разворота на 90° становится продольной и ею можно воспользоваться для определения W в данном направлении полета. Тогда W =V± Un. При этом влияние Un на W оценивают в зависимости от направления ее действия.

Пример. К„ = 420 км/ч; ЗМПУ, = 30°; УС= +5°; ЗМПУ2 = 120°. Определить W для ЗМПУо=120°.

Решение. 1. Находим коэффициент К= Кп/60 = 420/60 = 7.

2. Определяем боковую составляющую ветра: Uэ= К-УС = 7-5 = 35 км/ч.

3. Рассчитываем W. Из условий примера видно, что Uэ действует в левый борт ВС. Следовательно, при полете с ЗМПУ=120°С„ будет попутной. Поэтому W = V«+Uэ = 420 + 35 = 455 км/ч.

5. Определение ветра в полёте

Одним из основных метеорологических элементов, учитываемых в самолетовождении, является ветер. Он оказывает существенное влияние на ВС как в полете, так и при взлете и посадке. От направления и скорости ветра зависят безопасность взлета и посадки, длина разбега и пробега ВС, время полета по маршруту и расход топлива.

Для определения направления и скорости ветра в полёте необходимо:

1.Определить фактический путевой угол/ФМПУ/

2.Измерить угол сноса фактический/УСф/ и путевую скорость/W/

С целью вывода расчётных формул рассмотрим НТС.

Из приведённого рисунка следует:

1. δн=ФМПУ+/±α/ δ=ФМПУ+ /±α/ ±180ۨ

где α-угол заключённый между продолжением вектора /U/ и ЛФП.

2.Из точки /А/ НТС опустим перпендикуляр /h/ и получим два треугольника 1 и 2. 3.Из треугольника 1 имеем:

h=V×sinУСф

Из треугольника 2 имеем: tgα=h÷ΔU где ΔU=W-Vu→=Uэ-эквивалентный ветер. Uэ-это условный ветер, направление которого всегда совпадает с направлением ЛЗП и создаёт такую же путевую скорость как фактический ветер.

4.Перепишем полученное выражение в виде:

Vu×sinУСф÷ΔU×tgα или tgα÷Vu=sinУСф÷ΔU

5.Полученное уравнение решим с помощью НЛ-10

α-измеряется от 0ۨ до 90ۨ и имеет тот же знак что и УСф.

6.Скорость ветра определим из соотношений:

h=Vu×sinУСф и h=U×sinα отсюда: sinУСф÷U=sinα÷Vu

Это уравнение решим на НЛ-10.

7.Для определения метеорологического направления ветра используем формулу:

а) δ=ФМПУ+/±α/±180ۨ

эта формула используется при попутно-боковом ветре /W>Vu/

б) при встречно-боковом ветре /W<Vu/используется формула:

δ=ФМПУ-/±α/

Пример. Дано:ФМПУ=50, УСф=-6, W=200км/ч, Vu=180км/ч

Решение:1.определяем ΔU. ΔU=W-Vu=200-180=+20км/ч (знак + показывает на то ,что ветер попутно-боковой, /-/-встречно-боковой)

2. На НЛ-10 определяем α и U

3. δ=ФМПУ+/±α/±180ۨ ветер попутно-боковой δ=50ۨ+/-43ۨ/±180ۨ=187ۨ

Заключение
