Ходовая часть. Балансирующая подвеска ЗИЛ 131

1. Ходовая часть

Ходовую часть автомобиля составляют: передняя и задняя подвески, ступицы колес и колеса с шинами. Механизмы и детали ходовой части связывают колеса с кузовом, обеспечивают восприятие всех действующих сил между колесами и кузовом и снижают динамические нагрузки, передаваемые от колес кузову при движении автомобиля по неровным дорогам.

К ходовой части авто

мобиля относится рама, оси, детали узлов подвески, колёса и шины.

1.1 Устройство рамы

Рама (рис.1) представляет собой несущую систему балочной конструкции и изготовлена из двух продольных и нескольких поперечных балок. На ней закреплены все основные агрегаты и узлы. Балки корытообразного сечения штампуют из стали. Продольные балки в средней, наиболее нагруженной части имеют большее сечение. Продольные и поперечные балки соединены заклёпками, а для увеличения жёсткости рамы установлены косынки и угольники. Для крепления узлов и агрегатов на раме имеются кронштейны, к которым крепятся крылья, подножки, топливный бак, рессоры, передний буфер, буксирные крюки и буксирное приспособление сзади.

Рис. 1. Рама

1 – продольная балка (лонжерон); 2 – поперечная балка; 3 – буксирное устройство; 4 – передняя поперечная балка (установка двигателя); 5 – буфер; 6 – буксировочные крюки.

1.2 Устройство передней оси

На грузовых автомобилях передняя ось изготовлена в виде двутавровой балки с отогнутыми вверх концами (рис.2). На концах оси к проушинам шкворнями закреплены шарнирно-поворотные цапфы. Шкворень закреплён в проушинах оси неподвижно коническим стопорным штифтом с гайкой. Поворотные цапфы имеют по две проушины с бронзовыми втулками и свободно поворачиваются на шкворне. Для облегчения поворота цапфы между её проушиной и концом оси установлен опорный подшипник. На оси цапф на двух конических роликовых подшипниках установлена ступица колеса. Шкворни поворотных цапф имеют продольный и поперечный наклон, благодаря чему облегчается управление автомобилем, так как при движении колёса стремятся занять такое положение, которое соответствует движению по прямой.

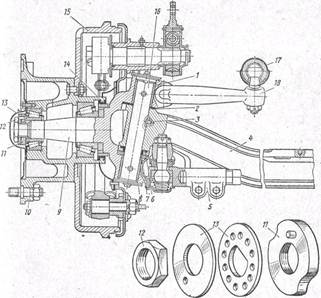

Рис. 2. Передний мост автомобиля ЗИЛ-131

1 и 8 — втулки шкворня; 2 — регулировочные прокладки; 3 — клиновой болт; 4 — балка моста; 5 —.поперечная рулевая тяга; 6 и 7 — шайбы опорного подшипника; 9 — поворотная цапфа; 10 —"ступица колеса; 11 — регулировочная гайка; 12 — контргайка; 13 — замочное кольцо и шайба; 14 — сальник; 15 — тормозной барабан; 16 — шкворень; 17 — продольная рулевая тяга; 18 — поворотный рычаг

1.3 Устройство задней оси

Задней осью у автомобилей служит картер главной передачи с кожухами полуосей. Картер заднего моста в автомобиле ЗИЛ – 131 отлит из ковкого чугуна, а у ГАЗ – 53А – выштампован из стали. В автомобиле КамАЗ картеры среднего и заднего мостов сварены из стальных штампованных кожухов, к которым приварены крышки картеров, фланцы для крепления главных передач и суппортов тормозных механизмов, цапфы ступиц колёс, кронштейны для крепления реактивных штанг и опоры рессор. Ступицы передних колёс рассматриваемых автомобилей установлены на двух конических роликовых подшипниках и крепятся гайкой, которая затем шплинтуется или стопорится и закрывается колпаком.

Ступицы задних колёс устанавливают на двух роликовых конических подшипниках и крепятся гайкой, которая стопорится и удерживается контрогайкой. На ступице колёс автомобилей КамАЗ имеются пять спиц, равномерно расположенных по окружности. Концы спиц заканчиваются коническими опорами, предназначенными для посадки конической поверхности обода колеса.

1.4 Устройство автомобильной подвески

Передняя подвеска состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами. Задняя подвеска автомобилей ЗИЛ – 131 и ГАЗ – 53А состоит из двух продольных полуэллиптических рессор с дополнительными рессорами. Рессоры служат для смягчения толчков при наезде на различные неровности дороги. На грузовые автомобили устанавливают листовые рессоры, которые состоят из пакета упругих стальных полос различной длины. На передних концах рессор автомобиля ЗИЛ – 131 прикреплены съёмные подушки, которыми рессоры закреплены к раме с помощью пальцев. Задние концы рессор опираются на съёмную подушку и при изменении длины скользят по ней (рис3).

Рессоры автомобиля ГАЗ – 53А закреплены к раме кронштейнами с резиновыми подушками. Концы рессор с подушками зажаты в кронштейнах рамы. Удлинение рессор при их прогибе происходит за счёт задних концов, так как передние концы рессор упираются в дополнительные резиновые подушки. Рессоры прикреплены к кожухам ведущих мостов или к оси стремянками. Листы в рессорах автомобиля ГАЗ – 53А крепятся и центрируются стяжными болтами, а чтобы не происходило бокового смещения, листы закреплены хомутиками.

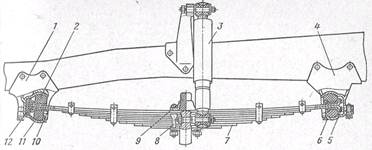

Рис. 3 Передняя подвеска автомобиля ЗИЛ – 131

1 – кронштейн; 2 – резиновая опора; 3 – амортизатор; 4 – кронштейн; 5 – чашка; 6 – крышка; 7 – листовая рессора; 8 – стремяночный болт; 9 – резиновый буфер;; 10 – чашка; 11 - резиновая опора; 12 – торцовая резиновая опора.

У автомобилей ЗИЛ – 131 и КамАЗ вместо стяжного болта в листах рессор выштампованы продольные выступы и углубления, которые препятствуют смещению листов рессор во время работы.

Кроме основных задних рессор, на автомобилях ЗИЛ – 131 и ГАЗ - 53А установлены дополнительные рессоры, которые закреплены вместе с основной рессорой стремянками, а концы находятся против полок опорных кронштейнов. В разгруженном автомобиле дополнительные рессоры не работают, а при нагрузке, упираясь концами в кронштейны, несут нагрузку вместе с основными рессорами. В листовой рессоре между её отдельными листами возникает трение. Чтобы уменьшить величину этого трения, поверхность листов рессор смазывают графитной мазью. Пальцы рессор смазывают смазкой УС – 1 только в том случае, если втулки металлические. Резиновые втулки не смазывают.

Задняя подвеска автомобиля ЗИЛ 131 (рис. 4) балансирная на двух продольных полуэллиптических рессорах.

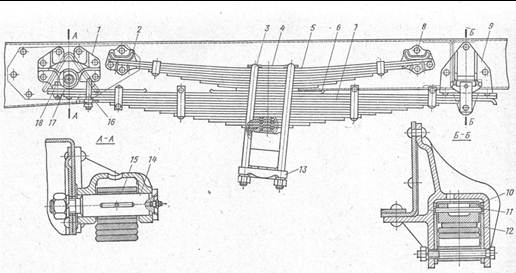

Рис. 4 Задняя подвеска грузового автомобиля ЗИЛ-131

1,2,8, 9 – кронштейн; 3 – рессорная стремянка; 4, 7 – листовая рессора; 5, 6 – подрессорник; 10 – сухарь; 11 – палец сухаря; 12 – вкладыш; 13 – накладка; 15 – втулка; 16 – стремянка; 17 – прокладка; 18 – съемное ушко.

Подвеска выполненная из двух продольных полуэллиптических листовых рессор 7 и двух подрессорников 5. Подрессорник размещен сверху основной рессоры и совместно с ней прикреплен к балке заднего моста с помощью рессорных стремянок 3 и накладок 4 и 13. Между основной рессорой и подрессорником установлен промежуточный лист 6. Для передачи нагрузки на подрессорник к раме приклепаны кронштейны 2 и 8. Передний конец основной рессоры неподвижный. Он прикреплен к раме в кронштейне 1 с помощью съемного ушка 18 и гладкого шарнира, состоящего из пальца 14 и втулки 15, которая запрессована в ушко. Ушко 18 закреплено на коренном листе, на прокладке 17 двумя болтами и стремянкой 16. Задний конец рессоры скользящий, он свободно установлен в кронштейне 9, приклепанном к раме, и опирается на сухарь 10. К заднему концу рессоры приклепана накладка, предохраняющая от износа коренной лист. Для предохранения от износа стенок кронштейна на пальце 11 сухаря установлены вкладыши 12.
