Тормозные пневмосистемы тракторов

Далее диафрагма, продолжая опускаться, отрывается от выпускного клапана 13, что дает возможность сжатому воздуху выйти из канала управления и соединительной магистрали в атмосферу через выпускное окно В. В результате этого срабатывает воздухораспределитель прицепа, подавая при этом сжатый воздух к тормозным камерам колесных тормозов прицепа для обеспечения торможения.

В случае разрыва сцепк

и трактора с прицепом и рассоединения пневматической магистрали также срабатывает воздухораспределитель, и прицеп автоматически затормаживается.

При подтормаживании, когда педаль тормоза перемещается лишь на часть своего хода, соответственно уменьшается ослабление сжатия уравновешивающей пружины 18. В этом случае также диафрагма 17 опускается, выпускной клапан 13 открывается, и воздух из соединительной магистрали выходит в атмосферу. Это продолжается до тех пор, пока давление сжатого воздуха и пружины 16 на диафрагму не сравняется с сопротивлением пружины 18. Как только усилия окажутся одинаковыми, выпускной клапан 13 закрывается, и давление воздуха в канале управления и соединительной магистрали стабилизируется. Благодаря этому обеспечивается следящее действие тормозного крана или пропорциональность между усилием на педали тормозов и давлением в тормозных камерах прицепа, так как каждому положению педалей соответствуют определенное давление в канале управления и соответствующая эффективность торможения прицепа.

При затормаживании происходит обратное действие. Под усилием оттяжной пружины 27 рычаг 26 поворачивает валик 23 с кулачком 22 в обратную сторону и, воздействуя на толкатель 21 и тарелку 20, сжимает уравновешивающую пружину 18 и перемещает дифрагму 17. При этом трубка диафрагмы упирается в седло выпускного клапана, перекрывая выход сжатого воздуха в атмосферу из канала управления и соединительной магистрали. Одновременно с закрытием выпускного клапана 13 открывается впускной клапан 10, и сжатый воздух из ресивера поступает в соединительную магистраль, осуществляя затормаживание.

Пневматический переходник (рис. 104) позволяет использовать пневматическую систему трактора для приведения в действие гидравлического привода тормозов прицепа, агрегатируемого с трактором. Он установлен с правой стороны трактора на кронштейне кабины.

Пневматический переходник состоит из корпуса 4 и крышки 7, между которыми с помощью хомута 6 зажата резинотканевая диафрагма 8. Возвратной пружиной 3 к диафрагме прижат диск 9 со штоком 11. К корпусу двумя болтами крепится седло 2 с манжетами и втулкой. В седло установлена съемная заглушка 1. При работе трактора с прицепом, оборудованным тормозами с гидроприводом, заглушку снимают и на ее место устанавливают главный тормозной цилиндр прицепа.

Полость А переходника соединена с ресивером, а полость управления через отверстие 5—с соединительной магистралью пневматической системы.

При нажатии на педали тормозов трактора давление в полости управления переходника резко падает, так как сжатый воздух через соединительную магистраль выходит из этой полости в атмосферу.

Под действием сжатого воздуха, поступающего в полость А из ресивера, диафрагма 8 перемещает диск 9 со штоком 11, который воздействует на поршень главного тормозного цилиндра прицепа и затормаживает прицеп.

При затормаживании сжатый воздух из ресивера поступает в соединительную магистраль, а оттуда в полость управления переходника. Давление в полостях выравнивается. Диафрагма с диском 9 и штоком 11 под действием возвратной пружины перемещается в исходное положение, растормаживая прицеп.

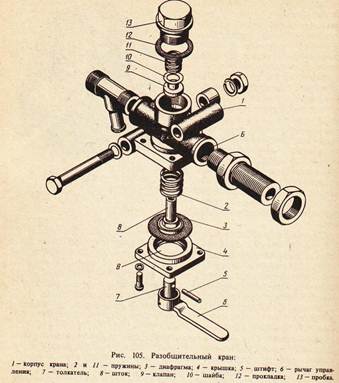

Разобщительный кран (рис. 105) предназначен для включения и отключения тормозной магистрали прицепа. Он установлен на правом заднем кронштейне кабины.

При включении тормозной магистрали пневматической системы прицепа рычаг 6 устанавливают вдоль оси крана. Сжатый воздух из полости А через открытый клапан 9 проходит в полость Б и к соединительной головке.

Для отключения пневматической системы прицепа рычаг 6 поворачивают на 90°. При этом клапан 9 закрыт, и поступление сжатого воздуха из полости А в пневматическую систему прицепа прекращается. Воздух из полости Б пневматической системы прицепа по отверстиям в штоке 8 выходит в полость В и через сверления в крышке 4—в атмосферу. Благодаря этому давление в соединительной магистрали падает до нуля, чем облегчается разъединение соединительных головок.

Соединительная головка (рис. 106) предназначена для соединения пневматических систем трактора и привода тормозов прицепа. Она крепится к разобщительному крану при помощи штуцера.

При подсоединении головки прицепа ее стержень отжимает обратный клапан 3 соединительной головки трактора, и сжатый воздух из пневмосистемы трактора беспрепятственно поступает в пневмосистему прицепа. Резиновые уплотнения 4 головки, касаясь друг друга, отделяют внутренние полости от атмосферы и предотвращают утечку воздуха.

Для подсоединения прицепа следует снять крышку 5, нажать на клапан и, открыв разобщительный кран, продуть головку для удаления пыли. После этого соединить головки и открыть разобщительный кран.

При отсоединении прицепа необходимо сначала закрыть разобщительный кран, затем разъединить головки и закрыть их пылезащитными крышками 5.

В случае разъединения сцепки трактора с прицепом головки разъединяются, что предотвращает разрывы шлангов. Обратный клапан 3 головки закрывается и препятствует выходу сжатого воздуха из пневматической системы трактора.

Техническое обслуживание пневматической системы привода тормозов прицепов заключается в систематической проверке герметичности, периодическом контроле величины давления воздуха, подтяжке крепежа, проведении регулировок.

Проверку герметичности проводят после остановки двигателя или при отключенном компрессоре по времени падения давления воздуха в пневмосистеме.

Скорость падения давления не должна превышать 0,03 МПа (0,3 кгс/см2) от величины давления на регуляторе давления в течение 30 мин при свободном положении тормозных педалей и в течение 15 мин при полном ходе тормозных педалей, исключая падение давления за счет заполнения воздухом тормозных магистралей.

Если скорость падения давления превышает допустимые пределы, нужно выявить места утечек по шипящему звуку выходящего воздуха или путем последовательного покрытия соединительных мест системы мыльной эмульсией.

При выполнении работ, на которых пневматическая система не используется, компрессор следует отключать. Рекомендуется после 60 ч работы с отключенным компрессором включить его и проверить состояние системы (работу компрессора, регулятора давления и тормозного крана).

Проверка и очистка компрессора. После 1920 ч работы снимают головку цилиндра и удаляют нагар с поверхностей головки, поршня, клапанов и воздушных каналов. Одновременно проверяют герметичность клапанов. Если нагар затвердел, его следует размягчить керосином или растворителем и очистить поверхности мягкой ветошью. Герметичность клапанов проверяют при давлении воздуха 0,5 .0,7 МПа (5 .7 кгс/см2). При необходимости клапаны следует притереть к седлам до получения непрерывного кольцевого контакта при проверке на краску. После притирки клапаны промывают керосином.
