Тормозные пневмосистемы тракторов

1-корпус рычагов; 2- двойной рычаг; 3-болт; 4-кулачок; 5-тяга; 6-напрвляющая; 7-шток секции торможения прицепа; 8-диафрагма; 9,12-седла клапанов; 10-впускной клапан; 11-выпускной клапан; 13-выключатель стоп-сигнала; 14-диафрагма стоп-сигнала; 15-шток секции торможения трактора

Под действием разрежения, создаваемого в цилиндре компрессора при ходе поршня вниз, открывается впускной клапан, и

в цилиндр через воздушный фильтр двигателя поступает воздух. Во время движения поршня вверх впускной клапан закрывается, сжатый воздух в цилиндре открывает нагнетательный клапан 4, поступает в головку и в воздушные баллоны.

Разгрузочное устройство расположено в блоке цилиндров компрессора и работает от регулятора давления Оно состоит из двух плунжеров 15, двух штоков и коромысла. Когда давление сжатого воздуха в системе достигает 0,75 МПа, срабатывает регулятор 7 давления. Поступление воздуха от компрессора в систему прекращается, потому что под давлением воздуха, попадающего в разгрузочный канал 6, поднимаются плунжеры, которые через штоки открывают впускные клапаны 5 обоих цилиндров. В этом случае воздух свободно переходит из одного цилиндра в другой. При снижении давления воздуха в системе до 0,6 МПа плунжеры опускаются и на впускные клапаны перестает действовать разгрузочное устройство. Сжатый воздух поступает от компрессора в воздушные баллоны до тех пор, пока давление в них не достигнет 0,75 МПа. Трущиеся детали компрессора смазываются маслом, поступающим из главной масляной магистрали двигателя по маслопроводу в штуцер 16, коренным и шатунным подшипникам коленчатого вала Блок цилиндров и головка блока сильно нагреваются во время работы, поэтому их охлаждает жидкость, поступающая из системы охлаждения двигателя в водяную рубашку блока цилиндров компрессора.

Регулятор давления 7 автоматически поддерживает заданное давление воздуха в пневматической системе. Он состоит из корпуса и блока 12 шариковых клапанов. При давлении воздуха в системе менее 0,6 МПа шариковые клапаны опущены, при этом нижний шарик закрывает отверстие, сообщающееся с воздушными баллонами, а через отверстие 11 и наклонный канал штуцера 10 в разгрузочное устройство компрессора попадает воздух из атмосферы.

Когда давление воздуха достигает в системе 0,75 МПа, шарики поднимаются, верхний шарик закрывает канал штуцера, сообщающийся с атмосферой, а в разгрузочное устройство поступает сжатый воздух из баллонов, который через плунжеры и штоки выключает впускные клапаны компрессора из работы.

Вращая регулировочный колпак 8, изменяют затяжку пружины, регулируя давление включения компрессора в работу. Изменяя количество регулировочных прокладок под штуцером 10, регулируют давление, при котором компрессор выключается из работы.

Воздушные баллоны (металлические цилиндрические резервуары) необходимы для хранения сжатого воздуха Объема их хватает на 8—10 торможений. Баллоны закреплены на лонжеронах рамы. На каждом баллоне находится кран конденсата, на правом баллоне — кран отбора воздуха. Чтобы исключить повышение давления воздуха в системе пневматического привода тормозов при неисправном регуляторе, в одном из баллонов установлен предохранительный клапан, который автоматически открывается при давлении воздуха выше 0,95 МПа

Тормозной кран (рис. 140) комбинированного типа служит для управления колесными тормозами трактора и прицепа Он установлен на лонжероне рамы. В общем корпусе тормозного крана имеются две секции. Нижняя секция управляет тормозами трактора, а верхняя — тормозами прицепа.

В каждой секции крана между корпусом и крышкой закреплена гибкая резинотканевая диафрагма 8 с гнездом выпускного клапана. Каждая крышка секций снабжена двойным клапаном, состоящим из впускного и выпускного 11 клапанов, смонтированных на одном стержне и имеющих общую пружину. В корпусе тормозного крана расположены два штока 7 и 15 с пружинами. На диафрагму нижней секции действуют одновременно две пружины: диафрагмы и штока.

К корпусу тормозов прикреплен корпус 1 рычагов, в котором находится двойной рычаг 2 и тяга ножного привода. Ход рычагов ограничен регулировочными болтами 3. Если нажать на педаль тормоза, то тяга 5 смещается влево, увлекая за собой верхний конец рычага 2. Рычаг, поворачиваясь, перемещает шток 7 верхней секции влево. Когда шток упрется в ограничительный болт, нижняя половина рычага отходит вместе со штоком нижней секции. Таким образом, двойной рычаг позволяет включать тормоза прицепа несколько раньше, чем тормоза трактора, что исключает «набег» прицепа на трактор.

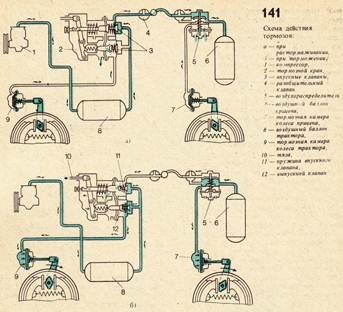

В расторможенном положении (рис. 141, а) впускной клапан 3 верхней секции (торможения прицепа) открыт и сжатый воздух из воздушных баллонов 8 трактора проходит в воздухораспределитель 5 и заряжает баллон прицепа. Впускной клапан нижней секции закрыт, а выпускной — открыт и сообщает тормозные камеры трактора с атмосферой. При нажатии на педаль тормоза тяга 10 (рис. 141, б) перемещается влево вместе с верхним концом двойного рычага и штоком верхней секции, уводя за собой седло выпускного клапана. Тогда под действием пружины 11 впускной клапан верхней секции плотно прижимается к седлу (т. е. закрывается), а впускной — открыт. Воздух из верхней полости воздухораспределителя 5 выходит через клапан в атмосферу, а сжатый воздух из баллона 6 поступит в тормозные камеры 7. Колеса прицепа будут заторможены. Таким образом, при отсутствии давления в магистрали прицепа срабатывают его колесные тормоза. В случае аварийного отрыва прицепа от трактора пневматическая система обеспечивает автоматическое затормаживание прицепа. При дальнейшем нажатии на тормозную педаль шток нижней секции сместится вправо вместе с седлом выпускного клапана 12 и закроет его, а впускной клапан откроет. Сжатый воздух из баллона 8 трактора поступает через открывшийся впускной клапан в тормозные камеры 9. Колеса трактора будут заторможены. Давление в тормозных камерах при торможении нарастает пропорционально усилию нажатия на педаль.

Торможение прицепа на стоянке осуществляется механизмом ручного привода тормозов прицепа, соединенным с рычагом центрального тормоза трактора. При торможении трактора рычагом центрального тормоза поворачивается ось вместе с кулачком 4. (см. рис. 140), который перемещает шток секции торможения прицепа, и колеса прицепа затормаживаются.

Соединительная головка, связывающая воздухопроводы трактора и прицепа, состоит из корпуса, обратного клапана с пружиной и крышки. В случае отъединения прицепа от трактора на ходу соединительная головка разъединяет шланги, а обратный клапан закрывает выход воздуху из пневматической системы трактора

В пневматическую тормозную систему тракторов и автомобилей входят также разобщительный кран 9, кран 3 отбора воздуха манометр 6, стеклоочистители и трубопроводы.

Разобщительный кран отключает тормозную пневмомагистраль прицепа от пневматической системы трактора при работе без прицепа. Кран состоит из корпуса конической пробки, пружины к рукоятки. Если рукоятка расположена вдоль корпуса то кран открыт, а поперек корпуса — кран закрыт.
