Угольный склад

1. Скорость подъёма (м/с) – 0,2

2. Грузоподъемность (т) – 3

3. Мощность двигателя (кВт) – 0,2

4. Масса подъёмник (кг) – 85

5. Оптовая цена (руб.) – 85000

Самоходная портальная тележка:

1. Длина пролёта (м) – 10,5

2. База тележки (м) – 6,2

3. Скорость передвижения (м/мин.) – 30

4. Мощность электродвигателя (кВт) – 24

5. Масса (т) – 8

6. Оптовая цена (р

уб.) – 50000

Накладной вибратор ВРШ – 2:

1. Очистка вагона (мин.) – 3-6

2. Чистота колебаний (кол/час) – 1300

3. Возмущающая сила (кН) – 200

4. Масса (т) – 4,5

5. Оптовая стоимость (руб.) – 60000

6. Коэффициент амортизации – 0,25

БРМ 100:

1. Техническая производительность (т/час) – 250

2. Скорость опускания фрез (м/с) – 0,12

3. Диаметр фрез (мм) – 650

4. Мощность привода (кВт) – 100

5. Оптовая цена (руб.) – 100000

6. Коэффициент амортизации – 0,75

7. Масса (т) – 7,8

Бульдозер Д – 686:

1. Мощность двигателя (лошадиных сил) - 100

2. Цена (руб.) - 167000

3. Коэффициент амортизации – 0,4

Козловой кран:

1. Грузоподъёмность (кг) - 20000

2. Длина пролёта (м) – 34

3. Число шагов (м) – 10

4. Высота подъёма (м) – 12

5. Скорости (м/с):

подъём груза – 0,23

передвижение тележки – 0,23

передвижение крана – 0,4

6. Мощность электродвигателя (кВт) – 54,2

7. Масса крана (т) – 50

8.Оптовая цена (руб.) – 30000

9. Коэффициент амортизации – 0,16

2.3. Расчёт грузового фронта

Производится расстановка вагонов или автомашин: для этого проектируется грузовой железнодорожный путь, устанавливаются средства механизации для погрузки, разгрузки вагонов. Приёмные устройства в виде площадки, эстокады или бункеров, весовых устройств, специальных весовых устройств, специальных маневровые устройства, средства связи и др.

Грузовые фронты принято классифицировать по приёмным устройствам и средством механизации:

Грузовые фронты применяются следующие: оборудованные эстокадой или повышенными путями, бункерными устройствами, стационарными механизмами, передвижными механизмами и т.д.

Порядок расчёта:

1. Количество подач:

Хм = , где (12)

- 2;

- занятие эстокады подвижным составом (5000 руб.);

- 0,03;

- 0,1;

Хм = = =3м.ц.

2. Расчёт длинны эстокады:

lэ=((Nc*l)/( Хм*n)+lлок), где (13)

lэ=((Nc*l)/( Хм*n)+lлок)=((40*14,5)/(3*2))+25=121м

3. Расчёт длинны эстокады исходя из переработки расчётного грузопотока:

Lmin=Qp(Pт+l*П1(tобм+tпз))/Т*П1*Рт, где (14)

Т – 19,5ч;

tобм – 0,3ч;

tпз – 0,15ч;

П1 – 7,5 п/(п*м*ч);

Lmin=Qp(Pт+l*П1(tобм+tпз))/Т*П1*Рт=2958,8(63+14,5*7,5(0,3+0,15)/(19,5*7,5*63))=36м

4.Определение количества вспомогательного оборудования ВРШ – 2:

ZВРШ-2 = ((Np*6)/60)*T), где (15)

ZВРШ-2 = ((Np*6)/60)*T)=((48*6)/60)*19,5)=93,6

4. Определение высоты эстокады:

Н=, где (16)

Н==

Размеры высоты штабеля и высота эстокады отображается на рисунке 3.

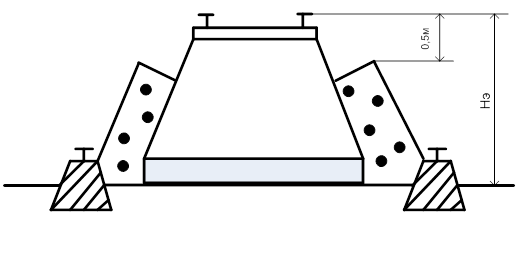

Рис.3 Схема эстокады.

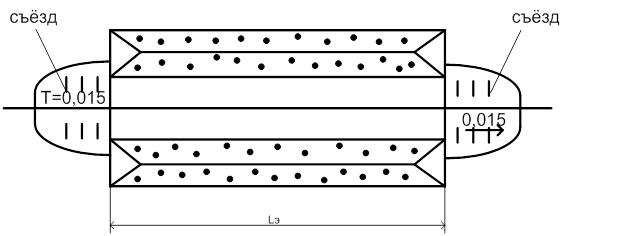

Рис.4 Схема угольного двора.

2.4 Определение размеров штабеля

Согласно заданию необходимо разместить на угольном складе запас заданной величины:

Езап=Qc*Tc*;где (17)

γм – насыпаемая плотность (0,8)

Езап=Qc*Tc*=2465,7*15*=462м

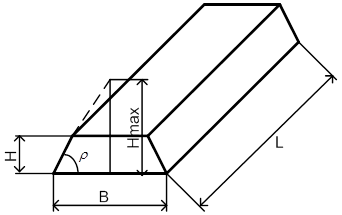

Рис. 5 Трапециодальный вид штабеля: В – ширина штабеля, м; L – длина штабеля, м; H – высота штабеля, м; Hmax – максимальная высота насыпи штабеля.

Размер штабеля определяется по формуле:

Vшт= H1*(L- H1*ctg ρ)(B-H1*ctg ρ)+(H2*B*L), (18)

Vшт= H1*(L- H1*ctg ρ)(B-H1*ctg ρ)+(H2*B*L)=5*(59-5*1,4)(32-5*1,4)+(2,5*32*59)=11220м3

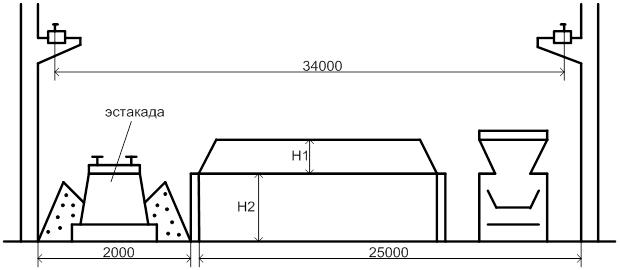

Рис. 6 Схема угольного склада.

2.5 Определение количества погрузоразгрузочных машин.

Z= (Qпр/Ппр)+(Q1/(П1*Т))+ (Q2/(П2*Т)), где (19)

Qпр, Q1, Q2– грузопотоки;

Ппр, П1, П2 – производительность механизмов при перемещении грузопотоков;

Пi=(3600*Gгр)/Tцi, где (20)

Gгр – вес груза поднимаемого грейфером;

Gгр= Qгр/2 (21)

Tцi=tзахв+α(t1+ t2+… tn)+ tвыс, где (22)

Tцi – Время от захвата до захвата в секундах при перемещении;

α – коэффициент передвижение груза,(0,85);

Qгр=15т; Uп=1м/с; Uпер=4м/с;

Что бы определить время цикла необходимо: 1.Выполнить схему угольного склада. 2.Нанести все технические размеры. 3.Нанести траекторию перемещения грейфера. 4.Вычеслить время цикла.

Gгр= Qгр/2=20/2=10т

Tцпр=tзахв+α(t1-2+t2-3+t3-2+t2-1)+tвыс

tзахв= tвыс=(Lk/Uk)+tp (23)

tзахв= tвыс=(Lk/Uk)+tp=(3/0,5)+1,5=7,5сек.

Uпер=1,2с; Uп=0,8с

Tцпр=tзахв+α(t1-2+t2-3+t3-2+t2-1)+tвыс=7,5+0,85(14+37+37+14)+7,5=

=101с

t1-2=(L1-2/Uп)+2=((9+1,5-1,0)/0,8)+2=14с

t2-3=(L2-3/Uпер)+2=((36+6)/1,2)+2=37с

Ппр=(3600*Gгр)/Tцi=(3600*10)/101=356т/ч

Тц1=tзахв+α(t1-2+t2-4+t4-2+t2-1)+tвыс=7,5+0,85(14+22+22+14)+7,5=76с П1=(3600*Gгр)/Tц1=(3600*10)/76= 474т/ч

t1-2=(L1-2/Uп)+2=((9+1,5-1,0)/0,8)+2=14с

t2-4=(L2-4/Uпер)+2=((17+6)/1,2)+2=22с

Tц2=tзахв+α(t6-7+t7-3+t3-7+t7-6)+tвыс=7,5+0,85(4+16+16+4)+7,5=49с

T5-4=(L5-4/Uп)+2=((9-7,5)/0,8)+2=4с

T4-3=(L4-3/Uпер)+2=((17/1,2)+2=16с

П2=(3600*Gгр)/Tц2=(3600*10)/49=734т/ч

Z= (Qпр/Ппр)+(Q1/(П1*Т))+ (Q2/(П2*Т))=( 493,14/356)+

+( 2465,66/(474*19,5)) +(1972,56/(734*19,5))=4машины.

2.6 Расчёт конвейеров

Методика ПромтрансНИМпроект.

Ленточный конвейер для перемещения сыпучих грузов проектируются индивидуально для каждого промышленного проёкта из типовых стандартных элементов, роликов рабочей и холостой ветви, натяжной и приводной станции, ленты замкнутые, рамы загрузочной устройства. Для определения технических параметров конвейеров используется методика ПромтрансНИМпроект, после определения параметров, размножают заказ на машинном заводе, где разрабатываются чертежи и изготавливают их.
