Угольный склад

1. Производительность конвейеров:

Пкi=1,1* Пi (24)

Пк1=1,1* П1=1,1*474=521,4 т/ч

2. Длина конвейера:

Lk1=6 м

3. Ширина ленты конвейера:

Вл=, где (25)

С – коэффициент заполнения конвейера (285м);

- скорость движения ленты (1,4 м/с); >Вл===1,2 м

4. Ширина ленты по вмещаемость кусков груза:

Рядовой уголь:

В≥2а+200мм (26)

В=2*100+200=400мм

5. Определение мощности конвейера:

Р=К3*N1/ζ, где (27)

К3 – 1,1;

ζ – 0,94;

N1 – расчёт мощности на приводном цилиндре барабана;

N1=(К4**Lk+0,00016*Пк* Lk)*К5*К6,где (28)

К4­=0,035

К5= 1

К6=1

N1=(К4**Lk+0,00016*Пк* Lk)*К5*К6=(0,055*1,3*6+0,00016

521,4*6)*1*1=27 кВт

Р=К3*N1/ζ=1,1*24/0,94=20 кВт

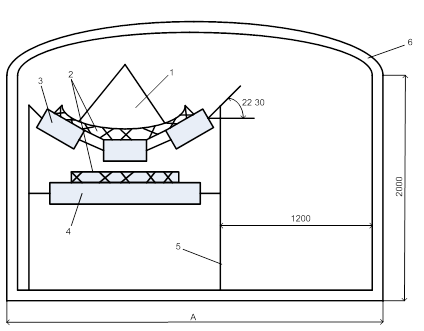

Рис. 7 Профильная схема конвейера: 1 – груз; 2 – лента; 3 – рабочие ролики; 4 – ролики холостого хода; 5 – рама; 6 – галерея.

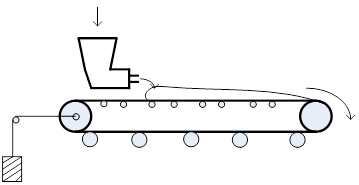

Рис. 8 Схема конвейера.

3.Определение технико-экономических показателях варианта

Епр=S+Ен*К, где (29)

Ен – нормативный коэффициент (0,12);

С= S/Qг (30)

Р= Q2/П2 (31)

S=(1,8*Фот+∑А+∑Р+∑Э+∑Н)*1,3+∑Sпс, где (32)

Фот – фонд оплаты труда;

∑А – оплата амортизации;

∑Р – отчисление на текущий капитальный ремонт;

∑Э – расходы электроэнергии и ГСМ;

∑Н – налоги;

∑Sпс – затраты за подвижной состав, отчисление РЖД;

1. Фонд оплаты заработной платы рассчитывается по формуле:

Фот=(Чм*ам+ Чгр* агр+Чопер*ам)(1+β)*12, где (33)

Чм­ – численность механизаторов;

ам – зарплата механизаторов;

Чгр­ – численность грузчиков;

агр – зарплата грузчиков;

Чопер­ – численность операторов;

аопер – зарплата грузчиков;

1. Фонд заработной платы.

Списочный состав рабочих.

Лгр=((Нв*Рт*(Nc/Хм*n)Тn)*3) (34)

Лгр=((Нв*Рт*(Nc/Хм*n)Тn)*3)=((0,00242*63*(43/3*2)*0,46)*3=2чел.

Фот=(Чм*ам+Чгр* агр+Чопер*ам)(1+β)*12=(3*10000+2*7000+

3*6000)(1+0,6)*12=1190400 руб.

2. Определение амортизационных отчислений:

Оборудование.
