По результатам расчетов строим графики изменения времени и пути разгона автомобиля до максимальной скорости. Эти графики допускается строить в одних координатных осях в соответствующих масштабах. Переломы графиков в точках, соответствующих моментам переключения передач следует показывать условно, так как в масштабах построения графиков, эти падения скорости движения автомобиля практически неу

ловимы.

Пример графиков времени и пути разгона автомобиля до максимальной скорости построенный в одних координатных осях приведен на рисунке-7.

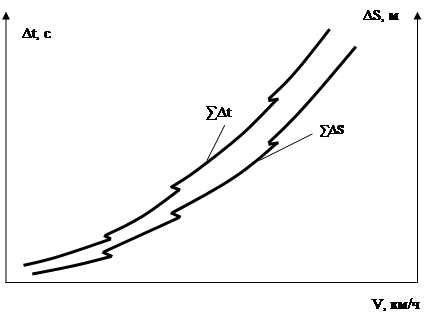

Рисунок 7 – График времени и пути разгона проектируемого автомобиля до максимальной скорости

1.9 Расчет топливной экономичности автомобиля

Топливно-экономические качества вновь проектируемых автомобилей при движении с постоянной скоростью оцениваются топливно-экономической характеристикой. Эта характеристика представляет собой график зависимости путевого расхода топлива от скорости движения для различных дорожных условий.

Путевой расход топлива определяется по формуле-28

, л/100 км (28)

где - удельный эффективный расход топлива, г/кВт ч;

- мощность двигателя, необходимая для равномерного движения по дороге с коэффициентом сопротивления Ψ с заданной скоростью, кВт;

- плотность используемого топлива, кг/л;

для бензина = 0,74 кг/л;

Удельный эффективный расход топлива зависит от частоты вращения коленвала двигателя и степени использования мощности двигателя (степени открытия дроссельной заслонки карбюратора. Это положение учитывают коэффициенты формулы-29, связывающей удельный расход топлива при заданном режиме движения и удельный расход топлива при максимальной мощности двигателя.

(29)

где - удельный расход топлива при максимальной мощности двигателя;

для карбюраторных двигателей =353,6 г/кВт ч;

- коэффициент, учитывающий изменение удельного расхода топлива в зависимости от частоты вращения коленвала двигателя; является функцией от отношения текущей и номинальной частот вращения коленвала;

=

где - частота вращения коленвала двигателя при заданных условиях движения, об/мин;

- частота вращения коленвала двигателя при максимальной мощности; об/мин;

- коэффициент, учитывающий изменение удельного расхода топлива в зависимости от степени использования мощности двигателя при заданных дорожных условиях; является функцией от отношения текущей мощности и максимальной для данной скорости движения;

=

где - мощность двигателя при заданной скорости движения автомобиля, требуемая для преодоления сопротивлений дороги и сопротивления воздуха; определяется по формуле-30

, кВт (30)

- максимальная мощность двигателя для заданной скорости движения (при 100% открытии дроссельной заслонки или полностью выдвинутой рейке топливного насоса высокого давления). Значение берется с графика мощностного баланса автомобиля для заданной скорости движения.

В курсовом проекте построение топливно-экономической характеристики автомобиля производится для условий его движения на высшей передаче по горизонтальной дороге с асфальтобетонным покрытием. В связи с этим, для подстановки в формулу 30 и для определения следует брать 5…6 скоростей движения автомобиля на высшей передаче, а соответствующие этим скоростям частоты вращения коленвала двигателя сравнивать с номинальной частотой для определения коэффициента .

Значения коэффициентов и в зависимости от отношений и выбираем по специальным графикам или по рекомендациям таблиц 12 и 13.

Таблица 12 – Значения коэффициента

Таблица 13 – Значения коэффициента
