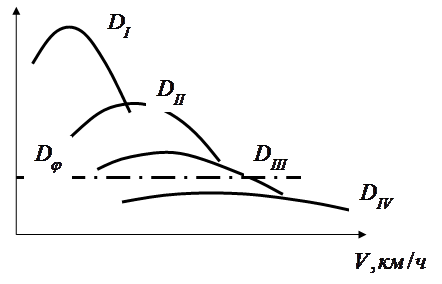

Форма графика динамической характеристики автомобиля приведена на рисунке 5.

Рисунок 5 – Динамическая характеристика проектируемого автомобиля.

1.7 Расчет ускорений автомобиля

Динамический фактор автомобиля соответствует дорожному сопротив

лению, характеризуемому коэффициентом сопротивления дороги Ψ, которое автомобиль способен преодолеть на данной передаче с заданной постоянной скоростью. В случае, если величина динамического фактора автомобиля отличается от коэффициента сопротивления дороги, по которой он движется, то это движение будет ускоренным (при D > Ψ), либо замедленным (при D < Ψ). Величина развиваемого автомобилем ускорения (замедления) определяется по формуле-23

, м/с2 (23)

где - коэффициент учета вращающихся масс автомобиля;

где - передаточное число передачи КПП, на которой движется автомобиль.

В курсовом проекте ускорение автомобиля определяем для условий движения автомобиля по горизонтальной дороге с асфальтобетонным покрытием и поэтому можно считать, что

Определение ускорений автомобиля, движущегося по горизонтальной дороге, для 5…6 скоростей каждой передачи КПП необходимо провести с учетом вышеизложенного в виде таблицы 9. Форма графика приведена на рисунке 6.

Таблица 9 – Расчет ускорений автомобиля

Передаточное

число

(передача)

Скорость автомобиля, V, км/ч

(см. табл. 5)

Динамический фактор, D, Н/Н

(см. табл. 8)

Коэффициент сопротивления дороги

Ψ= f

Разность

D-Ψ

Коэффициент вращающихся масс,

δвр

Ускорение, j, м/с2

ukI(I)

2,6

0,384

0,0150

0,369

3,098

1,17

5,2

0,413

0,0150

0,398

3,098

1,26

7,8

0,423

0,0150

0,408

3,098

1,29

10,3

0,413

0,0151

0,3979

3,098

1,26

13

0,384

0,0151

0,3689

3,098

1,17

15,5

0,338

0,0152

0,3228

3,098

1,02

ukII(II)

4,9

0,204

0,0150

0,189

1,628

1,14

9,7

0,220

0,0151

0,2049

1,628

1,23

14,6

0,224

0,0152

0,2088

1,628

1,26

19,5

0,219

0,0153

0,2037

1,628

1,22

24,3

0,203

0,0154

0,1876

1,628

1,13

29,2

0,178

0,0156

0,1624

1,628

0,98

ukIII(III)

8,7

0,114

0,0151

0,0989

1,2305

0,79

17,4

0,122

0,0152

0,1068

1,2305

0,85

26,1

0,124

0,0155

0,1085

1,2305

0,86

34,8

0,120

0,0159

0,1041

1,2305

0,83

43,5

0,110

0,0164

0,0936

1,2305

0,75

52,2

0,100

0,0170

0,083

1,2305

0,66

ukIV(IV)

16,5

0,058

0,0152

0,0428

1,1

0,38

33

0,061

0,0158

0,0452

1,1

0,40

49,5

0,060

0,0168

0,0432

1,1

0,38

66

0,054

0,0182

0,0358

1,1

0,32

85

0,043

0,0204

0,0226

1,1

0,20

99

0,030

0,0223

0,0077

1,1

0,07
