Монтаж валопровода с винтами регулируемого шага на судне

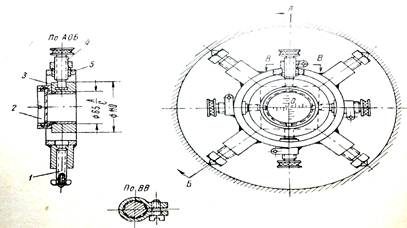

Мишень для пробивки осевых линий имеет стальной цилиндрический корпус и пластину, изготовленную из органического

стекла. На матовой стороне пластины нанесены перекрестие и деления, при этом центр перекрестия мишени совмещен с осью подвижного кольца. Выше этого центра на вертикальной риске, в стальной заглушке, закрепленной в стекле, просверлено отверстие диаметром 1—2 мм для ножки циркуля, которое используется при разметке. Расстояние от центра перекрестия до центра отверстия взять равным половине суммарного зазора между отверстием втулки дейдвуда и облицовкой гребного вала, что обеспечит установку гребного вала по оси вала двигателя.

Мишени изготовляют двух типов: у предназначенных для установки на кормовые торцы кронштейнов и мортир матовая сторона и перекрестие на пластине обращены внутрь корпуса мишени, а у тех мишеней, которые устанавливают на носовые торцы кронштейнов и наклепышей, матовая сторона и перекрестие на пластине обращены в наружную сторону. Это делается для того, чтобы избежать преломления луча света при прохождении его через стекло и улучшить резкость изображений мишеней на сетке визирной трубы.

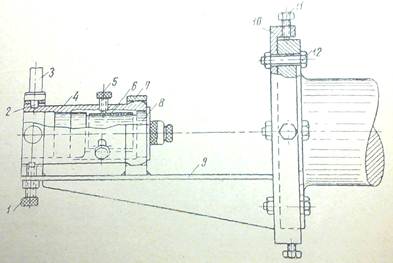

Визирная труба на фланце вала механизма крепится с помощью специального кронштейна. Для крепления и регулировки положения визирной трубы типа ВТ-3 на фланце вала механизма рекомендуется применять кронштейн, показанный на рис. 2. Он состоит из фланца 10, к которому приварена полка 9 с двумя опорами 7 для установки в них переходной втулки 4 с визирной трубой 8. Задняя часть втулки имеет шаровую поверхность и с напряженной посадкой входит в опору. Передняя часть втулки свободно перемещается во второй опоре двумя регулировочными винтами 1, позволяющими наклонять визирную трубу в вертикальной и горизонтальной плоскостях. Против регулировочных винтов в опоре установлены пружинные устройства 3, штифты 2 которых опираються на переходную втулку и удерживают ее в заданном положении. Для концов регулировочных винтов и штифтов на втулке имеются прямоугольные пазы.

Смещение оси визирной трубы относительно оси вала устраняют путем перемещения кронштейна по плоскости фланца вала четырьмя регулировочными винтами 11. Кронштейн на фланце вала крепят четырьмя болтами 12. Визирную трубу закрепляют в переходной втулке с помощью трех винтов 5, под концы которых на корпус визирной трубы положена латунная прокладка 6, имеющая форму полуцилиндра. Плоскость и выточка фланца кронштейна обработаны на токарном станке соосно с расточенными отверстиями двух опор кронштейна, что облегчает центровку визирной трубы по оси вала при установке кронштейна на фланец вала механизма.

Центровочный выступ фланца кронштейна и отверстия в опорах обработаны так, что при установке кронштейна на вал двигателя визирная труба оказывается сцентрованной с осью вала на смещение с достаточной степенью точности для валопровода значительной длины.

Места установки фланцев кронштейнов визирных труб на валах тщательно очистить от консервирующей смазки и слегка смазать чистым маслом. Кронштейн закрепить болтами так, чтобы фланец плотно прилегал к валу и его можно было бы перемещать при центровке визирной трубы. Для упрощения центровки фланец кронштейна (см. рис. 2) рекомендуется предварительно отцентровать регулировочными болтами смещения по зазорам между выточкой фланца кронштейна и цилиндрической поверхностью фланца вала. Визирную трубу закрепить в кронштейне после установки валоповоротного приспособления и поворота вала таким образом, чтобы два противоположных регулировочных болта находились в вертикальной плоскости. При креплении особое внимание обратить на расположение штрихов сетки относительно регулировочных винтов кронштейна. Один из штрихов сетки должен всегда лежать в одной плоскости с двумя противоположными регулировочными винтами кронштейна, что ускоряет центровку визирной трубы по оси вала.

Визирную трубу по оси вала центруют отсчетом величин смещения сетки на мишенях по делениям. Для этого используют две мишени, одна из которых устанавливается на кормовой переборке машинного отделения, а другая на кормовом шергене. При этом для определения несоосности визирной трубы и вала механизма замеряют смещение перекрестия сетки трубы относительно двух мишеней до и после поворота вала вместе с визирной трубой. Мишень для центровки визирной трубы (рис. 3) изготовляют из листового алюминия размером 150x150 мм.

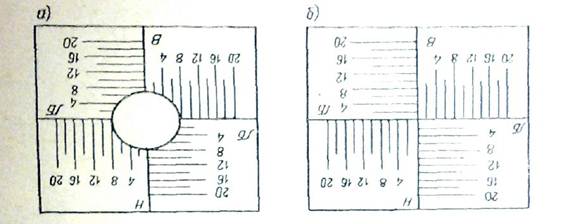

Рис. 3. Мишени для центровки визирной трубы

а- ближняя; б- дальняя

Путем гравирования на мишени наносят перекрестие с делениями через 2 мм и обозначения, указывающие положение мишени на шергене или переборке. Для лучшей видимости мишени в визирной трубе ее деления заливают черным лаком, а поверхность делают матовой. Одна из мишеней, ближняя (рис. 3 а), имеет в центре отверстие диаметром ~ 20 мм, что позволяет наблюдать дальнюю мишень без снятия ближней.

Для получения прямого изображения мишеней в визирной трубе их устанавливают перевернутыми, как показано на рис. 3.

Мишени крепят подвижно двумя планками. Между наблюдателем, находящимся у визирной трубы, и рабочим, центрирующим дальнюю мишень, устанавливают телефонную связь. Для освещения мишеней применяют электролампу мощностью около 40 вт с абажуром, которая помещается перед мишенью. При наблюдении мишени в окуляре визирной трубы не обходимо обращать внимание на правильную фокусировку трубы на мишень. Изображение мишени на сетке должно быть четким и резким, без параллакса (кажущееся изменение положения предмета, вызванное перемещением глаза наблюдателя). Отсутствие параллакса определяют передвижением глаза наблюдателя перед окуляром, при этом изображение мишени не должно смещаться относительно перекрестия сетки.

Перед центровкой визирной трубы проверить возможность наблюдения дальней мишени, так как часто бывает, что ось погруженного на фундамент механизма намного отклоняется по направлению.

При центровке визирной трубы по двум мишеням труба фокусируется сначала на ближнюю, а затем на дальнюю мишени, при этом каждая мишень подводится до совмещения ее перекрестия с перекрестием сетки трубы.

Совместив мишени с сеткой, вал механизма вместе с визирной трубой повернуть на 180°, при этом штрихи сетки должны расположиться параллельно рискам мишеней. При наблюдении в окуляр трубы по делениям на каждой из мишеней определить величины смещений сетки трубы относительно перекрестий обеих мишеней в горизонтальной и вертикальной плоскостях. Результаты этих смещений записать в табличную форму (табл. 1).
