Газобаллонное оборудование пятого поколения

5 - Газовый электромагнитный клапан

Это устройство предназначено для автоматического перекрытия подачи сжиженного газа от баллона к двигателю. Оно имеет электромагнит (12v), выходные и выходные штуцера и фильтр для фильтрации посторонних частиц. Газовый клапан закрыт, когда на него не подано напряжение. Когда электрическая цепь замкнута клапан открывается и открывает подачу газа. В процессе

установки рекомендуется обратить внимание на стрелки, имеющиеся на поверхности клапана, которые указывают направление потока газа - то есть от баллона к двигателю. Клапан оснащен крепежом для фиксации клапана в вертикальном положении, обычно на стенке двигательного отсека.

6 - Бензиновый электромагнитный клапан

Это устройство блокирует подачу бензина когда автомобиль работает на газе. Клапан состоит из электромагнитной катушки и двух ниппелей (входного и выходного). Клапан включается вручную или автоматически при электронной инсталляции. Бензиновый клапан закрыт, когда электричество не подано на него и открывается при включении. Он устанавливается в двигательном отсеке между бензонасосом и карбюратором. На корпусе клапана имеются стрелки, указывающие направление потока бензина. Клапан должен быть закреплен вертикально, на расстоянии от "опасных" частей двигателя. Место установки должно обеспечивать удобный доступ к клапану. Этот клапан устанавливается только на карбюраторных машинах.

7 - Редуктор

Редуктор - важнейший компонент ГБО. Он обеспечивает теплообмен для испарения газа и редукцию давления до значений, близких к атмосферному для подачи к двигателю. Редукторы выпускаются в различных исполнениях:

ПНЕВМАТИЧЕСКИЙ для автомобилей с карбюраторами;

ЭЛЕКТРОННЫЙ для инжекторных машин;

ТУРБО для машин с турбонаддувом.

8 - Миксер

Миксер снабжает двигатель необходимым количеством газа в смеси с воздухом . Это может быть реализовано различными способами. или используя диффузор карбюратора, или созданием диффузора в конструкции самого миксера. Конструкция миксера приспособлена только для определенной марки машины.

2. Второе поколение ГБО

Предназначено для использования в инжекторных автомобилях с каталитическими нейтрализаторами (катализаторами).

Состоит из электронного оборудования 1-го поколения и электро-механической системы контроля подачи и регулировки потока газа, предназначенной для достижения точного состава топливно-воздушной смеси, которая необходима для правильной работы нейтрализатора (система "Лямбда-Контроля").

Для поддержания правильного состава газо-воздушной смеси, Лямбда-контроллеры используют сигнал от штатного Лямбда-зонда автомобиля, а так же сигнал положения дроссельной заслонки и датчика оборотов двигателя, для оптимизации топливно-воздушной смеси на переходных режимах работы двигателя.

Системы 2-го поколения гарантируют поддержание экологических требований Евро 1. Некоторые системы Лямбда-контроля, с двумя регулировками (на холостом ходу и на оборотах) поддерживают экологические требования Евро 2.

Системы первого и второго поколений имеют ряд недостатков и, не отвечают действующим в настоящее время стандартам ЕЭК ООН. Токсичность отработавших газов автомобилей, оснащенных такими системами, как правило, находится на уровне норм ЕВРО-1, которые действовали в Европе до 1996 года, и лишь в отдельных случаях приближаются к нормам ЕВРО-2.

В связи с этим производители газового оборудования разработали системы третьего и четвертого поколений, которые находят все большее распространение.

3. Третье поколение ГБО

Предназначено для использования в а/м с экологическими требованиями не выше Евро 2.

Системы 3 поколения принципиально отличаются от систем 1 и 2 поколения и называются системами параллельного впрыска газа.

Газ в таких системах подаётся во впускной коллектор в непосредственной близости к впускному клапану каждого цилиндра. Между редуктором, который подаёт избыточное давление и штуцерами-клапанами установленными во впускном коллекторе, находится электронно-механический шаговый дозатор - распределитель, который обеспечивает правильную дозировку потока газа во впускной коллектор.

Управление переключением режимов и поддержанием правильной подачи газо-воздушной смеси занимается электронный блок управления, на который поступают необходимые сигналы со штатных датчиков двигателя (TPS, Лямбда-зонд, MAP, RPM).

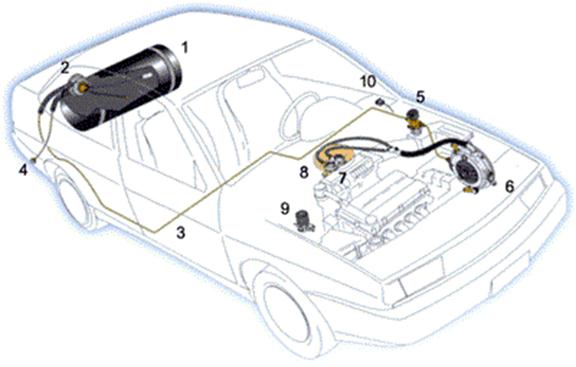

Рисунок 2 Схема ГБО третьего поколения для карбюраторного автомобиля.

1 - баллон

2 - мультиклапан

3 - газовая магистраль высокого давления

4 - выносное заправочное устройство

5 - газовый клапан

6 - редуктор-испаритель

7 - дозатор

8 - смеситель воздуха и газа

9 - бензиновый клапан

10 - переключатель видов топлива

Сжиженный нефтяной газ (пропан-бутан) под давлением поступает из баллона (1) в газовую магистраль высокого давления (3). Расход газа из баллона происходит посредством мультиклапана (2), через который также осуществляется заправка с помощью выносного заправочного устройства (4).

По магистрали газ в жидкой фазе попадает в газовый клапан-фильтр (5), который очищает газ от взвесей и смолистых отложений и перекрывает подачу газа при выключении зажигания или при переходе на бензин.

Далее очищенный газ по трубопроводу поступает в редуктор-испаритель (6), где давление газа понижается с шестнадцати атмосфер до одной. Интенсивно испаряясь, газ охлаждает редуктор, поэтому последний присоединяется к системе водяного охлаждения двигателя. Циркуляция тосола позволяет избежать обмерзания редуктора и его мембран.

Под действием разряжения, создаваемого во впускном коллекторе работающего двигателя, газ из редуктора по шлангу низкого давления через дозатор (7) поступает в смеситель (8), установленный между воздушным фильтром и дросcельными заслонками карбюратора. Иногда вместо установки смесителя производится непосредственная врезка газовых штуцеров в карбюратор.

Управление режимами работы (на газе или на бензине) осуществляется с помощью переключателя видов топлива (10), установленного на панели приборов.

При выборе позиции "ГАЗ" переключатель открывает электромагнитный газовый клапан (5) и отключает электромагнитный бензиновый клапан (9). И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый. С помощью светодиодов переключатель позволяет контролировать, какое топливо используется в данный момент.

Переключатель может быть оснащен указателем уровня топлива в баллоне (для этого мультиклапан должен быть оснащен сенсором уровня топлива).

Установка ГБО третьего поколения на инжекторные автомобили отличается тем, что вместо бензоклапана для отсечения подачи бензина используется эмулятор форсунок. Когда подается газ, этот эмулятор имитирует работу бензиновых форсунок, чтобы штатный компьютер не перешел в аварийный режим. По этой же причине нужно устанавливать эмулятор лямбда-зонда.
