Газобаллонное оборудование пятого поколения

Основное отличие систем пятого поколения состоит в том, что в этих системах осуществляется фазированный распределённый впрыск жидкой фазы пропан-бутановой смеси. Таким образом, отпадает необходимость в наиболее уязвимом узле газового оборудования - в редукторе. Все остальное аналогично системам четвертого поколения.

Впрыска газ производится электромагнитными форсунками, которые управляются

самообучаемым электронным блоком управления подачи газа совместно с штатным блоком управления двигателем автомобиля.

Жидкая фаза пропан-бутановой смеси постоянно циркулирует внутри системы через рампу газовых форсунок с клапаном обратного давления обратно в баллон во избежание образования паровых пробок. Для этого в баллоне находится газовый насос, который и обеспечивает циркуляцию жидкой фазы газа из баллона и обратно.

Системы 5 поколения используют вычислительные мощности и топливные карты, заложенные в штатный контроллер а/м, и вносят лишь необходимые поправки для адаптации газовой системы к бензиновой топливной карте. 5 поколение характеризует наличие отдельных электромагнитных форсунок впрыска газа в каждый цилиндр т. е. полностью аналогично бензиновой системе. Фазу и дозировку впрыска определяет штатный бензиновый контроллер а/м.

Система ГБО впрыска жидкого газа предназначена для инжекторных автомобилей с катализатором и совместимы с экологическими требованиями Евро 3 и Евро 4.

Газовые установки пятого поколения оснащены более мощным ЭБУ, что позволяет применять их исключительно для новых автомобилей высокого ценового сегмента.

Преимущества

Преимущество этой установки в том, что она держит нормы экологичности Евро 5, расход одинаковый, а мощность на оборотах свыше 3000 на 5% больше.

Основным преимуществом систем ГБО пятого поколения является отсутствие потери мощности и отсутствие повышенного расхода при работе на газе. К тому же, ввиду отсутствия необходимости испарять газ перед подачей в двигатель запуск на газе возможен при любых отрицательных температурах.

Также к преимуществам систем 5го поколения можно отнести отсутствие потери мощности и отсутствие повышенного расхода газа, а также возможность запуска двигателя на газе при любых отрицательных температурах, так как исчезла необходимость испарять газ перед подачей в двигатель. К недостаткам системы можно отнести её высокую чувствительность к грязному газу, низкую ремонтопригодность и высокую сложность. Три этих недостатка практически перечёркивают все её преимущества в условиях эксплуатации в России.

Важным плюсом систем 3, 4 и 5 поколения является функция автоматического перехода с газового топлива на бензиновое.

Недостатки:

Для 4-х цилиндров стоит 2000 евро.

Насос рискует сгорень от нашего "хорошого" газа, а стоит он порядка 700 евро.

К недостаткам систем ГБО пятого поколения можно отнести высокую чувствительность к загрязнениям газа. А учитывая качество газа в России, можно сказать что этот недостаток перечёркивают все преимущества эксплуатации систем пятого поколения в России.

К тому же, можно отметить очень высокую сложность этих систем, и как следствие недостаток обученного персонала и низкую ремонтопригодность.

Тем не менее, в связи с высокими стандартами на пропан-бутановое топливо в США и Европе, системы пятого поколения устанавливают на свои автомобили и самые именитые автопроизводители. Примером тому может служить Ford-F150, на который прямо на заводе установлена современная система впрыска жидкого пропана.

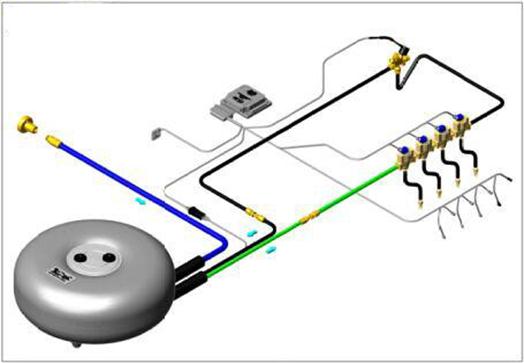

Рисунок 4 Система ГБО 5го поколения спортивного автомобиля

Заключение

Карбюраторные двигатели первого поколения использовались на протяжении всего XX в. В 80-х гг. стали ужесточаться требования по экологии. Следствием этого стало появление каталитических конверторов (катализаторов), которые дожигают окислившиеся и недоокислившиеся продукты до конечных продуктов горения. Катализаторы потребовали более точной дозировки топлива. На автомобили стали устанавливать лямбда-контроллеры, которые по содержанию кислорода в отработанных газах уменьшали или увеличивали поступление топлива либо кислорода, ― так появилось второе поколение.

Карбюраторные системы с пассивным всасыванием называли эжекторными, а следующие впрысковые системы с активной дозировкой топлива ― инжекторными. Третье поколение ― это система с принудительной подачей топлива и более точной дозировкой по цилиндрам (так называемый распределенный впрыск).

Следующим шагом в развитии стали более точные топливные системы с фазированным впрыском. Эти системы называют четвертым поколением. Когда экологические нормы ужесточились до Euro III и Euro IV, стали появляться не только катализаторы с лямбда-датчиком, но и каталитические конверторы со вторым лямбда-датчиком, который контролирует процесс дожига в катализаторе. Были изобретены системы контроля на уровне электроники: бортовая диагностика OBD и EOBD. Они контролируют не только исполняющие устройства, но и процесс их работы.

Затем появилось пятое поколение ― когда впрыск не только принудительный и фазированный, но производится не во впускном коллекторе, а в самом цилиндре. Это так называемые двигатели непосредственного впрыска. Наиболее известный представитель таких двигателей ― Mitsubisi. Такие же двигатели появились у машин Volkswagen Touareg.

Предсказуемо и шестое поколение топливных систем. В них будет осуществляться контроль не только впрыска, но и горения в цилиндре. То есть не лямбда-датчик на выходе, а непосредственный контроль в камере горения. Принцип контроля может быть оптический, электро-химический или любой другой.

Вот шесть типов топливных систем, известных в мире. Альтернативные газовые топливные системы вышли сейчас на уровень четвертого поколения бензиновых систем ― фазированный впрыск газа. При этом сохраняются все преимущества газового топлива ― значительные выгоды в экономии и экологии.

Библиографический список

1 Использованы материалы интернет ресурсов
