Основные теории судна (ОТС)

Содержание.

1. Технико-эксплуатационные характеристики судна. Класс Регистра судоходства России, присвоенный судну

2. Определение водоизмещения и координат центра тяжести судна. Контроль плавучести и остойчивости

3. Расчёт и построение диаграмм статической и динамической остойчивости

4. Определение посадки и остойчивости судна в эксплуат

ационных условиях

5. Определение резонансных зон бортовой, килевой и вертикальной качки по диаграмме Ю. В. Ремеза

Список использованной литературы

Часть 1.

Технико-эксплуатационные характеристики судна. Класс Регистра судоходства России, присвоенный судну.

1.1 Технико-эксплуатационные характеристики судна

«АМУР-2526».

Тип судна – стальное, однопалубное, двухвинтовое грузовое судно, без оседловатости, с двойным дном, с двойными бортами, восемью поперечными переборками, с баком и ютом, машинным отделением, надстройками и рубками, расположенными в корме, с тремя грузовыми трюмами.

Назначение судна – перевозка генеральных и насыпных грузов, включая зерно, уголь и контейнеры. Максимальное количество контейнеров 102 TEU.

Страна приписки – Россия.

Порт приписки – Архангельск.

Судовладелец – АО «Северное речное судоходство».

Построен в августе 1988г. в Чехословакии.

Класс – КМêЛЗIIIСП

Дедвейт – 3148 т. включая 157 т. топлива и 1905 т. водяного балласта.

Скорость судна в полном грузу – 10,0 узлов.

Наибольшая длина – 116,03 м.

Длина между перпендикулярами – 111,2 м.

Ширина – 13,43 м.

Высота борта – 6 м.

Осадка по ЛГВЛ – 4 м.

Водоизмещение по ЛГВЛ – 5025 т.

Класс регистра судоходства, присвоенный судну: КМêЛЗIIIСП

КМê - основной символ класса судна, построено под надзором другого, признанного Морским регистром судоходства, классификационного органа, по правилам классификации, а затем судну присвоен класс Морского регистра судоходства.

К - корпус построен по правилам и под надзором Морского Регистра Судоходства

М – механические установки судна построены по правилам и под надзором Морского Регистра Судоходства

Л3 – знак категории ледового усиления. Означает что судну разрешено самостоятельное плавание по мелко битому льду или же под проводкой ледокола в круглогодично замерзающих морях, в легких ледовых условиях.

IIIСП – знак ограничения района плавания. СП - смешанное плавание (река-море). Разрешено плавание в морских районах с максимально допустимой высотой волны 3-х процентной обеспеченности 3,5 м, с учетом конкретных ограничений по району плавания, обусловленными ветроволновыми режимами бассейнов с установлением при этом максимально допустимого удаления от места убежища, которое не должно превышать 50 миль.

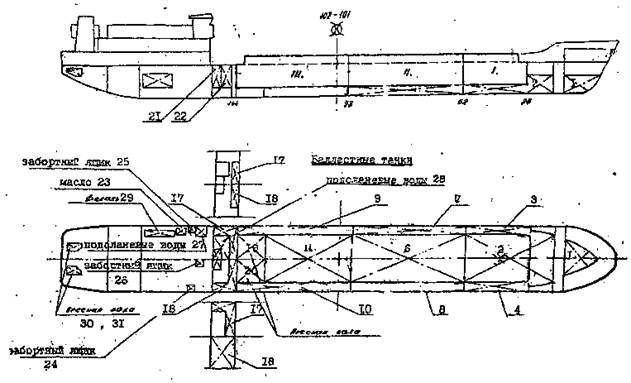

Схематический продольный разрез и вид на верхняя палубу судна приведены на Рисунке 1.1.

Рисунок 1.1 – Схематический продольный разрез и вид на верхнюю палубу судна

Часть 2.

ОПРЕДЕЛЕНИЕ ВОДОИЗМЕЩЕНИЯ И КООРДИНАТ ЦЕНТРА ТЯЖЕСТИ СУДНА. КОНТРОЛЬ ПЛАВУЧЕСТИ И ОСТОЙЧИВОСТИ.

2.1 Исходные данные:

Характеристики судна порожнем:

М0=1873,1т. (М0 – водоизмещение судна)

ХG0= -9,34м. (ХG0 – абсцисса центра тяжести)

ZG0=5,14м. (ZG0 – аппликата центра тяжести)

m =0,8 м3/т

2.2 Определение массы груза в трюмах:

Количество груза в каждом трюме судна определяется по формуле:

(2.4)

где uтрi - объем i-го трюма, м3

m - удельный погрузочный объем груза, м3/т

m = 0,80 м³/т- удельный погрузочный объем перевозимого в трюмах груза.

Таблица 2.1 - Характеристики грузовых трюмов судна.

Т. к удельный погрузочный объем груза мал, то вычисляем по следующей формуле:

(2.5)

- соответственно длина, ширина i-го трюма и высота штабеля груза в нем, м; Максимально допустимая высота штабеля для груза с малым удельным погрузочным объемом вычисляется по формуле

(2.6)

где - максимально допустимая нагрузка на судовое перекрытие, т/м2. Значения приведены в таблице 2.1
