Основные теории судна (ОТС)

Используя полученные данные и формулы 2.2 и 2.3 перерасчетаем водоизмещение, абсциссу и аппликату центра тяжести судна порожнём:

М = Мо + Smi (2.1)

М = 5024,88 (т)

(2.2)

м

(2.3)

м

2.4 Нахождение поперечной метацентрической высоты для данного случая нагрузки.

Метацентрическая высота вычисляется по формуле:

; (2.6)

где - аппликата поперечного метацентра находится по гидростатическим таблицам в зависимости от водоизмещения судна в заданном случае нагрузки. При необходимости должна быть сделана интерполяция.

Из таблицы следует, что для моего случая =5,69 м.

Подставляем значение в формулу 2.5:

м

Исходя из полученного результата и данных в приложении Г, можно судить, что остойчивость судна считается обеспеченной, т. к hрасч.>hmin=0,80 м

Часть 3.

РАСЧЕТ И ПОСТРОЕНИЕ ДИАГРАММ СТАТИЧЕСКОЙ И

ДИНАМИЧЕСКОЙ ОСТОЙЧИВОСТИ.

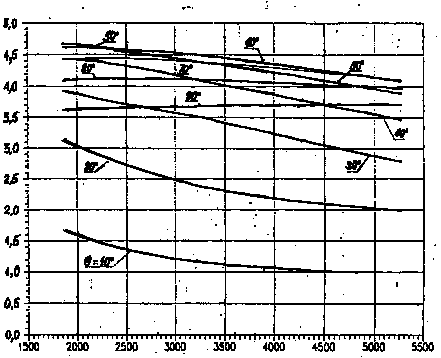

Рисунок 3.1 - Пантокарены.

Плечи статической остойчивости диаграммы статической остойчивости определяют с помощью интерполяционных кривых плеч остойчивости формы (пантокарен) , приведенных выше. На пантокаренах проводят вертикаль через точку на оси абсцисс, соответствующую расчетному водоизмещению судна М. Точки пересечения вертикали с кривыми для различных углов крена дают значения плеч остойчивости формы . Далее плечи статической остойчивости вычисляются по формуле:

(3.1)

Таблица 3.1 - Расчёт плеч диаграмм статической и динамической остойчивости
