Рисунок 4.8 - Схема перемещения зерна в случае полного заполнения трюма

Расчётный объёмный кренящий момент от поперечного смещения зерна, отнесённый к единице дл

ины грузового помещения, в соответствии с Правилами Регистра, определяется по формуле:

МLy = Sпуст . yпуст (4.11)

где Sпуст - площадь перемещающейся пустоты, м2;

yпуст - поперечное перемещение пустот, м.

Для вычисления Sпуст воспользуемся формулой:

Sпуст1 = (b2* tg150)/2 (4.12)

Sпуст2 = Bтр . 0,1 (4.13)

где Sпуст1 - начальная площадь пустоты, м2;

Sпуст2 - площадь пустоты после смещения, м2;

b - ширина пустоты по крышке люка;

Bтр - ширина трюма, Bтр = 9,9 м (определяется по рисунку 1.1 с учетом масштаба по ширине);

Sпуст2 = 9,9* 0,1 = 0,99 м2

Sпуст2= Sпуст1

0,99 = b2/2 * tg150 = b2/2*0,27

b2 = 1,01/0,134 = 7,54 м2

b = 2,7 м

Поперечное смещение пустоты упуст вычисляется по формуле (из Рисунка 4.8):

yпуст = Bтр - Bтр/2 - b/3

yпуст = 9,9-9,9/2-2,7/3 = 4,05 м

Используя формулу (4.11), найдём расчётный кренящий момент MLy:

MLy = 0,99*4,05= 4,01 м3

Плечо расчётного кренящего момента определяется по формуле:

(4.14)

где М - водоизмещение судна, т (см. Часть 2)

- длина всех трюмов, = 61 м (определяется по рисунку 1.1 с учетом масштаба по длине);

mзерн - удельный погрузочный объём зернового груза, м3/т;

k =1,06 для полностью загруженного трюма, k =1,12 для частично загруженного трюма

Удельный погрузочный объём m кукурузы равен 1,4 м3/т

Из формулы (4.12) получаем:

Для проверки остойчивости после смещения зерна в обоих случаях на график статической остойчивости (Рисунки 4.9, 4.11) наносят график кренящего момента. График кренящего момента в соответствии с Правилами Регистра судоходства представляется прямой линией, проведенной через точки с координатами Q =00; и Q =400; . Статический угол крена от смещения зерна определяется по диаграмме статической остойчивости.

Остаточная площадь диаграммы после смещения зерна Sост вычисляется по диаграмме статической остойчивости численными методами.

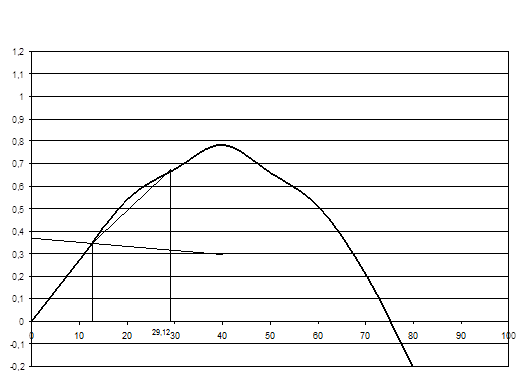

Рисунок 4.9 - Диаграмма статической остойчивости в случае полного заполнения трюмов.

Мейлер Л.Е.

Ляшко Р.А.

Остаточную площадь диаграммы определим из заштрихованного прямоугольного треугольника:

град.м.=0,157 рад.м., что больше чем 0,075 рад.м. (или 4,3 град.м).

б) Рассмотрим второй случай, когда предусматривается частичное заполнение трюмов. В случае частичной загрузки трюмов (Рисунок 4.10) условный расчётный угол смещения поверхности зерна принимается равным 250.

Расчётный объёмный кренящий момент от поперечного смещения зерна, отнесённый к единице длины грузового помещения, в соответствии с Правилами Регистра, определяется по формуле (4.11)

Для вычисления Sпуст воспользуемся формулой:

Sпуст = (B2тр*tg250)/8 (4.15)

где Sпуст - площадь пустоты после смещения, м2

Bтр - ширина трюма, Bтр = 9,9 м

Sпуст =9,92/8*0,466 = 5,71 м2.

Рисунок 4.10 - Схема перемещения зерна в случае частичного заполнения трюма.

Поперечное смещение пустоты упуст вычисляется по формуле (из Рисунка 4.10):

упуст = Bтр- Bтр/6- Bтр/6

упуст = 9,9-9,9/6-9,9/6 = 6,6 м

Используя формулу (4.9), найдём расчётный кренящий момент MLy:

MLy = 5,71*6,6=37,69 м3

Плечо расчётного кренящего момента определяется по формуле (4.14)

lQ, м

Q, град

Рисунок 4.11 - Диаграмма статической остойчивости в случае частичного заполнения трюмов

Остаточную площадь диаграммы определим из заштрихованного прямоугольного треугольника:

град.м. =0,051 рад.м., что меньше чем 0,075 рад.м. (или 4,3 град.м.).

Проверка требований остойчивости судна в соответствии с Правилами Регистра судоходства:

Согласно «Международного зернового кодекса» и отечественным правилам перевозки зерна характеристики остойчивости судна, после смещения зерна, должны удовлетворять следующим требованиям:

· угол статического крена судна qд от смещения зерна не должен превышать 12° или угла входа палубы в воду qd, если он меньше 12°.

· остаточная площадь Sост диаграммы статической остойчивости между кривыми восстанавливающих и кренящих плеч до угла крена, соответствующего максимальной разности между ординатами двух кривых qmax или 40°, или угла заливания qзал в зависимости от того, какой из них меньше, при всех условиях загрузки должна быть не менее 0,075 м. рад.
