Мероприятия по совершенствованию технической базы школы подготовки водителей

Рис. 3.4.

В трамвайный светофор вставляем 2 лампы:

1) одноконтактная;

2) двухконтактная.

Рис.3.5.

Рис. 3.6.

Таким образом при таком соединении загораются 2 л

ампы одновременно согласно пункту 6, 8 ПДД.

Рис. 3.7.

Для того что бы осуществить режим жёлтого мигания используется реле РС57. К Выводу Б реле подсоединяем провод (+), к выводу СЛ – подсоединяем 2 одноконтактные лампы.

Примечание: Нельзя подключать одну лампу так как в связи с устройством данного реле поворотов оно работать не будет.

В случае когда вторая лампа не нужна её убирают за стенд.

Рис. 3.8.

7. Для питания используем трансформатор с напряжением на вторичной обмотке 12 вольт. Вмонтируем его в нижний край стенда; если трансформатор не вмещается в габариты стенда, то делаем технологический вырез, который закрываем коробкой размерами 150×200.

8. Для выпрямления тока можно использовать диоды КД 20-28 собираемые по схеме изображённой на рисунке 9.

Рис. 3.9.

9. Соединяем провода и изолируем их.

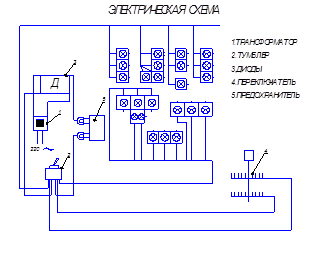

Рис. 3.10 – Электрическая схема.

10. Окрашиваем линзы.

11. В качестве линз используем фонари габаритных огней и указателей поворота от мотоцикла. Чтобы не было фантомного эффекта бортики фонарей заматываем изоляционной лентой или закрашиваем в черный цвет, а на световой установке реверсивного движения делают перегородки.

Правила эксплуатации и подготовка к работе

1. Поворачиваем ручку в крайнее правое положение, тумблер в правое положение.

2. Вставляем вилку в сеть.

3. Поворачиваем ручку влево по порядку. Каждая остановка ручки зажигает сигнальное направление на установке.

4. При повороте ручки влево до упора нужно перевести тумблер в крайнее левое положение и поворачивать ручку в обратном направлении.

Примечания.

1. Нельзя оставлять тумблер в среднем положении, так как возможен выход из строя стенда.

2. После работы отключить стенд от электросети.

Требования по технике безопасности

1. Перед включением стенда в сеть проверить электрошнур на отсутствие возможных нарушений изоляции.

2. При эксплуатации запрещается пользоваться розетками и вилками с разбитыми крышками, а так же повреждёнными электрошнурами.

3. Включать и выключать вилку электрошнура мокрыми руками.

4. Перед осмотром или ремонтом электрооборудования стенда необходимо вынуть вилку из розетки.

3.5 Разработка дублирующих педалей с пневматическим приводом на автомобиль КамАЗ

Сжатый воздух, необходимый для работы пневматических цилиндров отбирается из первого и второго контура пневмопривода автомобиля. Включаются цилиндры после открытия воздушных кранов (1) т. е. когда инструктор нажмёт на кнопки кранов, выведенных на пол кабины.

Для отбора воздуха существующий проходной штуцер заменён тройником. От кранов по магистралям воздух подаётся к пневмоцилиндрам (2) управления педалью сцепления.

Пневмоцилиндр, воздействующий на педаль сцепления крепится в П-образной скобе к кронштейну рулевой колонки; его шток связан с педалью.

Пневмоцилиндр управления педалью тормоза крепится на оси, которая приваривается к кронштейну двуплечего рычага. На педаль воздействует связанный с ней шток пневмоцилиндра.

Все трубки имеют диаметр 8 мм. Это дало возможность использовать те же переходники и штуцеры, которые применены в тормозной системе КамАЗа.

Эта схема позволяет инструктору независимо от положения основных педалей тормоза и сцепления, которыми пользуется обучаемый вождению, воздействовать на эти органы управления.

4. АВТОДРОМНАЯ ПОДГОТОВКА

4.1 Цели и задачи автодромной подготовки

Первоначальное обучение вождению автомобиля на улицах и дорогах связано с повышенной опасностью. Соблюдение основных положений методики осложняется большим количеством факторов, носящих отвлекающий характер и часто оказывающих непосредственное влияние на ход занятий. В результате, создаётся обстановка, вызывающая нервное перенапряжение, быстрое утомление учащегося и мастера, значительные потери учебного времени и в целом низкую продуктивность занятий.

Все эти недостатки устраняются при наличии автодрома или закрытой площадки, обеспечивающих условия для безопасного обучения, неуклонного соблюдения требований, лучшего использования учебного времени, высокой эффективности занятий.

На автодромах и закрытых площадках выполняются упражнения программы, позволяющие закрепить и развить начальные навыки, полученные в тренажёрном кабинете, подготовить учащихся к выезду на улицы и дороги.

На автодромах создаются реальные условия для группового обучения вождению, привитие навыков взаимодействия.

Вместе с тем автодромы используют для развития навыков преодоления дорожных препятствий, движения в сложных дорожных условиях, с наступлением темноты, а также при контрольных проверках и выпускных экзаменах по вождению автомобиля.

Автодром или закрытую площадку размещают по возможности вблизи учебного заведения, чтобы нулевые пробеги учебных автомобилей свести к минимуму.

Размеры участка определяют в зависимости от местных условий и объёма работы учебного заведения.

В зависимости от числа учащихся, объёма работы и задач автодромы могут быть небольших размеров, так называемые закрытые площадки (первой категории), и значительных размеров (второй и третьей категории).

На автодромах первой категории отдельные учебные элементы имитируются временно установленными или нанесёнными на поверхности площадки вспомогательными средствами, которые могут изменяться без особых затрат. Автодромы второй категории оборудуют временными переносными и постоянными устройствами. На них создаются необходимые элементы дорог. Автодромы третьей категории представляют собой учебно-спортивный комплекс.

Использование автодромов значительно повышает эффективность профессиональной подготовки водителей благодаря интенсификации учебного процесса и обеспечению максимального приближения учебных занятий к реально наблюдаемым на дороге дорожно-транспортным ситуациям. В связи с этим в настоящее время можно выделить две основные проблемы, связанные с совершенствованием автодромной подготовки водителей:

- выбор рациональной конфигурации трассы автодрома и её параметров, исходя из конкретных задач обучения;

- разработка технического оборудования автодромов, позволяющего моделировать различные дорожно-транспортные ситуации, в том числе и критические.

Условия автодрома позволяют:

- организовать поточно-групповое обучение водителей;

- осуществить комплексную подготовку водителей по основным разделам технического мастерства;
