Дизайн в автомобилестроение

рис.5. FORD “Folcen” с четырехдверным закрытым кузовом

Для дальнейшего улучшения акустической и тепловой изоляции кузовов, предохранения от вибрации, а также с целью герметизации от пыли, грязи и влаги, общий вес изолирующих покрытии и различных прокладок был доведен до 40 кг. не считая 16 кг.

специальных пористых покрытий пола и нижней поверхности крыльев.Все предприятия концерна FORD применяли в 60-х годах специальные суперэмаливые краски, которые предохраняют поверхность машины от коррозии.

Типы применяемых кузовов на легковых автомобилях сохранились неизменными и характеризуются подавляющим распространением закрытых моделей типа седан или купе (то есть 2-х или 4-х дверные). Отмечается дальнейший рост применения закрытых кузовов типа H a r d T o p, не имеющих промежуточной стойки между передней и задней дверьми, а также универсальных грузо-пассажирских кузовов различной разновидности.

Внешние формы легковых автомобилей, как уже упоминалось, подверглись в 60-х годах очередной модернизации. Можно отметить дальнейшее понижение высоты автомобиля, понижение и расширение утрированных “авиационных” форм стабилизаторов в задней части автомобиля (например FORD “G a l a x y”(рис. 6.)) и смягчение резко выделяющихся декоративных профилированных обкладок на боковых панелях кузовов. Почти все фирмы изменили форму и размеры облицовки радиатора.

Рамы. На автомобилях концерна FORD по-прежнему применялись рамные конструкции шасси. Типичная форма подобной конструкции шасси представляет из себя весьма жесткую раму с широко расставленными в средней части лонжеронами. Подобные рамы допускают максимальное расширение пассажирского салона и могут в известной степени защитить пассажиров от боковых ударов при авариях и столкновениях.

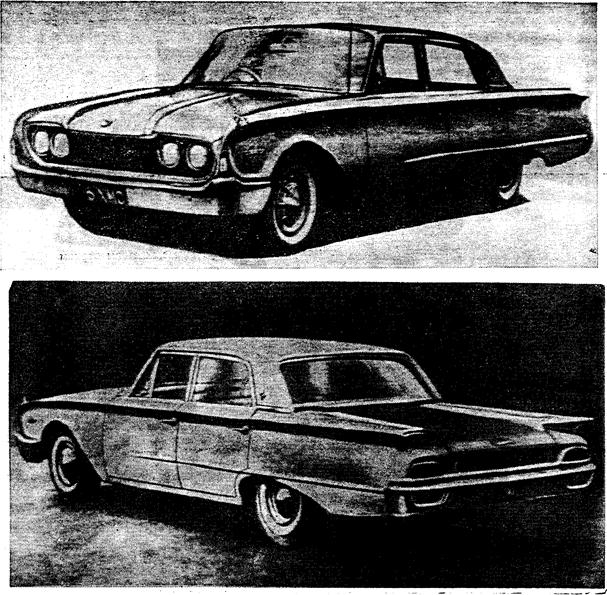

рис. 6. FORD “Galacsi” с четырехдверным кузовом: вид спереди (вверху)и вид сзади (внизу).

Повышение безопасности и комфортабельности. Повышение безопасности и комфортабельности автомобилей в 60-е годы как и сейчас находился в центре внимания при выпуске новых моделей и модернизации старых. Так 1960 году на автомобили концерна FORD по желанию покупателя, а затем с 1965 года и стандартно стали устанавливать:

автоматическое электронное устройство ”M i r r o r – M a t i c”, предотвращающее ослепление водителя от зеркала заднего вида светом фар идущего сзади автомобиля;

устройство с фотоэлементным датчиком, автоматически переключающим дальний на ближний свет фар под действием света фар встречного автомобиля;

“а в т о п и л о т”, ограничивающий скорость движения, заранее заданным пределом;

аварийную сигнализацию, то есть устройство автоматически включающее все сигналы поворотов одновременно;

пневматическое устройство, автоматически запирающее все двери кузова при работающем двигателе, что повысило безопасность движения.

Также появилось новшество – неослепляющие освещение щитка приборов люминесцентным светом ”A s t r a – D o m”, являющиеся более экономичным и долговечным и по сей день.

Обобщение дизайна автомобилей 60-х годов. Анализируя модели 60-х годов на примере развития одной модели (FORD “F o l k e n”) можно установить основные моменты “эволюции”, американских легковых автомобилей в частности автомобилей концерна FORD:

Повышение безопасности движения, а значит и привлечение большего числя покупателей.

Прекращение гонки за мощностью автомобилей, увеличение размеров, уменьшение веса, приближение цены автомобилей к рядовому покупателю – автомобиль перестает быть роскошью, постепенно превращается в средство передвижения, к чему так стремились в начале века.

Мероприятия в области конструирования и технологии, направленные на повышение долговечности, стойкости и экономичности автомобилей.

Важнейшей проблемой над которой работали все фирмы, является переход на алюминиевые двигатели, которые более легкие и экономичные. К 1969 году почти все модели FORD-а имели алюминиевые двигатели.

1.3. Автомобили 90-х годов

Рассмотрение дизайна моделей концерна FORD 90-х годов можно провести на модели FORD “M o n d e o ” (рис. 7, рис. 8). Кузов данной модели хотя и похож на своих предшественников, таких как FORD “S i e r r a” (рис. 9), но также многим отличается от них. Тип кузова можно определить как комби–седан, но также существует и универсал “M o n d e o”. Главной отличительной особенностью новых моделей 90-х годов можно назвать стремление приблизить автомобиль к человеку владеющим им. Для многих автомобиль стал местом работы, следовательно надо улучшить внутренний дизайн салона тем самым приблизив его к обстановке близкой человеку. Кузов нового “M o n d e o ” стал более обтекаем коэффициент аэродинамического сопротивления СХ заметно снизился до 0,28. Для получения такого низкого коэффициента фирмой FORD были применены авиационные технологии.

Рис. 7 FORD “Mondeo”. Рис. 8 FORD “Mondeo”.

Рис. 9 FORD “Sierra”.

Форма кузова спереди клинообразная с сильно наклоненным ветровым стеклом. Для снижения сопротивления воздушному потоку во многих моделях не только ветровое но и заднее стекло установлено на клею и плавно сопряжено с кузовом. У модели “M o n d e o X R 4” Боковые стекла расположенные в рамах двери так что составляют одну плоскую поверхность с поверхностью двери. Это не только улучшило обтекаемость, но и свело до минимума внешние шумы. Передний бампер, решетка радиатора, наружные зеркала заднего вида, диски и колпаки на колесах “M o n d e o ” выполнены в соответствии с требованиями аэродинамики, проектировались и конструировались с применением технологий аэродинамической трубы. С этой же целью крепления стекло–очистителей спрятаны под крышку капота. Для большего уменьшения веса автомобиля в новых моделях применяли двигатели с головкой блока из легких металлов, а так же и сам кузов выполненный не только из стали и алюминия, а так же из легких прочных материалов (композитов). Задняя подвеска на всех моделях концерна FORD независимая на продольных или продольных и поперечных рычагах, подобную подвеску применили в “M o n d e o ”, хотя этот автомобиль имеет задний привод.Для повышения экономичности своих моделей концерн FORD на ряду с повышением аэродинамических свойств использовал снижение массы в снаряженном состоянии в интервале (в зависимости от отделки снаряжения и модели) 970–1040 кг. Для снижения веса как уже упоминалось применялись специальные высококачественные материла и алюминий, составившие примерно 35% от обшей массы металлических элементов автомобиля. Проблема обеспечение безопасности была частично решена применением эффективной системой зашиты автомобиля от ударов, что достигнуто было независимой передней и задней панелью кузова FORD “M o n d e o ”, где это применилось впервые, а так же получили широкое распространение воздушные подушки безопасности.
