Проработка возможности переноса устройства приема жидких грузов на ходу

Введение

В данном расчете выполняется проработка возможности переноса устройства приема жидких грузов на ходу – М450–1 со стенок ангара на продольные стенки надстройки на палубе бака в районе 54 шп., правый и левый борт. Проверяется прочность конструкций надстройки и фундаментов под данные устройства после переноса, также определяются перемещения вышеук

азанных конструкций.

Расчет выполняется для двух вариантов установки устройства М450–1:

– вариант №1 – горизонтальная ось устройства находится на расстоянии 2500 мм от палубы бака;

– вариант №2 – горизонтальная ось устройства находится на расстоянии 2000 мм от палубы бака.

Кроме этого рассматриваются различные варианты приложения нагрузок к фундаментам.

В расчет включена часть конструкции надстройки выше палубы бака от 52 до 61 шп., то есть конструкции ограждающие погреб под изделие 3С-14Э.

Расчет выполнен в соответствии с «Правилами выполнения расчетов прочности конструкций корпуса надводных кораблей» (изд. 1981 г., Л-562с).

Расчет выполняется методом конечных элементов машинным способом в конечно-элементном пакете ИСПА (Интегрированная Система Прочностного Анализа).

В качестве расчетных усилий приняты нагрузки, предоставленные 52 отделом – смотри рисунок 1 (лист 7), где:

– Р1=4000 кгс;

– Р2=16000 кгс4

– Р3=4000 кгс;

– α=20°;

– β=20°.

Согласно условиям эксплуатации устройства М450–1 усилия Р1, Р2 и Р3 одновременно действовать не могут, поэтому в расчете учитывается воздействие на конструкции надстройки и фундаментов только от усилия Р2, как от максимального.

Для каждого варианта установки устройства рассматриваются 4 варианта приложения усилия Р2:

– вариант I – усилие Р2 направлено перпендикулярно опорной поверхности фундамента;

– вариант II – усилие Р2 направлено в нос под углами 20° относительно основной плоскости и плоскости 54 шп., одинаково на обоих бортах;

– вариант III – усилие Р2 направлено в корму под углами -20° относительно основной плоскости и плоскости 54 шп., одинаково на обоих бортах;

– вариант IV является комбинацией вариантов II и III – на одном борту усилие Р2 под углами 20° направлено в нос, на противоположном борту усилие под углами -20° направлено в корму.

Сосредоточенное усилие Р2 раскладывается на равные составляющие, которые равномерно распределены на площади 300х400 мм2 – площади обуха приемного устройства, который приваривается к опорной поверхности фундамента.

Допускаемые эквивалентные напряжения в конструкциях надстройки и фундаментов при расчете прочности равны 312 МПа (3200 кгс/см2).

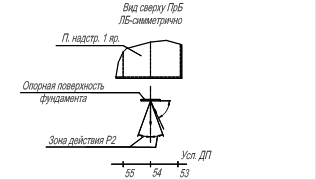

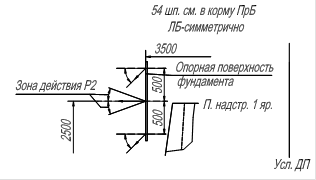

Рисунок 1 – Схема приложения усилий к фундаменту, вариант №1 (для варианта №2 усилия прикладываются аналогично)

3. Описание модели

Для построения модели моделировались наружные стенки надстройки, поперечные переборки на 54 и 61 шп., выгородка в ДП от 52 до 54 шпангоута, настил 1 яруса надстройки, пиллерсы на 57+250 мм шп. от палубы бака до палубы надстройки 1 яруса и фундаменты под устройства М450–1.

Расчетная модель набиралась с помощью плоских оболочечных элементов с шестью степенями свободы в узле. Ребра жесткости моделировались двухузловыми стержневыми элементами с шестью степенями свободы в узле.

Всем стенкам и переборкам надстройки на уровне палубы бака запрещены перемещения в трех плоскостях – условие свободного опирания.

Составляющие силы Р2 прикладываются к узловым точкам конечных элементов фундамента на площади 300х400 мм2 – смотри рисунок 16 (лист 24). Для вариантов направления усилия Р2 под углами, усилие раскладывается по осям X, Y и Z; ось X идет вдоль корабля, ось Y идет вверх, ось Z идет поперек корабля. Например, для варианта II приложения усилия составляющие по осям будут равны:

– ;

– ;

– ;

схема приложения усилий для данного варианта представлена на рисунке 17 (лист 25).

Для остальных вариантов приложения нагрузки составляющие усилия Р2 находятся аналогично, учитывая направление действия усилия.

4. Определение действующих напряжений в конструкциях надстройки и фундаментов

В данном разделе определяются действующие напряжения в фундаментах под устройства М450–1 и в конструкциях надстройки в районе установки фундаментов, смотри рисунки 2, 3 (листы 28,29).

Значения максимальных эквивалентных напряжений для всех вариантов расчета приведены в таблице 1.

Таблица 1 – Максимальные эквивалентные напряжения в конструкциях надстройки и фундаментов
