Анализируя результаты в таблице видно, что максимальные действующие эквивалентные напряжения в конструкциях не превышают допускаемых напряжений, которые равны 3200 кгс/см2.

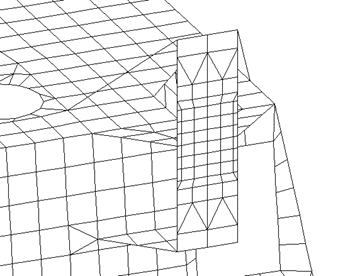

Рисунок 2 – Район определения напряжений в конструкциях для варианта №1

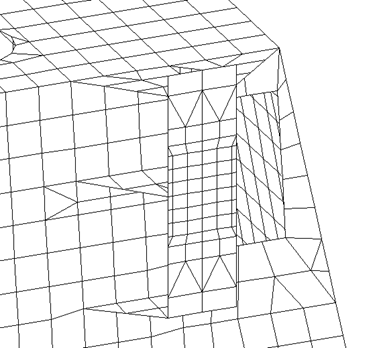

p>Рисунок 3 – Район определения напряжений в конструкциях для варианта №2

5. Определение перемещений конструкций надстройки и фундаментов

5.1 Определение перемещений палубы надстройки 1 яруса

В данном разделе определяются перемещения палубы надстройки 1 яруса в районе выреза под установку 3С-14Э – это необходимо, потому что значительные перемещения настила в данном районе могут повлиять на работу установки.

Характерные точки на палубе надстройки 1 яруса, в которых определяются перемещения – Ux, Uy, Uz по всем трем осям представлены на рисунке 4 (лист 32). Результаты расчета приведены в таблицах 2,3.

Таблица 2 – Перемещения палубы надстройки1 яруса для варианта №1 установки устройства М450–1

Номер точки	Вариант приложения усилий
	I			II			III			IV
	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4
1	21,0	1,8	-5,4	46,0	2,9	-7,0	-8,5	0,2	-2,4	-7,4	0,6	-7,4
2	20,0	5,6	-24,0	44,0	6,4	-31,0	-7,0	3,4	-1,1	-8,4	3,8	-13,0
3	17,0	7,6	-29,0	36,0	6,6	-33,0	-6,8	6,6	-1,8	-8,5	6,6	-1,6
4	10,0	2,2	0	15,0	0,1	0	2,9	3,7	0	8,8	1,9	8,1
5	17,0	7,6	29,0	36,0	6,6	33,0	-6,8	6,6	1,8	38,0	6,6	3,5
6	20,0	5,6	24,0	44,0	6,4	31,0	-7,0	3,4	1,1	44,0	6,0	2,8
7	21,0	1,8	5,4	46,0	2,9	7,0	-8,5	0,2	2,4	44,0	2,5	2,0
8	32,0	-2,6	0	61,0	-5.9	0	-5,4	1,3	0	27,0	-2,3	-7,2

Таблица 3 – Перемещения палубы надстройки1 яруса для варианта №2 установки устройства М450–1

Номер точки	Вариант приложения усилий
	I			II			III			IV
	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4	Ux, см *10-4	Uy, см *10-4	Uz, см *10-4
1	12,0	1,8	-3,3	31,0	2,7	-4,7	-9,8	0,5	-1,1	-8,0	0,9	-4,5
2	12,0	1,5	-1,4	30,0	-4,1	-20,0	-8,9	6,7	-5,0	-8,5	7,2	-7,4
3	9,7	-4,5	-1,9	24,0	-17,0	-21,0	-7,5	8,9	-12,0	-7,7	9,1	-12,0
4	6,0	-4,3	0	11,0	8,7	0	-0,1	-1,6	0	5,3	-3,8	4,0
5	9,7	-4,5	1,9	24,0	-17	21,0	-7,5	8,9	12,0	25,0	-1,7	21,0
6	12,0	1,5	1,4	30,0	-4,1	20,0	-8,9	6,7	5,0	29,0	-4,6	18,0
7	12,0	1,8	3,3	31.0	2,7	4,7	-9,8	0,5	1,1	29,0	2,3	1,2
8	18,0	-1,0	0	41,0	-2,3	0	-8,7	0,6	0	16,0	-0,9	-4,8
