Электроснабжение железнодорожного предприятия

Применение вибродиагностического комплекса «Вектор - 2000» позволяет своевременно оценивать техническое состояние подшипников качения, зубчатых передач, тяговых двигателей моторных вагонов электропоездов и снизить количество случаев неисправности мотор-вагонного подвижного состава (МВПС) в эксплуатации.

Восстанавливаются изношенные и изготавливаются новые узлы и детали МВПС. Всего восстанав

ливается 21 наименований узлов и деталей, изготавливается 65 наименований изделий из капрона и резины, ежемесячно восстанавливается 150 – 200 банок аккумуляторных батарей ПК – 55.

Режим работы основных цехов депо – односменный. Для отдельных участков, занятых подготовкой локомотивов в рейс применяется трёхсменный график работы. Для решения поставленных задач депо имеет высококвалифицированные кадры.

Электропитание цехов и установок осуществляется кабельными линиями (КЛ), отходящими от деповской трансформаторной понижающей подстанции (ТП-Депо). В основном срок эксплуатации КЛ депо составляет более 15…20 лет, в результате чего наблюдается частый выход КЛ из работы. Система электроснабжения локомотивного депо сложилась за предыдущие годы, постоянно претерпевая изменения во внешней и внутренней разводке, причиной которых чаще всего являлись как новые производственные задачи, так и текущие производственные обстоятельства (порывы, аварии и пр.).

Изношенность всей электроснабжающей сети и оборудования депо обусловила постепенную замену ранее проложенных кабелей подземной или внутренней прокладки в наружном исполнении. Изменения, вносимые в прокладку кабелей и разводку по помещениям, зачастую не отражаются в документации и создадут в будущем множество трудностей при организации внутрицехового учета потребления электроэнергии.

Локомотивное депо по надежности электроснабжения относится к потребителям третьей категории. Вместе с тем от низковольтного распределительного устройства с напряжением 0,4 кВ ТП-Депо проложена кабельная линия резервного питания поста электрической централизации (ЭЦ), потребителя первой категории.

Необходимость усиления системы электроснабжения вызвана установкой новых дополнительных мощных нагрузок: второго колёсно-токарного станка с мощностью рН = 80 кВт (ЭП №62) и стенда испытания дизельных двигателей с мощностью рН = 190 кВт (ЭП №136).

Всего в депо установлено 173 единицы стационарного оборудования. В помещениях администрации и бытовых помещениях, расположенных на втором и третьем этажах, над пантографным отделением, применяется 35 единиц офисного оборудования, 12 кондиционеров, а также 20 единиц бытовой техники. Установленная паспортная мощность оборудования депо составляет 1720,4 кВт, в том числе:

- технологическое оборудование, РΣ = 534,1 кВт, или 31,0 %;

- испытательные стенды, РΣ = 277,3 кВт, или 16,1 %;

- компрессоры, насосы, РΣ = 126,9 кВт, или 7,4 %;

- вентиляторы, кондиционеры, РΣ = 160,9 кВт, или 9,4 %;

- краны, манипуляторы, РΣ = 101,5 кВт, или 5,9 %;

- электродомкраты, РΣ = 237,5 кВт, или 13,8 %;

- сварочное оборудование, РΣ = 110,0 кВт, или 6,4 %;

- освещение общее и местное, РΣ = 97,6 кВт, или 5,7 %;

- прочее оборудование, РΣ = 74,6 кВт, или 4,3 %.

Структура установленной мощности всех потребителей депо приведена на рисунке 1.1.

В связи с большим объемом выполняемых расчетов задание на проектирование разделено на две части, поэтому расчет нагрузок в дипломном проекте будет выполнен совместно со студенткой Свиридовой Еленой Ивановной. В данной проектируемой части депо установлено 104 единицы стационарного оборудования.

Исходными параметрами для решения сложных комплексно-технических и экономических расчетов, возникающих при проектировании современных предприятий, являются нагрузки. Расчёт нагрузок необходим для определения места расположения и мощности понижающей подстанции и распределительных шкафов, правильного выбора мощности компенсирующих устройств, выбора сечения проводов и кабелей, шин, выбора и принятия уставок релейной защиты, расчета потерь, отклонения и колебания напряжения. Поэтому правильное определение электрических нагрузок является решающим фактором при проектировании и эксплуатации электрических сетей, электроснабжения предприятий.

Расчет электрических нагрузок выполняется для выбора и проверки токоведущих элементов по пропускной способности (нагреву), расчёта потерь и показателей качества электроэнергии, выбора защитной аппаратуры и устройств компенсации реактивной мощности. Расчёт нагрузок проводится в характерных точках по мере приближения к источнику питания. Поскольку формирование нагрузок зависит от случайных факторов, при проектировании используется теория вероятностей с применением метода упорядоченных диаграмм (метод коэффициента максимума).

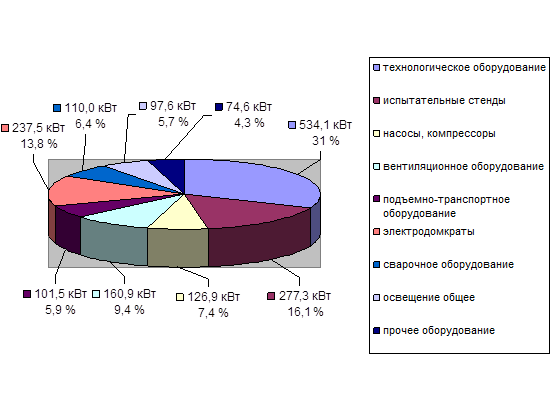

Рисунок 1.1 – Структура установленной мощности потребителей депо

Расчет силовых электрических нагрузок производится по всему предприятию (депо) по характеристикам режима работы электроприемников (ЭП). Расчет нагрузок на освещение депо будет выполнен студенткой Свиридовой Еленой Ивановной.

Различают три основных режима работы электрических установок: продолжительный, кратковременный и повторно-кратковременный. В длительном режиме машины рассчитаны работать без повышения температуры отдельных частей выше допустимых пределов (вентиляторы, насосы, электропечи) /2/.

В длительном режиме, но с переменной нагрузкой работают различные обрабатывающие станки, прессы, молоты. При кратковременном режиме за период включения температура отдельных частей не успевает достичь недопустимых значений, а период остановки достаточен для остывания. В этом режиме работают вспомогательные механизмы станков, различные заслонки и затворы.

При повторно-кратковременном режиме длительность циклов работы и останова не превышает 10 мин. В этом режиме работают краны и сварочные трансформаторы, создающие также значительные пиковые токи.

Для выполнения проекта электроснабжения депо необходимо определить следующие значения электрических нагрузок: средние нагрузки за максимально загруженную смену, максимальные кратковременные (пиковые) нагрузки, максимальные нагрузки различной продолжительности. В настоящее время принят получасовой расчётный максимум нагрузки (РMAX = Р30) /2/.

В начальной стадии расчёта паспортные номинальные мощности электроприёмников приводятся к установленной мощности с учётом продолжительности включения (ПВ, %) равной единице и коэффициента мощности по формуле

, [1.1]

где рН – установленная номинальная мощность электроприёмника, кВт;

Sпасп – паспортная номинальная мощность электроприёмника, кВ·А;

ПВ - продолжительность включения характеризует время работы электроустановки под нагрузкой в течение часа, отн. ед.;

сos φ – коэффициент мощности, определяющий соотношение активной и реактивной составляющих потреблённой электроэнергии (в некоторых случаях удобнее пользоваться tg j.
