Электроснабжение железнодорожного предприятия

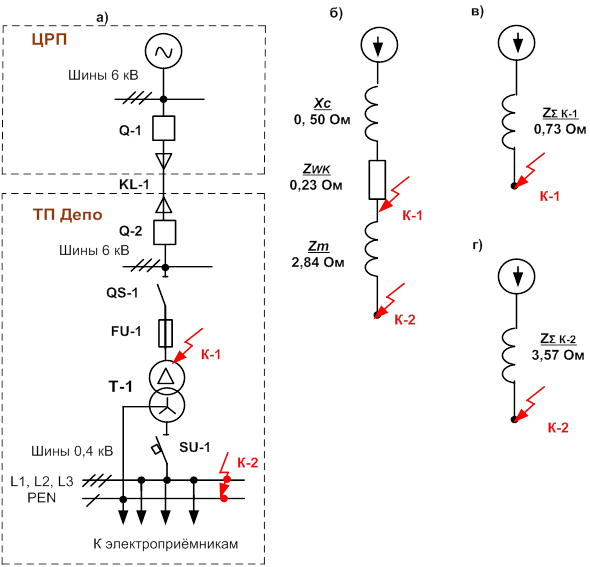

Для расчета тока КЗ на основании схемы электроснабжения предприятия приведённой на рисунке 1.2 составляется эквивалентная схема замещения электроснабжения депо. На рисунке 1.4 приведены расчётная схема цепи КЗ (а), схема замещения цепи КЗ-1 (б) и эквивалентные схемы замещения цепи КЗ-12 (в) и КЗ-2 (г).

Рисунок 1.4 – Схе

мы для расчета сверхтока при КЗ

Для выбора параметров и характеристик оборудования и уставок токовых защит необходимо определить ток КЗ в различных точках сети.

Локомотивное депо получает основное питание по высоковольтной кабельной линии 6 кВ длиной 0,9 км и выполненной кабелем марки ААШВ 3×120 с сечением алюминиевых жил по 120 мм2.

Расчет тока КЗ удобнее вести в именованных единицах, так как сопротивление большей части элементов цепи собственных нужд (шин, кабелей, переходных сопротивлений) задается в каталогах в Омах. Сопротивления всех элементов схемы замещения приводятся к среднему номинальному напряжению ступени КЗ UСН, которое на 5% больше номинального /3/.

Индуктивное сопротивление системы определяется из предшествующих расчетов результирующих сопротивлений всех условно объединенных источников до шин подстанции, или же вычисляется по мощность КЗ на шинах подстанции. Складываются соответствующие составляющие, определяется результирующие сопротивления цепи КЗ

.[1.19]

где rå - активное, xå - реактивное и zå - полное сопротивления, Ом

Для упрощения расчёта активные сопротивления цепи учитываются, если они более чем на 10% влияют на конечный результат /3/. Следующим упрощением является то, что полные сопротивления цепи КЗ складываются арифметически, а не геометрически. При этом преимущественно активное сопротивление воздушных и кабельных линий арифметически складывается с преимущественно индуктивным сопротивлением трансформаторов.

Действующее значение периодической составляющей тока трёхфазного КЗ IКЗ определится, кА

, [1.20]

гдеUCH - среднее номинальное напряжение, кВ;

Z∑ - суммарное сопротивление цепи КЗ, Ом.

Определяется ударный ток в цепи iУ возникающий через 10 мс после образования КЗ, А

. [1.21]

Для электроустановок высокого напряжения ударный коэффициент с достаточной для практики точностью можно принять равным КУ = 1,8, а для электроустановок низкого напряжения КУ = 1,2 /3/.

Для силового трансформатора полное сопротивление определится, Ом

,[1.22]

гдеUК - напряжение опыта КЗ трансформатора, %;

ST – номинальная мощность трансформатора, кВ·А.

Погонное индуктивное и активное сопротивления кабелей и воздушных линий возьмём в справочниках /3/. Суммарное полное сопротивление питающей линии составит, Ом

ZWL = z0 · l. [1.23]

Для определения сопротивления цепи КЗ на другой ступени напряжения необходимо пересчитать полученные величины по формуле

ZНН = ZВН/КТР 2 [1.24]

где КТР – коэффициент трансформации. Ток двухфазного КЗ определится, А:

IКЗ (2) = IКЗ · 0,867. [1.25]

Каждое присоединение должно быть обеспечено коммутационной и защитной аппаратурой. Аппараты защиты следует устанавливать, как правило, в местах сети, где сечение проводника уменьшается (по направлению к месту потребления электроэнергии) или где это необходимо для обеспечения чувствительности и селективности защиты. Аппараты защиты должны устанавливаться непосредственно в местах присоединения защищаемых проводников к питающей линии /4/.

В силовой трансформатор к шинам питающей сети подключён посредством коммутационного аппарата. Для этой цели можно применить высоковольтный разъединитель, которым в сети до 20 кВ можно отключать ток намагничивания (холостого хода) трансформаторов мощностью до 630 кВ·А /4/.

Трансформаторы малой и средней мощности на стороне высокого напряжения (ВН) как правило, от сверхтоков защищаются высоковольтными предохранителями, которые выбираются по конструктивному выполнению, номинальному напряжению и току, предельному отключаемому току и мощности, роду установки и в некоторых случаях условию селективности.

Предохранители высоковольтные токоограничивающие ПКТ и ПКН предназначены для защиты силовых трансформаторов, воздушных и кабельных линий, трансформаторов напряжения в электроустановках до 35 кВ от токов перегрузок и коротких замыканий.

Коммутационные способности предохранителей соизмеримы с выключателями такого же класса напряжения.

При выключении токов большой кратности к номинальному предохранитель работает с токоограничивающими свойствами. Защитная характеристика предохранителя определяет зависимость времени отключения от величины сверхтока защищаемой цепи.

Время термической стойкости масляных трансформаторов зависит от напряжения опыта короткого замыкания еК, %.

При протекании сверхтока это время tДОП., с, приближённо можно оценить по следующей формуле

, [1.26]

гдекоэффициент кратности тока КЗ к номинальному току трансформатора.

При КЗ на шинах вторичной обмотки К = 100/еК,.

Условием защиты трансформатора является

tПЛ < tДОП, [1.27]

гдеtПЛ – время сгорания плавкой вставки предохранителя, с.

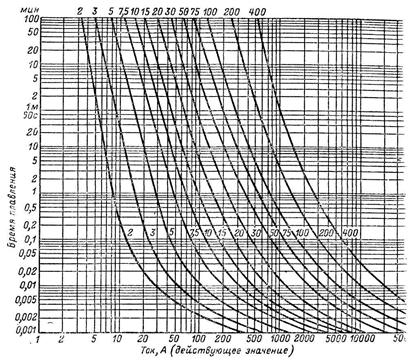

Кривые время-токовых характеристик предохранителей приведены на рисунке 1.5.

Рисунок 1.5 – Время-токовые характеристики высоковольтных предохранителей ПК (на кривых обозначены номинальные токи плавких вставок)

Номинальный ток плавкой вставки предохранителя на стороне ВН трансформатора выбирается из следующих условий:

- для трансформаторов мощностью до 160 кВ·А, IН ВСТ = 2(3)×IН ТР;

- для трансформаторов мощностью до 630 кВ·А, IН ВСТ = 1,5(2)×IН ТР.

При этом необходимо учесть кратковременные пусковые токи оборудования и ток намагничивания при включении трансформатора без нагрузки. Например, сопротивление цепи КЗ на шинах 6 кВ КТП (точка К-1) складывается из сопротивления питающей системы, которой является центральная распределительная подстанция (ХС = 0,50 Ом), сопротивления воздушной и кабельной линий. Погонное сопротивление высоковольтной линии основного питания ТП Депо выполненной кабелем марки ААШВ 3×120 zWK = 0.26 Ом/км /3/; по формуле [1.24] определим сопротивление кабельной линии

ZWK = 0.26· 0.9 = 0.23 Ом.

Суммарное сопротивление цепи КЗ до точки К-1 определится

ZКЗ-1 = 0,50 + 0,23 = 0,73 Ом.

Ток трёхфазного КЗ в точке К-1 по формуле [1.21] определится

= 5,00 кА = 5000 А.

В максимуме системы энергоснабжения оба трансформатора "ТП-Депо" включены параллельно и работают на сборные шины с напряжением 0,4 кВ.
