Электрооборудование автомобилей
Контактная система зажигания не обеспечивает надежной работы двигателей автомобилей при увеличении у них числа цилиндров, степени сжатия и максимальной частоты вращения коленчатого вала. Для обеспечения надежной работы таких двигателей Необходимо увеличивать силу тока в первичной цепи системы зажигания (цепи низкого напряжения), что невозможно из-за снижения срока службы контактов прерывателя,
вследствие их обгорания.
Контактно-транзисторная система зажигания по сравнению с контактной системой обеспечивает более надежную работу двигателя, повышает его срок службы и приемистость, облегчает пуск, уменьшает расход топлива, износ свечей зажигания и контактов прерывателя. Она увеличивает ток высокого напряжения более чем на 25 %, а также энергию и длительность искрового разряда (почти в 2 раза), что способствует более полному сгоранию даже обедненной рабочей смеси в цилиндрах двигателя.
В контактно-транзисторную систему зажигания входят: катушка зажигания; распределитель зажигания, включающий прерыватель тока низкого напряжения и распределитель тока высокого напряжения; свечи зажигания; транзисторный коммутатор, провода высокого напряжения и выключатель зажигания.
Основной особенностью контактно-транзисторной системы зажигания (рис. 8) является то, что транзисторный коммутатор 5, включенный в первичную цепь между катушкой зажигания и контактами 4 прерывателя, разгружает контакты. В связи с этим отпадает необходимость в искрогасящем конденсаторе. Работает система следующим образом. При включенном выключателе 4 зажигания после замыкания контактов 4 прерывателя транзистор коммутатора 5 открывается, и по первичной обмотке 7 катушки зажигания будет протекать ток. В момент размыкания контактов прерывателя транзистор коммутатора запирается. Ток в первичной цепи резко уменьшается, и во вторичной обмотке 6 катушки зажигания создается ток высокого напряжения. Он подводится к ротору 2 распределителя 3 зажигания, который распределяет ток высокого напряжения по свечам 1 зажигания в соответствии с порядком работы двигателя.
Рис. 8. Схема контактно-транзисторной системы зажигания:
1 — свеча; 2 — ротор; 3 — распределитель; 4 — контакты; 5 — коммутатор; 6,7— обмотки; 8 — выключатель
Бесконтактная система зажигания обеспечивает надежную работу двигателя, так как позволяет получить стабильное искрообразование в свечах зажигания и более устойчивое воспламенение рабочей смеси на различных режимах работы двигателя. Основной особенностью этой системы зажигания является ее бесконтактный датчик, не подверженный механическим износам. Поэтому момент зажигания с увеличением пробега автомобиля в бесконтактной системе не меняется и система не требует обслуживания в процессе эксплуатации.

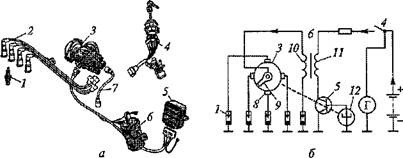

Рис. 9. Бесконтактная система зажигания:
а — устройство; б — схема; 1 — свеча; 2,1 — провода; 3 — датчик-распределитель; 4 — выключатель; 5 — коммутатор; 6 — катушка; 8 — контакт; 9 — ротор; 10, 11 — обмотки; 12 — датчик
В бесконтактную систему зажигания (рис. 9, а) входят: катушка 6 зажигания; датчик — распределитель зажигания 3, состоящий из бесконтактного микроэлектронного датчика и распределителя тока высокого напряжения; свечи 1 зажигания; электронный коммутатор 5; провода 2 и 7 высокого напряжения и выключатель 4 зажигания.
Принципиальная схема бесконтактной системы зажигания представлена на рис. 9, б.
При включенном выключателе зажигания 4 ток низкого напряжения поступает к электронному коммутатору 5 и к бесконтактному микроэлектронному датчику 12, находящемуся в датчике — распределителе зажигания 3. Распределительный вал двигателя вращает вал датчика-распределителя, и бесконтактный датчик 12 подает импульсы в коммутатор 5, который преобразует их в импульсы тока в первичной обмотке 11 катушки зажигания 6. Ток, проходящий по первичной обмотке катушки зажигания, создает магнитное поле. В момент прерывания тока магнитное поле резко сокращается, и во вторичной обмотке 10 катушки зажигания индуктируется ток высокого напряжения. Ток высокого напряжения поступает к вращающемуся ротору 9 распределителя зажигания и от него к одному из контактов 8 распределителя, соединенных со свечами зажигания 1. Искровой разряд между электродами свечи зажигания воспламеняет рабочую смесь в цилиндрах в соответствии с порядком работы двигателя.
При обслуживании бесконтактной электронной системы зажигания, обладающей высокой энергией, нельзя при работающем Двигателе касаться приборов системы зажигания и проверять их работоспособность на искру между наконечниками проводов свечей зажигания и массой автомобиля. Это может привести к серьезным травмам, повреждению приборов системы зажигания и выходу самой системы из строя.
2.3 Конструкции приборов системы зажигания
Конструкции приборов системы зажигания требуют более подробного рассмотрения.
Катушка зажигания преобразует ток низкого напряжения 12 В в ток высокого напряжения, который может достигать 16 . 20 кВ в контактной системе зажигания и 20 . 25 кВ в контактно-транзисторной и бесконтактной системах зажигания. В контактной системе зажигания применяется катушка зажигания, показанная на рис. 10.

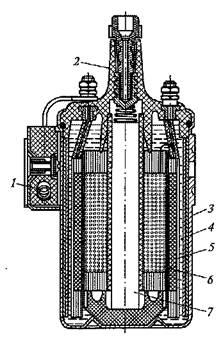

Рис. 10. Катушка зажигания:
1 — сопротивление; 2 — крышка; 3 — корпус; 4 — масло; 5, 6— обмотки; 7 — сердечник
На сердечнике 7 катушки зажигания, состоящем из тонких листов электротехнической стали, намотана вторичная обмотка 6, которая имеет большое число витков (21000) медного изолированного провода диаметром 0,07 мм. Первичная обмотка 5 имеет 308 витков медного изолированного провода диаметром 0,57 мм. Внутренняя полость отлитого из алюминиевого сплава корпуса 3 заполнена трансформаторным маслом 4, улучшающим охлаждение и изоляцию обмоток катушки зажигания. В пластмассовой крышке 2 катушки имеются выводы первичной и вторичной обмоток. Снаружи корпуса катушки находится дополнительное сопротивление 1, последовательно включенное с первичной обмоткой и автоматически регулирующее в обмотке ток в зависимости от частоты вращения коленчатого вала двигателя. Катушка зажигания размещается в подкапотном пространстве отделения двигателя. Она крепится болтами к кузову автомобиля.
Аналогичное устройство имеет катушка зажигания, применяемая в других системах зажигания. Отличие состоит в обмоточных данных (более низкое сопротивление первичной обмотки и большее число витков у вторичной обмотки и др.). Кроме того, в конструкции предусмотрена защита катушки зажигания от взрыва при отказе коммутатора.
Распределитель зажигания обеспечивает замыкание и размыкание цепи тока низкого напряжения и распределение по цилиндрам двигателя тока высокого напряжения.
В контактной системе зажигания применяют распределитель зажигания с центробежным и вакуумным регуляторами угла опережения зажигания (рис. 11).
