Электрооборудование автомобилей

Рис. 13. Коммутатор:

1 — корпус; 2 — блок; 3 — трансформатор; 4— транзистор; 5 — колодец; б — конденсатор; 7 — дно; 8 — теплоотвод

Коммутатор бесконтактной системы зажигания преобразует управляющие импульсы бесконтактного микроэлектронного датчика в импульсы тока в первичной обмотке катушки зажигания. В системах при

меняют электронный коммутатор. При прохождении положительного импульса от бесконтактного датчика, когда напряжение достигает максимального значения, выходной транзистор коммутатора открывается, и по первичной обмотке катушки зажигания проходит ток. В момент, когда напряжение на выходе датчика падает до минимального, выходной транзистор коммутатора закрывается, разрывая цепь первичной обмотки катушки зажигания, и в ее вторичной обмотке индуктируется импульс высокого напряжения.

Свеча зажигания обеспечивает получение электрической искры в цилиндре двигателя. В контактной системе зажигания двигателей применяются неразборные свечи.

В стальном корпусе 5 (рис. 14) завальцован сердечник, представляющий собой керамический (из силумина) изолятор 2, внутри которого размещены контактный стержень 1 и центральный электрод Я

Контактный стержень залит в изоляторе токопроводным стеклогерметиком 4, исключающим прорыв газов через изолятор. На резьбу верхнего конца стержня навертывается контактная втулка для присоединения наконечника провода высокого напряжения. Корпус свечи в верхней части имеет шестигранник 3 под ключ, а в нижней части — наружную резьбу 8, с помощью которой свеча крепится к головке блока цилиндров. К корпусу присоединен боковой электрод 10. Уплотнительное кольцо 7 из мягкого железа исключает утечку газов из цилиндра двигателя через резьбу корпуса свечи. Медная шайба 6, герметизирующая зазор между корпусом и изолятором, одновременно отводит теплоту от изолятора к корпусу, поддерживая температуру теплового конуса (юбки) изолятора в определенных пределах (500 .600°С), что необходимо для нормальной работы двигателя.

Свечи зажигания маркируются, например А17ДВ. Буквы и цифры в маркировке свечи означают: А — резьба М14х 1,25; 17 — калильное число; Д — длина резьбы, равна 19 мм; В — нижняя часть изолятора выступает из корпуса.

В контактно-транзисторной и бесконтактной системах зажигания двигателя применяют неразборные свечи. Они отличаются формой изолятора, увеличенной толщиной бокового электрода и наличием антикоррозийного покрытия корпуса. Все это повышает надежность их работы при более высоких напряжениях и увеличивает долговечность.

Рис. 14. Свеча зажигания:

1 — стержень; 2 — изолятор; 3 — шестигранник; 4 — стеклогерметик; 5 — корпус; 6 — шайба; 7 — кольцо; 8 — резьба; 9, 10 – электроды

Свечи и катушка зажигания соединены с распределителем зажигания проводами высокого напряжения. Эти провода имеют распределенные по длине сопротивления для уменьшения радиопомех, создаваемых системой зажигания во время работы. Кроме этого, провода высокого напряжения системы зажигания двигателя в наконечниках свечей зажигания имеют помехоподавительные сопротивления.

Выключатель зажигания обеспечивает включение и выключение системы зажигания, стартера, контрольно-измерительных и других приборов. На легковых автомобилях применяют выключатели зажигания с противоугонным устройством.

Выключатели зажигания, применяемые на легковых автомобилях, имеют также специальное блокировочное устройство против повторного включения стартера без предварительного выключения зажигания. Блокировочное устройство предохраняет стартер от случайного включения при работающем двигателе, которое может привести к поломке привода стартера.

2.4 Система освещения

Система освещенияобеспечивает работу автомобиля в условиях плохой видимости (ночью, в тумане и т.п.). Она включает в себя наружное и внутреннее освещение. В систему освещения входят фары, передние и задние фонари, фонари освещения номерного знака, плафоны освещения салона, лампы освещения комбинации приборов и отделения двигателя, предохранители и выключатели.

Фары освещают дорогу перед автомобилем в условиях плохой видимости. На автомобилях применяется двухфарная система освещения. Фара (рис. 15) — круглая. В корпусе 5 фары установлен держатель 6 с пружинами 8 оптического элемента 1.

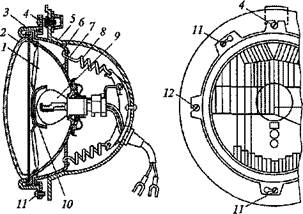

Рис. 3.15. Фара:

1 — оптический элемент; 2 — рассеиватель; 3 — ободок; 4, 11, 12 — винты; 5 — корпус; 6 — держатель; 7 — отражатель; 8 — пружина; 9 — лампа; 10 — экран

Оптический элемент фары, состоящий из отражателя 7, рассеивателя 2, лампы 9 и экрана 10, крепится к держателю ободком 3 с помощью винтов 11. Лампа фары — двухнитевая, мощностью 45 Вт для дальнего света и 40 Вт для ближнего света. Экран 10, установленный перед лампой, задерживает прямой свет от нитей лампы и создает четкую верхнюю границу пучка ближнего света. Это обеспечивает хорошее освещение дороги перед автомобилем и уменьшает возможность ослепления водителей встречных транспортных средств. Винты 4 и 12 позволяют изменять положение держателя 6, а вместе с ним и оптического элемента 1 в вертикальной и горизонтальной плоскостях при регулировке света фар. Винты ввертываются в пластмассовые гайки, препятствующие их самоотвертыванию. Гайки закреплены в корпусе фары.

Блок-фара (рис.16, а) — прямоугольная, объединяет в себе фару, боковой указатель поворота и габаритный фонарь. Блок-фара имеет пластмассовый корпус 2, к которому спереди приклеен стеклянный рассеиватель 1.

Сзади корпус закрыт съемным пластмассовым кожухом 6 с уплотнителем 7. Все это исключает попадание внутрь блок-фары пыли и влаги. В корпусе установлены рефлектор с лампой 5 фары и лампой 8 габаритного света. С внешней стороны блок-фары под ее рассеивателем 1 размещаются пластмассовый оранжевый рассеиватель и лампа 3 бокового указателя поворота. Рассеиватель 1 изготовлен из бесцветного стекла высокой прозрачности. Его наружная поверхность гладкая, а внутренняя состоит из сложной системы призм, рассеивающих свет в горизонтальном направлении. Рефлектор фары — стальной, прямоугольный. Сзади в него вставлена лампа 5 фары.

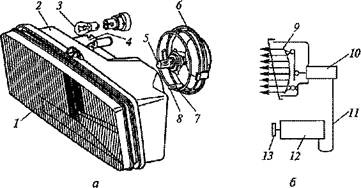

Рис. 3.16. Блок-фара (а) и схема гидрокорректора (б):

1 — рассеиватель; 2 — корпус; 3, 5, 8 — лампы; 4 — гнездо; 6 — кожух; 7 — уплотнитель; 9 — рефлектор; 10, 12 — цилиндры; 11 — трубка; 13 — рукоятка

Лампа — галогенная, наполнена парами йода и инертным газом. Световая отдача и долговечность ее в два раза больше, чем у обычной лампы. Кроме того, светоотдача лампы не уменьшается в процессе эксплуатации, так как в ней вольфрам нитей не осаждается на внутренних стенках и лампа не затемняется. Лампа 5 имеет две нити: мощностью 60 Вт для дальнего света и мощностью 55 Вт для ближнего света. Нить дальнего света размещена в фокусе рефлектора, а нить ближнего света — перед ним и частично закрыта снизу специальным металлическим экраном, ограничивающим распространение света вверх. Лампа £ мощностью 4 Вт предназначена для обозначения габаритов автомобиля, а лампа 3 мощностью 21 Вт — для сигнализации о маневрировании автомобиля. На корпусе блок-фары имеется специальное гнездо для присоединения наконечника гидрокорректора фар.
