Гидрокорректор (рис. 16, б) позволяет изменять угол наклона света фар в зависимости от нагрузки на автомобиль. Он состоит из главного цилиндра 12, рабочих цилиндров 10, соединительных трубок 11, заполненных специальной жидкостью, не замерзающей при низких температурах.

Гидрокорректор управляется рукояткой 13, расположенной на панели приборов. Под действием давления жидкости пучки света фар

устанавливаются в необходимое положение в результате перемещения рефлектора 9 фары. Свет фар на автомобиле регулируют вращением двух специальных винтов, находящихся в задней части корпуса блок-фары. Винты поворачивают рефлектор в вертикальной и горизонтальной плоскостях.

Передние фонари служат для обозначения габаритов автомобиля, стояночного освещения и световой сигнализации при маневрировании. Передний фонарь автомобиля (рис. 17) — двухсекционный, прямоугольный. В отлитом из цинкового сплава корпусе 1 фонаря находятся две однонитевые лампы. Лампа 2 мощностью 5 Вт предназначена для обозначения габаритов автомобиля, а лампа 1 мощностью 21 Вт — для сигнализации о маневрировании автомобиля. Рассеиватель 5 переднего фонаря — пластмассовый, монолитный, двухцветный. Он установлен в корпусе на резиновой прокладке 4. Наружная часть 6 рассеивателя оранжевого цвета и предназначена для сигнализации при маневрировании, а внутренняя часть 7 — бесцветная, предназначена для обозначения габаритов автомобиля.

Рис. 17. Передний фонарь:

1 — корпус; 2, 3 — лампы; 4 — прокладка; 5 — рассеиватель; 6, 7 — части рассеивателя

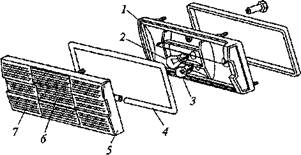

Рис. 18. Задний фонарь:

1 — корпус; 2, 3 — лампы; 4 — прокладка; 5 — рассеиватель; 6 — центральная секция; 7 — наружная часть

Задние фонари служат для обозначения габаритов автомобиля, световой сигнализации при поворотах, торможении и для освещения дороги и сигнализации при движении задним ходом. На легковых автомобилях обычно устанавливаются прямоугольные задние фонари. Задний фонарь (рис. 18) — четырехсекционный. В отлитом из цинкового сплава корпусе 1 находятся четыре однонитевые лампы. Три лампы 2 имеют мощность по 21 Вт, а лампа 3 — 5 Вт. Первые три являются лампами стоп-сигнала, указателя поворота и света заднего хода, а последняя — лампой габаритного света. Корпус фонаря закрыт рассеивателем 5. Рассеиватель — пластмассовый, монолитный, многосекционный, трехцветный. Он установлен в корпусе на резиновой прокладке 4. Наружная часть 7 рассеивателя оранжевого цвета предназначена для сигнализации при маневрировании автомобиля. Центральная секция 6 — бесцветная, служит для сигнализации о движении задним ходом. Остальные секции рассеивателя имеют красный цвет и предназначены для сигнализации при торможении и обозначения габаритов автомобиля.

2.5 Система сигнализации

Система сигнализацииобеспечивает безопасность движения автомобиля. Система включает в себя световую и звуковую сигнализацию.

К световой сигнализации относятся передние, задние, боковые указатели поворота и их переключатель, а также сигналы торможения (стоп-сигнал), заднего хода и их выключатели. Передние указатели поворота находятся в передних фонарях или в блок-фарах автомобиля. Задние указатели поворота, сигналы торможения и заднего хода находятся в задних фонарях автомобиля. Боковые указатели поворота расположены на передних крыльях кузова автомобиля. Боковой указатель поворота состоит из пластмассового корпуса, пластмассового рассеивателя оранжевого цвета и лампы мощностью 4 Вт. Лампа находится внутри корпуса указателя, а рассеиватель приварен к корпусу.

К звуковой сигнализации относятся звуковые сигналы, которые при необходимости оповещают пешеходов и водителей транспортных средств о присутствии автомобиля. На автомобилях применяют электрические вибрационные звуковые сигналы тонального или шумового типа. Они расположены в отделении двигателя, где крепятся на кронштейнах.

На легковых автомобилях обычно применяют два звуковых сигнала, один высокого, а другой низкого тона. Сигналы настроены в гармонический аккорд и действуют одновременно. Ток, проходящий по обмотке сигнала (рис. 19), намагничивает сердечник 7, который притягивает якорь 9 и вызывает прогиб упругой стальной мембраны 1, закрепленной между корпусом 6 и кольцом 4. При этом якорь воздействует на упругую пластину 5 и размыкает контакты 2. Ток в обмотке прерывается, и сердечник размагничивается. Мембрана 1 возвращается в исходное положение, и контакты 2 замыкаются. Работа сигнала повторяется с частотой вибрации контактов 400 .500 Гц. Колебания воздуха, вызванные мембраной, создают звук, а диффузор 3 (резонатор) обеспечивает мелодичное звучание. Соответствующий тон и тембр звука зависят от толщины и диаметра мембраны, а также диаметра резонатора. В сигнале высокого тона мембрана тоньше, чем в сигнале низкого тона. Оба звуковых сигнала не имеют рупоров и являются звуковыми сигналами шумового типа.

На легковых автомобилях устанавливают и один звуковой сигнал с рупором, который выполняет роль резонатора. Это сигнал тонального типа. Определенный тон сигнала обеспечивается толщиной мембраны и конфигурацией рупора. На корпусе звукового сигнала имеется регулировочный винт, который позволяет изменять силу и частоту звучания сигнала.

Рис. 19. Звуковой сигнал:

1 — мембрана; 2 — контакты; 3 — диффузор; 4 — кольцо; 5 — пластина; 6 — корпус; 7 — сердечник; 8 — обмотка; 9 — якорь

2.6 Контрольно-измерительные приборы

Контрольно-измерительные приборыпредназначены для контроля за состоянием и действием отдельных систем и механизмов автомобиля. Контрольно-измерительные приборы включают в себя указатели уровня топлива в топливном баке, температуры охлаждающей жидкости в системе охлаждения и давления масла в смазочной системе двигателя. Кроме того, имеется ряд контрольных ламп: резерва топлива, давления масла, заряда аккумуляторной батареи, воздушной заслонки карбюратора, наружного освещения, указателей поворота, дальнего света фар, блокировки дифференциала раздаточной коробки, уровня тормозной жидкости, стояночного тормоза, обогрева заднего стекла, заднего противотуманного света, аварийной сигнализации. К контрольно-измерительным приборам также относятся вольтметр, спидометр, электронный тахометр и эконометр.

Вольтметр при неработающем двигателе показывает напряжение аккумуляторной батареи, а при работающем двигателе — напряжение генератора. Спидометр измеряет скорость движения автомобиля и пройденный путь (суточный и общий с начала эксплуатации). Он приводится в действие гибким валом от специального привода. Тахометр контролирует частоту вращения коленчатого вала двигателя. Эконометр (вакуумметр) измеряет разрежение во впускном трубопроводе двигателя и позволяет выбирать наиболее экономичный режим движения автомобиля, при котором расход топлива будет наименьшим. Он имеет механический привод. Контрольно-измерительные приборы и контрольные лампы на автомобилях размещаются на щитке приборов. На легковых автомобилях обычно все контрольно-измерительные приборы вместе с контрольными лампами объединены в панели приборов.
