Организация движения поездов на отделении дороги
2. Расчёт станционных и межпоездных интервалов
2.1 Расчёт станционного интервала неодновременного прибытия
Исходные данные:
- длина входной горловины, Lвх = 800 м;
- длина тормозного пути, Lм = 1100 м;
- длина поезда, Lп = 800 м;
- средняя скорость движения на однопутном участке, Vср = 55 км/ч;
- длина блок-участков: Lбл’ = 2500 м, Lбл’’ = 2000 м, Lбл’’’ = 2300 м; <

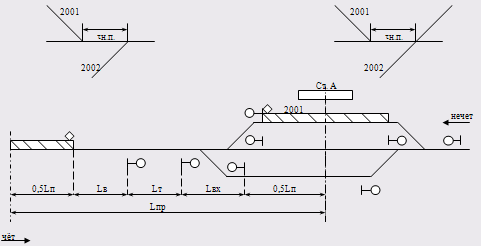

p>Станционным интервалом неодновременного прибытия называется минимальное время с момента прибытия на станцию одного поезда до момента прибытия или проследования через станцию поезда встречного направления.
Lпр = 800 + 1100 + 800 = 2700 м

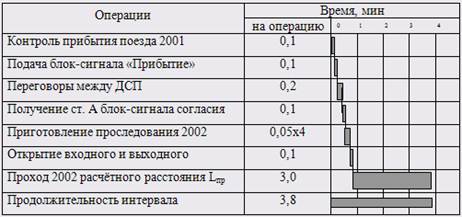

Принимаем интервал неодновременного прибытия – 4 мин.
2.2 Расчёт станционного интервала скрещения

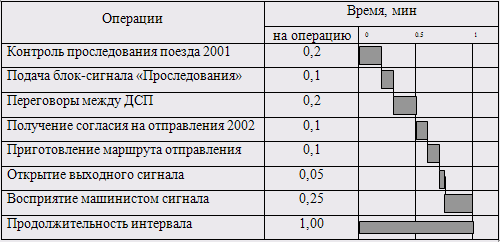

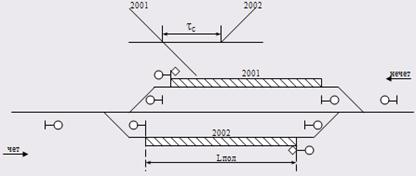

Станционным интервалом скрещения называется минимальное время с момента прибытия или проследования через станцию одного поезда до момента отправления на освободившийся перегон.
Принимаем станционный интервал скрещения – 1 мин.
2.3 Расчёт станционного интервала попутного следования

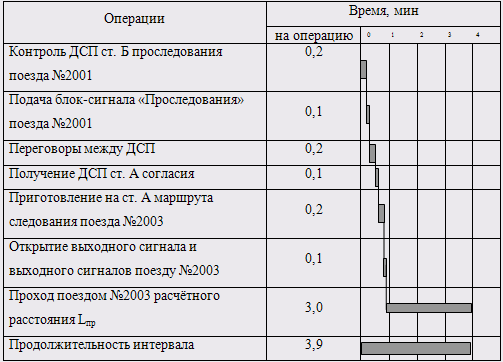

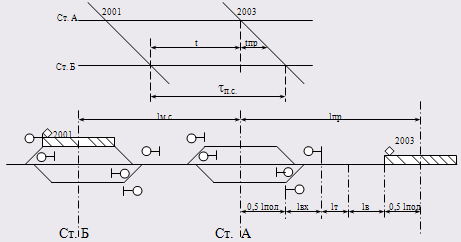

Интервалом попутного следования называется минимальное время с момента прибытия или проследования поезда через соседнюю станцию до момента отправления или проследования через данную станцию поезда попутного следования.
Принимаем станционный интервал попутного следования – 4 мин.
2.4 Расчёт интервала между поездами в пакете при АБ
Пакетом называется 2 и более поездов, следующих друг за другом с разграничением времени блок-участками или блок-постами.
При разграничении поездов тремя блок-участками, интервал между поездами в пакете определяется по формуле:
При разграничении поездов двумя блок-участками, интервал между поездами в пакете определяется по формуле:
3. Расчёт пропускной способности участков отделения
Вычерчиваем схему однопутного участка Е – К, наносим на неё наименование раздельных пунктов и перегонные времена хода грузовых поездов
Труднейшим перегоном участка Е – К является перегон С – Т с максимальным временем хода пары поездов.
Выбираем оптимальную схему пропуска поездов по труднейшему перегону, для этого рассматриваем 4 возможные схемы пропуска, для каждой схемы подсчитываем период графика. Оптимальной схемой является схема, где период графика минимальный.
1. Сходу на труднейший перегон
Тпер = tх’ + tх’’ + 2tн.п. + 2tз = 20 + 21 + 2×4 + 2×1 = 51 мин;
где tх’ и tх’’ – время хода по перегону Т – С и С – Т;
tн.п. и tз – интервал неодновременного прибытия и время на замедление;
2. Сходу с труднейшего перегона
Тпер = tх’’ + tх’ + 2tс + 2tр = 21 + 20 + 2×1 + 2×4 = 47 мин;
3. Нечётные поезда пропускаются сходу через оба раздельных пункта
Тпер = tх’ + tх’’ + tс + tр + tз + tн.п.= 20 + 21 + 1 + 2 + 1 + 4 = 49 мин;
4. Чётные поезда пропускаются сходу через оба раздельных пункта
Тпер = tх’’ + tс + tх’ + tр + tз + tн.п = 21 + 1 + 20 + 2 + 1 + 4 = 49 мин;
Самой оптимальной схемой пропуска является схема пропуска поездов сходу с труднейшего перегона, т.к. период графика является минимальным.

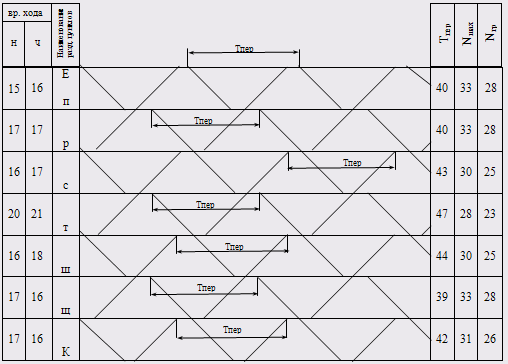

Намечаем порядок пропуска поездов по всем перегонам однопутного участка, начиная с труднейшего перегона.
ТперЕ-п = tх’ + tн.п. + tх’’ + tс + tр + tз + tз = 15 + 4 + 16 + 1 + 2 + 2 = 40 мин;
Тперп-р = tр + 2tс + tх’ + tх’’ + tр = 1 + 4 + 17 + 17 + 1 = 40 мин;
Тперр-с = 2tн.п. + tх’ + tх’’ + 2tз = 8 + 16 + 17 + 2 = 43 мин;
Тперс-т = tх’ + tс + tх’’ + tс + 2tр = 21 + 1 + 20 + 1 + 4 = 47 мин;
Тперт-ш = tн.п. + tх’ + tн.п. + tх’’ + 2tз = 4 + 16 + 4 + 18 + 2 = 44 мин;
Тперш-щ = tх’ + tс + tх’’ + tс + 2tр = 17 + 1 + 16 + 1 + 4 = 39 мин;
Тперщ-К = tх’’ + tн.п. + tх’ + tс + tр + 2tз = 16 + 4 + 17 + 1 + 4 =42 мин;
Рассчитываем пропускную способность участка:
где Ттех – продолжительность технологического окна (60 мин);
aн – коэффициент надёжности технических устройств для одного пути aн – 0,96, для двухпутного aн – 0,92;
k – количество поездов в периоде;
Тпер – продолжительность периода;
1440 – суточный бюджет времени;
Пропускная способность перегона при непараллельном графике определяется по формуле:
Nгр = Nmax - eпс × Nпс - eпр× Nпр – (eсб – 1) × Nсб – (eуск – 1) × Nуск;
где Nmax – пропускная способность участка при параллельном графике;
e - коэффициент съёма грузовых поездов;
N – число пар поездов пассажирских, пригородных, сборных, ускоренных;
Принимаем:
Nпс = 2 пары Nпр = 1 пара Nсб = 1 пара |
eпс = 1,4 eпр = 1,4 eсб = 1,8 |
NгрЕ-п = 33 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 28 пар поездов;
Nгрп-р = 33 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 28 пар поездов;
