Организация движения поездов на отделении дороги

Nгрр-с = 30 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 25 пар поездов;

Nгрс-т = 28 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 23 пар поездов;

Nгрт-ш = 30 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 25 пар поездов;

Nгрш-щ = 33 – 1,4 × 2 – 1,4× 1 – (1,8 – 1) × 1 = 28 пар поездов;

Nгрщ-К = 31 – 1,4 × 2 – 1,4× 1 – (1,8

– 1) × 1 = 26 пар поездов;

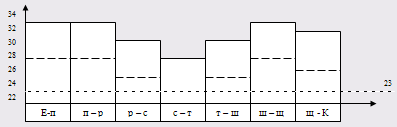

Для определения результативной пропускной способности, строим диаграмму пропускной способности участка Е – К;

Nнал = 23 пары поездов;

Nпотр = 14 пар поездов;

Так как наличная пропускная способность больше потребной, то можно пропустить данное количество поездов.

Пропускная способность двухпутного участка при параллельном графике определяется по формуле:

где I – интервал в пакете при АБ (8 мин);

Для определения пропускной способности двухпутного участка при непараллельном графике принимаем:

Nгр = 151 – 1,4 × 4 – 1,4 × 2 – (1,8 – 1) × 2 = 141 поезд;

4. Организация местной работы на одном из участков отделения

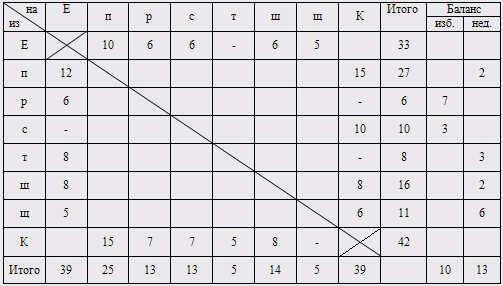

Составляем косую таблицу суточной погрузки и выгрузки и определяем баланс порожних вагонов для каждой промежуточной станции

Выстраиваем схему развоза местного груза на участке Е – К. Принимаем направление движения порожних вагонопотоков – нечётное;

Определяем потребное количество сборных вагонов и устанавливаем схему пропуска по формулам:

Для определения схемы пропуска сборных поездов на участке необходимо сравнить

N1 + N4 и N2 + N3;

N1 + N4 < N2 + N3

37 + 39 < 40 + 42

Так как N1 + N4 < N2 + N3, то первым отправляется чётный сборный поезд со станции К.

Рассчитываем простой вагонов по каждой схеме.
