Проектирование автомобильной дороги

В нашем случае

Тогда

Максимально допустимый продольный уклон на дороге должен преодолеваться автомобилями на постоянной скорости не ниже расчетной. В проекте величину допустимого п

родольного уклона определим по формуле:

где f – коэффициент сопротивления качению;

i – продольный уклон дороги;

δ – коэффициент, учитывающий инерцию вращающихся масс автомобиля; j – относительное ускорение.

Так как расчет продольного уклона мы ведем для равномерного движения автомобиля с постоянной скоростью, то j=0, тогда

Величину f определяют…, где она приводится для скорости автомобиля до 50 км/ч. Так как расчетная скорость 80км/ч , определяем скорректированное значение коэффициента по выражению:

Где V – расчетная скорость движения соответствующего автомобиля, км/ч.

Полученное значение допускаемого уклона должно обеспечивать движение автомобиля на подъем без пробуксовывания. Для этого определяется величина динамического фактора из условия сцепления шин автомобиля с поверхностью дороги.

Где – коэффициент продольного сцепления автомобильных шин с поверхностью дородного покрытия, принимаем 0,5;

- часть веса приходящаяся на ведущую ось автомобиля;

- полный вес автомобиля;

- сопротивление воздушной среды движению автомобиля.

Продольный уклон, который автомобиль может преодолеть без буксования,

Согласно табл.10 СНиП 2.05.02-85 «Автомобильные дороги» максимальный продольный уклон при скорости 80 км/ч равен 60‰. Автомобиль КамАЗ-35320, принятый для расчета преодолевает без буксования 50‰, значит принятые максимальные уклоны по СНиП 2.05.02-85 «Автомобильные дороги» необходимо снизить и при разработке продольного профиля принять максимальный продольный уклон 50 ‰.

4. Обоснование технической категории автомобильной дороги и назначение основных геометрических параметров

Проектируемая автомобильная дорога из пункта А в пунтк Б размещается на территории Челябинской области. Проектируемая дорога является дорогой местного значения, III-технической категории. Категория дороги принята согласно п.1.1. табл.1 СНиП 2.05.02-85 «Автомобильные дороги», так как перспективная интенсивность движения согласно задания на проектирование равна 4700 авт/сут.

Дорога расположена в Челябинской области.

Согласно задания на проектирование и норм СНиП 2.05.02-85 «Автомобильные дороги» (п.4.4, табл.4 и п.4.14, табл.7) приняты следующие основные технические параметры проектируемой трассы:

4.1 Определение минимальных радиусов кривых в плане

Наименьший радиус кривой в плане, обеспечивающий безопасное движение по кривой с расчетной скоростью, определяется по условию устойчивости автомобиля, по формуле

где V - расчетная скорость движения автомобиля для данной категории дороги, км/ч, согласно талб.3 СНиП 2.05.02-85 «Автомобильные дороги» V=80км/ч для дороги категории III по пересеченной местности.;

µ - коэффициент поперечной силы, из условия устойчивости против заноса µ=0,12;

- поперечный уклон проезжей части.

На сложных участках трассы могут быть приняты меньшие радиусы. В этом случае обязательно проведение дополнительных мероприятий (переходные кривые, виражи и уширения проезжей части), обеспечивающих большую безопасность движения. Наименьший радиус кривых в плане, который может быть применен на особо сложных участках, с устройством виража определяют по формуле:

где - расчетная скорость движения автомобиля для трудных участков пересеченной местности, км/ч, согласно талб.3 СНиП 2.05.02-85 «Автомобильные дороги» V=60км/ч для дороги категории IV.;

µ - коэффициент поперечной силы, из условия устойчивости против заноса µ=0,15÷0,17; - поперечный уклон проезжей части на вираже Согласно п.4.17 и табл.8 равен 40‰. Не в чем .

Эти радиусы являются минимальными. Для обеспечения плавности и комфортности движения во всех случаях, когда это возможно, следует принимать величину радиуса не менее 3000м.

4.2 Определение расчетного расстояния видимости дороги в плане

Видимость на дороге называется минимально необходимое расстояние, на котором водитель должен видеть впереди дорогу или препятствие с ней. Величина расчетного расстояния видимости (S) определяется расчетной скоростью движения и принятой схемой видимости, под которой подразумевается взаимное расположение автомобиля и препятствия на дороге.

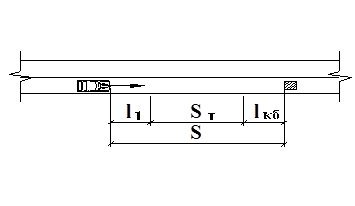

Схема 1 . Автомобиль встречает препятствие на той же полосе, и требуется полная остановка до препятствия (рис. 1).

Рис.1.Схема к определению расстояния видимости из условия остановки перед препятствием

где – расстояние, которое проходит автомобиль за время реакции водителя, м;
