Проектирование автомобильной дороги

Вп.ч.=2П=в+с+2у+2х

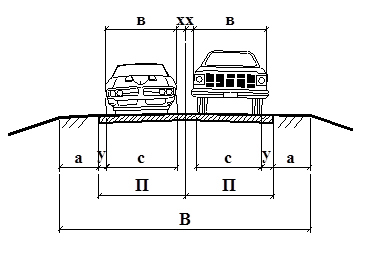

Рис.3 Схема к определению ширины проезжей части и земляного полотна

По сторонам проезжей части устраиваем обочины, предназначенные для временной стоянки автомобилей, требующих устранения неисправностей и для временного складиро

вания материалов, необходимых для ремонтных работ на дороге. В нашем случае ширина обочины будет 2.5 м, согласно табл.4 СНиП 2.05.02-85 «Автомобильные дороги».

Ширину укрепленной обочины принимаем 0.5м, согласно табл.4 СНиП 2.05.02-85 «Автомобильные дороги».

Ширину земляного полотна (В) устанавливают по ширине проезжей части и обочин (а):

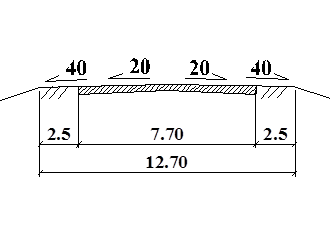

Поперечный уклон проезжей части принимаем 20‰, а поперечнй уклон обочин 40‰, согласно п.4.16 и табл.7 СНиП 2.05.02-85 «Автомобильные дороги».

6. Пропускная способность полосы движения и загрузка дороги движением

Пропускная способность одной полосы зависит от большого числа факторов, связанных с дорожными условиями, составом потока автомобилей и др. Для ее расчета будем использовать метод динамической модели. Эта модель применяется в предположении, что автомобили двигаются друг за другом примерно с одинаковой скоростью и на расстоянии друг от друга, достаточном для полного торможения данного автомобиля при остановке впереди идущего. При движении автомобиль как бы занимает на дороге не длину, а (динамический габарит автомобиля).

Где - путь, проходимый автомобилем за время реакции водителя, м;

- минимальное расстояние, на которое задний автомобиль может приблизиться к переднему, обычно принимают равным тормозному пути автомобиля, м;

- запас расстояния между остановившимися автомобилями, принимаемый 5÷10м;

- длина автомобиля.

Тогда пропускную способность полосы движения определяем по выражению.

Где V - расчетная скорость движения автомобиля, км/ч;

к - коэффициент эксплуатационного состояния тормозного заднего автомобиля;

- коэффициент продольного сцепления;

i - уклон на рассматриваемом участке дороги, в проекте принимают i=0;

f - коэффициент сопротивления качению.

Согласно табл.1 СНиП 2.05.02-85 «Автомобильные дороги» для III категории интенсивность движения составляет св.100 до1000 автомобилей в обоих направлениях. Тогда пропускная способность обоих полос будет 116авт, что соответствует выбранной нами категории дороги.

Технические нормативы проектируемой дороги

7. Обоснование выбора типа и конструкции поперечных профилей

На разработанном продольном профиле выбираем места (пикеты) для подбора типовых поперечных профилей.

Для обеспечения устойчивости и прочности верхней части земляного полотна и дорожной одежды возвышение поверхности покрытия над поверхностью земли с необеспеченным поверхностным стоком должно быть не менее 1.1м, в соответствии со СНиП 2.05.02-85 п.6.10 (табл.21).

На поперечном профиле указаны проектные отметки верха дорожной одежды, водоотводных сооружений.

Поперечные профили земляного полотна приведены на чертеже.

Земляное полотно запроектировано в соответствии со СНиП 2.05.02-85.
