ТО и ремонт газобаллонного оборудования

Во время испытаний проверяют мощностные и экономические показатели двигателя, обеспечиваемые работой редуктора и сме­сителя.

Первым этапом испытаний является регулировка смесителя и редуктора для работы двигателя на холостом ходу. В смесителе регулируют количество подаваемого газа и воздуха, в редукторе — давление газа во второй ступени на величину 70—80 Па. Одновре­менно контролируют токси

чность отработавших газов и регули­руют двигатель.

Следующим этапом испытаний является проверка удельных расходов топлива при работе двигателя с частичной нагрузкой на частоте вращения коленчатого вала 2000 об/мин. Для этого заме­ряют мощность двигателя и расход газа. Удельный расход в м3(Вт-ч) подсчитывают по формуле , где Vг — расход газа, м3/ч; Nе — действующая мощность двигателя, Вт.

При полном открытии дроссельных заслонок на различной час­тоте вращения коленчатого вала замеряют мощность двигателя и расход газа.

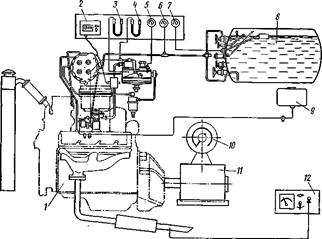

Рис. 17. Схема моторного стенда:

1 — двигатель, 2 — счетчик для замера расхода газа, 3 — водяной пьезометр, 4 — ртутный пьезометр, 5 — манометр редуктора, 6 — манометр баллона, 7 —указатель уровня газа в

баллоне, 8 — газовый баллон, 9 — бак с бензином, 10 — весовое устройство, 11 — тормозное устройство, 12 — прибор для замера токсичности отработавших часов

Кроме того, при моторных испытаниях проверяют работу огра­ничителя частоты вращения коленчатого вала двигателя.

После, регулировки редуктор и смеситель в комплекте поступа­ют для установки на автомобиль.

5. ТЕХНИЧЕСКАЯ ПЛАНИРОВКА УЧАСТКА ПО РЕМОНТУ ГАЗОВОЙ АППАРАТУРЫ И АРМАТУРЫ.

Приборы систем питания газобаллонных автомобилей, неис­правность которых не может быть устранена на постах техниче­ского обслуживания и ремонта автомобилей, снимают и направ­ляют в отделение по ремонту газовой аппаратуры и арматуры.

К помещениям отделения предъявляются особые требования. Минимально допустимая высота помещения, обусловленная сани­тарными нормами, должна быть от пола до потолка 3,2 мм, от пола до выступающих конструктивных элементов перекрытия 2,6 м. Полы должны быть ровными с нескользкой поверхностью, бензомаслоустойчивыми из несгораемого материала. Под помеще­ниями, занятыми отделением, запрещается устраивать подвалы, колодцы и подпольные каналы (пустоты).

Помещение, в котором выполняют обслуживание и ремонт га­зового оборудования, должно быть оборудовано искусственной приточно-вытяжной вентиляцией с двукратным обменом воздуха, а также противопожарной сигнализацией и средствами пожаро­тушения.

Снятое с автомобиля газовое оборудование имеет неприятный специфический запах одорирующих веществ, сернистых соедине­ний и остатки пропан-бутанового газа. Поэтому стеллаж-шкаф для хранения газовой аппаратуры в нижней части должен иметь принудительную вытяжную вентиляцию.

Секционный стеллаж-шкаф с переставными полками и вы­движными ящиками для хранения 20 комплектов газового обо­рудования представлен на рис. 143. Стеллаж имеет принудитель­ный отсос воздуха производительностью 0,25 м3/ч. Для предохра­нения газовой аппаратуры от повреждений секции стеллажа вы­полнены из материала меньшей твердости (дерево, пластмасса), чем агрегат аппаратуры.

Рис. 18. Стеллаж-шкаф для хранения газового оборудо­вания

При мойке газового оборудования применяют те же машины и средства, что и для деталей бензиновой и дизельной топливной аппаратуры. Газовые приборы размещают на верстаках, оборудо­ванных тисками и устройством бортового отсоса воздуха.

На участке технического обслуживания и ремонта осуществля­ют дефектовку, сборку, проверку и регулировки деталей и сбороч­ных единиц (узлов) газового оборудования.

Монтажно-демонтажные, слесарные и регулировочные работы по газовому оборудованию выполняют с помощью специального инструмента. Для этих целей применяют комплект инструмента модели И-139 , который имеет медное покрытие, позво­ляющее применять его во взрывоопасной среде. Проверку и регулировку выполняют на специальных испыта­тельных стендах. Определяют рабочие параметры газового обору­дования и проверяют внутреннюю и внешнюю герметичность.

Для проверки и регулировки газового смесителя и карбюрато­ра-смесителя участок оборудуют безмоторной установкой. Ваку­умная часть этой установки размещена в отдельном помещении.

Рабочие параметры и герметичность сборочных единиц (уз­лов) газового оборудования проверяют сжатым воздухом или инертным газом при рабочем давлении 1,6 МПа. Сжатый газ по­дается из баллонов высокого давления (до 20 МПа) и редуцирует­ся до испытательного давления. Шкаф для хранения этих баллонов и тележка для их перемещения размещены на участке энергообеспечения.

ЛИТЕРАТУРА

1. Напольский Г.М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания: Учебник для ВУЗов.-2-е изд., перераб. и доп.- М: Транспорт, 1993.-271с.

2. Положение о техническом обслуживании и ремонте подвижного состава авто мобильного транспорта -М: Транспорт, 1988.-78с.

3. С.Афонин. Газовое оборудование автомобиля. Легковые, грузовые. Устройство, установка, обслуживание. Практическое руководство. «ПОНЧиК», 2001 г.

4. Буралев Ю.В. и др. Устройство, обслуживание и ремонт топливной аппаратуры автомобилей. – М.: Высшая школа, 1982 г.
