(рис. 10) с дозирующими шайбами, снимают крышку 3, извлека­ют пружину 4 экономайзера и мембрану 5, снимают со штока клапана замочную шайбу 6, вынимают клапан 10 экономайзера и пружину 8 клапана. Снятые детали моют, дефектуют и ремон­тируют.

Основными неисправностями корпуса редуктора, которые под­лежат устранению, являются повреждение резьбы отверстий и прилегающих плоскостей. Резьбовые о

тверстия восстанавливают нарезанием резьбы большего размера или постановкой втулок. При ремонте резьбовых отверстий способом увеличения размера резьбы соответственно новому размеру изготовляют шпильки, резьбовые штуцера и т. п.

Повреждения плоскостей прилегания (риски, забоины) устра­няют шабрением поверхностей. При обломе ушек под оси рычаж­ков, связывающих клапан и мембрану в первой и второй ступенях, а также при появлении трещин корпус редуктора бракуют.

Негерметичность пары клапан — седло в первой и второй сту­пенях редуктора устраняют обработкой поверхностей седел и ре­монтом клапанов. Повреждения рабочих кромок седел удаляют зачисткой или подрезкой их торца. В клапанах переворачивают или заменяют поврежденные детали вставки. При заедании кла­панов зачищают трущиеся поверхности клапанов, а также оси вращения рычажка.

Негерметичкость вакуумных полостей разгрузочного и эконо-майзерного устройств является следствием нарушения целостнос­ти или повреждения прилегающих поверхностей. Такие поврежде­ния устраняют шабрением, а поврежденные мембраны заменяют. Мембраны изготовляют по чертежам или образцам из прорези­ненной маслобензостойкой ткани толщиной 0,35 мм.

После ремонта редуктор собирают в обратной последователь­ности. При этом проверяют все подвижные соединения, которые должны перемещаться легко без заеданий. При установке мембран обращают внимание на правильное расположение отверстий для болтов и стержня штока. При прижатии мембран не должно об­разовываться складок и загибов.

В процессе сборки первой ступени редуктора при необходи­мости регулируют положение рычажка 5 (см. рис. 2) винтом 3 и контргайкой 4 до момента, когда плечо рычажка 5 займет гори­зонтальное положение при полностью закрытом клапане.

После сборки газовый редуктор испытывают на стенде (рис. 11). Стенд позволяет произвести проверки и регулировки I и II ступеней редуктора, разгрузочного и экономайзерного уст­ройств. Для проведения работ редуктор 1 закрепляют на стенде посредством пневматического приспособления. Проверка работо­способности систем редуктора осуществляется сжатым воздухом с давлением 1,6 МПа и разрежением до 665 Па, создаваемым диаф-рагменной камерой. Входящее давление воздуха и давление в I ступени редуктора контролируются манометрами 2 и 3. Для замера разрежения во время испытаний используют вакуумметр 4 и пьезометр 5.

В I ступени регулируют величину давления газа, проверяют быстроту наполнения камеры и герметичность соединений. Во II ступени регулируют ход клапана, его герметичность и момент открытия.

Отремонтированные зкономайзерные устройства проверяют на герметичность. При проверке создают разрежение под мембрана­ми не менее 265 Па. Падение вакуума в течение 3 мин не допус­кается. Кроме того, в экономайзерном устройстве проверяют мо­мент открытия клапана, а в разгрузочном — минимальное разре­жение, нейтрализующее усилие конической пружины.

Клапан экономайзера должен открываться при разрежении под

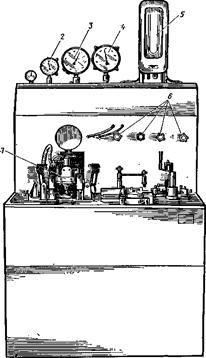

Рис. 11. Стенд для испытания газового редуктора:

1 — газовый редуктор, 2—манометр высокого давления, 3 —

манометр низкого давления, 4 — вакууметр, 5 — пьезометр.6 — вентили управления

мембраной 165+15 Па. Разрежение, нейтрализующее усилие ко­нической пружины разгрузочного устройства, должно составлять 105—135 Па. При несоответствии устройств заданным параметрам пружины тарируют на специальном приборе . Дли­ну пружины замеряют по шкале, нанесенной на стержне. Причем при установке втулки без пружины риска должна совпадать с нулевой отметкой шкалы.

При определении длины пружины в свободном состоянии на стержень прибора надевают только пружину. При замере длины пружины под нагрузкой на втулку надевают тарировочный груз. Полученные при замере данные сравнивают с параметрами пру­жины (табл. 2) и в случае несоответствия их пружину бракуют.

Таблица 2. Параметры пружин экономайзерного и разгрузочного устройств

Ремонт испарителя, фильтра, смесителя и предохранительного клапана

В испарителе газа основными неисправностями, появляющи­мися в процессе эксплуатации, являются засорение газовых кла­панов, негерметичность но плоскости разъема, поры, раковины и трещины в корпусе.

Засорение газовых каналов устраняют при разборке испари­теля. Негерметичность по плоскости разъема может возникнуть вследствие повреждения прокладки или плоскости прилегания (за­усенцы, забоины и т. п.). При ремонте испарителя прокладку за­меняют, а повреждения плоскости разъема исправляют шабрени­ем. Раковины и трещины устраняют заваркой алюминием. Мел­кие поры заделывают чеканкой или пропиткой корпусов бакели­товым лаком.

Перед пропиткой газовых каналов бакелитовым лаком испари­тель собирают, на выходной штуцер устанавливают заглушку и нагревают его до температуры 80—100°С. Затем через входной штуцер полость заполняют нагретым до такой же температуры бакелитовым лаком и подают воздух под давлением 1,6 МПа.

После непродолжительного времени (около одной минуты) давление снимают, лак из полости выливают и испаритель просу­шивают до полного высыхания пленки лака. Отремонтированный таким образом испаритель подвергают на стенде (рис. 12) пневматическим испытаниям на герметичность, конструкция стенда позволяет проверить отдельно в ванне с водой герметичность га­зовой и водяной полостей испарителя. Подъем и опускание ванны с водой и крепление испарителя осуществляется с помощью пнев­матической системы.

Проверяют сначала газовую полость под давлением воздуха 1,6 МПа, затем водяную —под давлением воздуха 0,15 МПа. Про­верка каждой полости произво­дится в течение 2 мин. Конт­роль параметров производится по манометрам 2 и 3 и реле времени 4, установленными на панели приборов стенда.

В магистральных га­зовых фильтрах чаще всего выходит из строя филь­трующий элемент и нарушает­ся герметичность соединений. Для устранения этих неисправ­ностей фильтр снимают и раз­бирают. При разборке (рис. 13) вывертывают болт 1, сни­мают колпак 2 и вынимают фильтрующий элемент 4. За­тем все эти детали промывают и проверяют их техническое состояние. Негерметичность по плоскости разъема фильтра устраняют заменой прокладки или шлифованием плоскостей разъема корпуса и колпака. Фильтрующий элемент при не­обходимости заменяют. Отре­монтированный фильтр прове­ряют на стенде (рис. 14) на герметичность в ванне 4 с во­дой давлением воздуха в 1,6 МПа в течение 3 мин.
