ТО и ремонт газобаллонного оборудования

Электрические контрольно-измерительные приборы газового обо­рудования — указатель уровня газа в баллоне и манометр первой ступени редуктора проверяют как в комплекте (датчик и указа­тель), так и раздельно. Раздельную проверку датчика и указателя проводят для определения неисправности одной из сборочных еди­ниц (узлов).

Указанные проверки могут быть выполнены на приборах Э-204-531 и др., кот

орые серийно выпускаются нашей промышленностью и служат для проверки автомобильных контрольно-измерительных приборов.

Установку угла опережения зажигания у двигателей, работаю­щих на газообразном топливе, проводят так же, как и у двигате­лей, работающих на бензине. Однако регулировка угла опережения зажигания у газовых двигателей газобаллонных автомобилей в свя­зи с высоким октановым числом топлива не может быть проведена по детонации при разгоне автомобиля, поэтому ее проводят при испытаниях автомобиля на стенде с беговыми барабанами по мак­симальной мощности двигателя.

Проверка герметичности системы питания

Одной из самых ответственных операций, выполняемых при техническом обслуживании газобаллонных автомобилей, является проверка внешней и внутренней герметичности системы питания. Наиболее распространенным методом проверки внешней герметич­ности системы, находящейся под избыточным давлением,

Таблица 1. Содержание соли в 1 л пенообразующего раствора в зависимости от температуры

является обмазывание соединений пенообразующим раство­ром (водный раствор хозяйственного мыла или лакричного кор­ня). При отрицательных температурах добавляется соль — хло­ристый натрий NaCl или хлористый кальций СаС12.

Количественное содержание хлористого натрия или кальция в водном растворе зависит от температуры окружающего воздуха, при которой проводят проверку герметичности (табл. 1).

Соединения или участки системы, подлежащие проверке, очища­ют от грязи и обмазывают с помощью кисти пенообразующим раст­вором. Проверяемые соединения осмат­ривают дважды — непосредственно при обмазывании данного соединения и после обмазывания. В местах распо­ложения мельчайших неплотностей по­являются мелкие пузырьки, скопления которых могут быть обнаружены лишь при повторном осмотре. Во время об­мазывания соединений и швов пенооб­разующим раствором особое внимание обращают на соединения, расположен­ные в труднодоступных для осмотра местах.

Для определения утечки газа из баллона iироко используют электри­ческие газоанализаторы типа ПГФ-2М1-ИЗГ. При пользовании газоанали­затором пробу воздуха отбирают из зоны соединения и ручным насосом по шлангу подают в измерительную камеру. После заса­сывания пробы нажимают кнопку включения питания измеритель­ного моста и снимают показания стрелочного прибора.

При работе с этим прибором следует учитывать, что он не поз­воляет точно указать место утечки, так как возможно подсасыва­ние газа из других, близко расположенных соединений. Во время проверки автомобиль располагают на открытом воздухе в защи­щенном от ветра месте.

При обслуживании газобаллонного автомобиля в производствен­ном помещении герметичность газовой системы проверяют сжатым негорючим и нетоксичным газом под давлением 1,6 МПа (воздух, азот или углекислый газ). Сжатые газы используют из баллонов -высокого давления, а сжатый воздух можно подавать от компрес­сора, обеспечивающего необходимое давление. Проверку проводят при закрытых расходных вентилях газового баллона автомобиля и при отсутствии газа в системе.

При проверке герметичности системы питания от баллона вы­сокого давления (рис. 6) сжатый инертный газ из баллона 1 по­дается в редуктор 3, где давление его снижается до 1,6 МПа. Из .редуктора газ через штуцер 6 поступает в систему питания авто--мобиля. После заполнения системы газом вентиль 4 установки за­крывают и проверяют герметичность по бразцовому манометру 5.

Падение давления указывает на негерметичность газовой систе­мы автомобиля.

Места утечек определяют пенообразующим раствором. После устранения утечек проверку герметичности повторяют. Газовая система считается герметичной, если падение давления за 15 мин не превышает 0,01—0,15 МПа.

Внутреннюю герметичность проверяют у расходных и магист­рального вентилей. Пропуск газа в систему питания через эти вен-

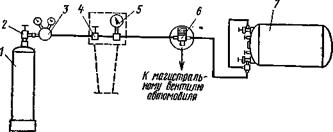

Рис. 6. Схема установки для проверки герметичности системы питания газо­баллонного автомобиля: 1 — баллон со сжатым инертным газом. 2 — вентиль баллона, 3 — редуктор, 4 — вентиль установки, 5 — образцовый манометр, 6 — штуцер, 7 — баллон для сжиженного газа

тили, когда они находятся в закрытом положении, контролируют по показанию манометра 16 редуктора (см. рис. 1). Обнаружить утечки газа из расходных вентилей в магистраль можно и через специальный штуцер на баллоне автомобиля. Для этого отверты­вают заглушку штуцера и обмазывают его пенной эмульсией или берут пробу воздуха прибором ПГФ-2М1-ИЗГ.

4. РЕМОНТ СИСТЕМЫ ПИТАНИЯ ДВИГАТЕЛЕЙ С ГАЗОБАЛЛОННЫМИ УСТАНОВКАМИ

Ремонт—процесс восстановления и поддержания работоспо­собности автомобиля путем устранения отказов и неисправностей, возникающих в работе или выявленных при техническом обслу­живании. Ремонтные работы выполняют по потребности, т. е. после появления отказа или неисправности, или по плану — через опре­деленный пробег или время работы автомобиля (предупредитель­ный ремонт).

Предупредительный ремонт рекомендуется применять для авто­бусов, автомобилей-такси, автомобилей скорой медицинской помо­щи, пожарных и других автомобилей, к которым предъявляются повышенные требования безопасности движения и безотказности в работе.

Положением о техническом обслуживании и ремонте подвиж­ного состава автомобильного транспорта предусматриваются два вида ремонта: капитальный (КР), производимый на специализи­рованных ремонтных предприятиях, и текущий (ТР), выполняемый в автотранспортных предприятиях или станциях технического обслуживания.
